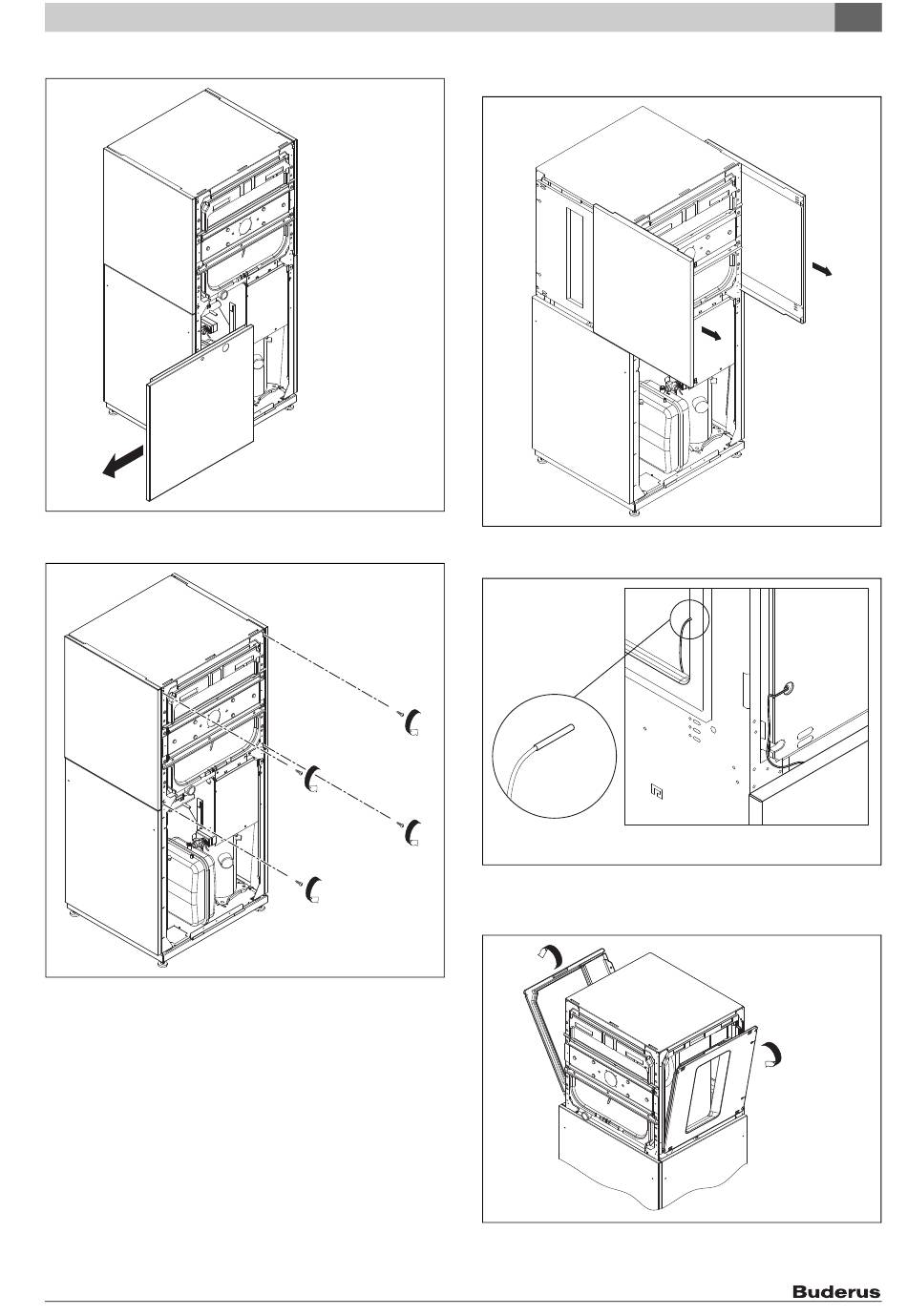

▶ Déposer le panneau supérieur avant en le tournant à 180°.
Fig. 12 Déposer le panneau supérieur avant en le tournant à 180°
▶ Desserrer les vis des panneaux latéraux.
Fig. 13 Desserrer les vis des panneaux latéraux
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
6 720 644 794-08.1T
6 720 644 794-09.1T
▶ Tirer les panneaux vers l'avant et les décrocher en les tournant vers
l'arrière.
Fig. 14 Décrocher les panneaux latéraux
▶ Détacher la tête de la sonde de son support sur le côté gauche.
Fig. 15 Détacher la tête de la sonde de son support
▶ Détacher les panneaux isolants sur les côtés de la pompe aux points
de saisie marqués, avec de courts mouvements saccadés.
Fig. 16 Détacher les panneaux isolants des panneaux latéraux
Montage
5
6 720 644 794-10.1T
6 720 644 794-11.1T
6 720 644 794-12.1T
15
