5
Montage
5.4.2 Démonter le manomètre du circuit de chauffage
Si nécessaire, le manomètre peut être séparé du circuit de chauffage
sans vidanger ce dernier.
AVIS : Dégâts sur l'installation en raison d'un montage
incorrect !
▶ Ne pas plier le tube capillaire du manomètre.
Un peu d'eau peut jaillir pendant le montage ou le dé-
montage du manomètre.
▶ Tourner l'embout de raccordement de la soupape d'arrêt automa-
tique.
2
3
1
4
0
5
N m
6
1

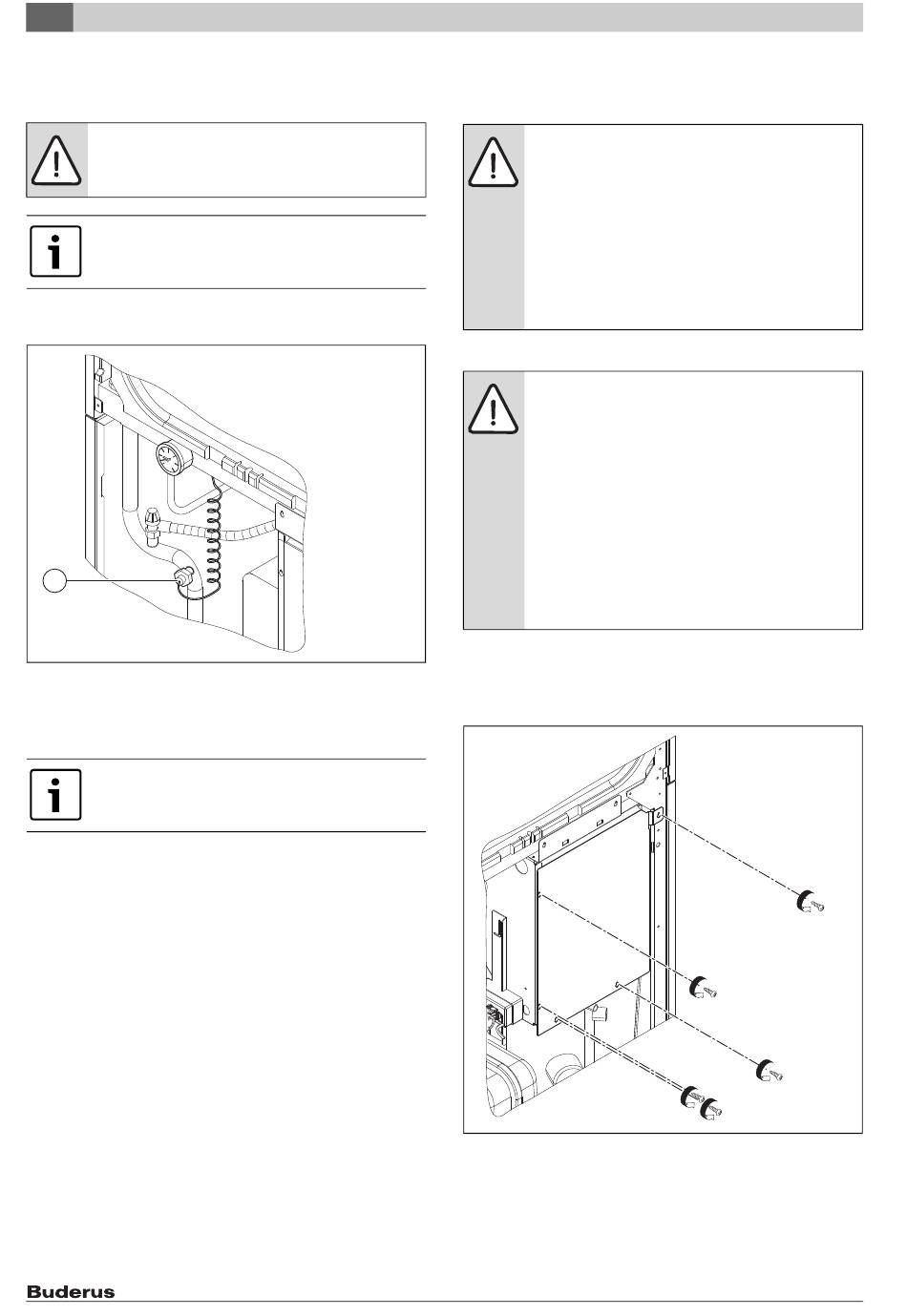

Fig. 40 Tourner l'embout de raccordement de la soupape d'arrêt auto-
matique
[1]
Embout de raccordement
▶ Retirer le manomètre de la pompe à chaleur.
Pour le montage du manomètre, il faut utiliser un clé dy-
namométrique (10 Nm) pour resserrer l'embout de rac-
cordement.
22
5.5
Tous les dispositifs de régulation, de commande et de sécurité de la
pompe à chaleur sont câblés et contrôlés en état de marche.
5.5.1 Raccordement du câble électrique
▶ Dégainer tous les câbles de tension avant de poser le passe-câbles du
6 720 644 794-38.1T
boîtier de commande.
▶ Démonter le panneau avant ( chap. 5.3.1, page 13):
▶ Desserrer les vis du boîtier de commande.
Fig. 41 Ouvrir le boîtier de commande
▶ Soulever la tôle de couverture du boîtier de commande.
Raccordement électrique
DANGER : Risque d'électrocution !
▶ Le raccordement électrique et les travaux sur les com-
posants électriques doivent être réalisés exclusive-
ment par un spécialiste.
▶ Couper le courant sur tous les pôles et protégez l'ap-
pareil contre tout réenclenchement involontaire.
▶ Respecter les prescriptions EN et VDE en vigueur.
▶ Respecter les prescriptions locales en vigueur.
▶ Respecter les conditions techniques de raccorde-
ment en vigueur requises par le fournisseur d'énergie.
AVIS : Dégâts sur l'installation dus à un raccordement
électrique non conforme !
▶ Effectuer les raccordements électriques selon le
schéma de connexion de la pompe à chaleur concer-
née ( chap. 9.3 et chap. 9.4, page 39).
▶ Garantir le champ magnétique rotatif droit de l'ali-
mentation de charge pour le compresseur.
▶ Doter l'alimentation de la pompe à chaleur d'un
coupe-circuit automatique à 3 pôles avec une dis-
tance de contact minimale de 3 mm (tenir compte de
l'intensité du courant de déclenchement).
▶ Ne pas raccourcir le câble du détecteur pour la saisie
de la quantité d'énergie.
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
6 720 644 794-39.1T
