Aperçu de l'appareil
Logatherm WPL 6 IK et WPL 8 IK
16
15
14
13
12
11
10
9
8
7

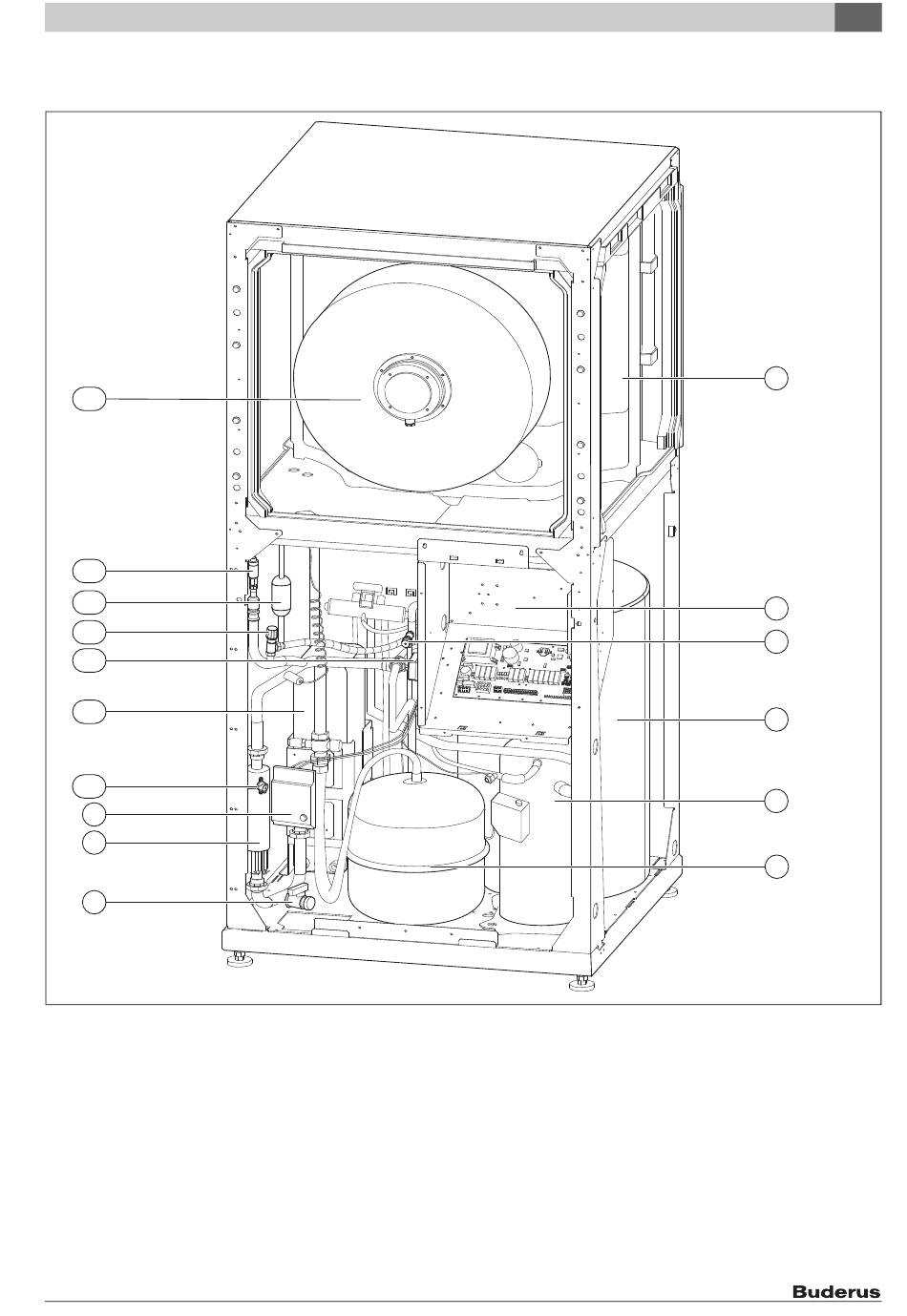

Fig. 1 Aperçu des pompes Logatherm WPL 6 IK et WPL 8 IK
[1]
Evaporateur
[2]
Boîtier de commutation
[3]
Soupape différentielle
[4]
Ballon tampon intégré
[5]
Compresseur
[6]
Vase d'expansion
[7]
Robinet de remplissage et de vidange
[8]
Serpentin électrique
[9]
Pompe de circulation
[10] Limiteur de température de sécurité
[11] Condenseur
[12] vanne d'inversion
[13] Soupape de sécurité
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
Spécifications de la pompe à chaleur
[14] Séchoir filtrant
[15] Purgeur
[16] Ventilateur
