9
Annexes
Hydraulique 3 : 2 circuits de chauffage, chaudière gaz à condensation, ballon tampon et ballon ECS
ZIP
R
TBW
Logalux SH...EW

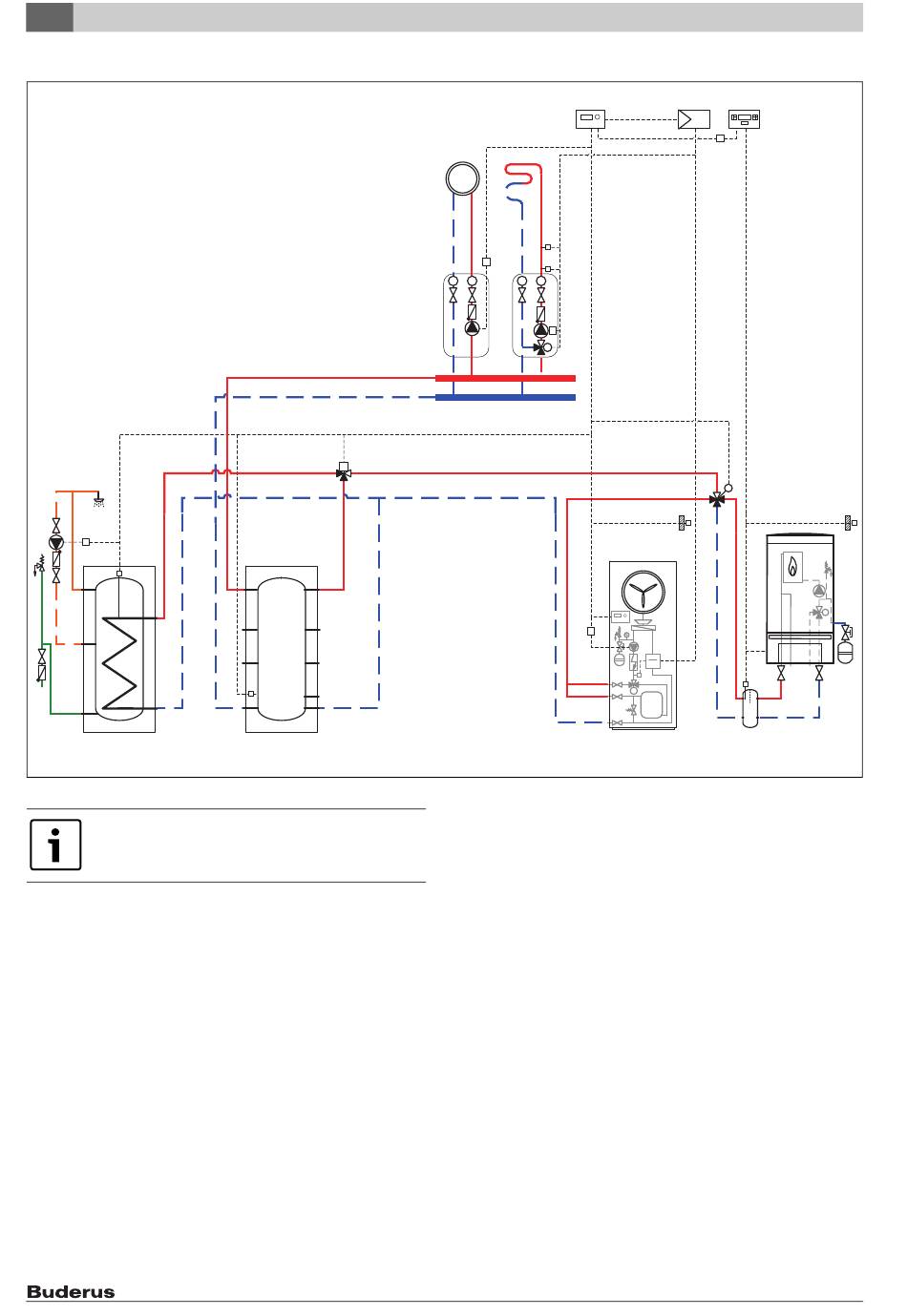

Fig. 89 Hydraulique 3 : 2 circuits de chauffage, chaudière gaz à condensation, ballon tampon et ballon ECS
Le schéma de connexion n'est représenté qu'à titre indi-
catif – respecter l'occupation des buses.
Description succincte
• Pompe à chaleur compacte air/eau pour l'installation intérieure, rac-
cordement d'une chaudière via un mélangeur 4 voies, deux circuits de
chauffage, avec ballon tampon parallèle externe et ballon ECS
externe.
• La pompe à chaleur compacte est préalablement équipée des compo-
sants suivants :
– Ballon tampon 55 l pour WPL 6 IK et WPL 8 IK
– Ballon tampon 80 l pour WPL 10 IK et WPL 12 IK
– Pompe de circulation à efficience énergétique
– Serpentin 6 kW pour WPL 6 IK et WPL 8 IK
– Serpentin 9 kW pour WPL 10 IK et WPL 12 IK utilisé comme sup-
port en mode chauffage et lors de la production d'ECS
– Gestionnaire de pompes à chaleur Logamatic HMC 20
– Platine supplémentaire Logamatic HMC 20 Z
– Compteur d'énergie
– Vanne d'inversion pour la production d'ECS
– Soupape différentielle pour le circuit de chauffage
– Vase d'expansion 18 l pour WPL 6 IK et WPL 8 IK
52
BUP
M
TRL/G
Logalux PS...EW
HMC20
2
D
R
TB2
T
T
T
T
HUP
FP2
R
MK2
M
R
Logatherm WPL...IK
– Vase d'expansion 24 l pour WPL 10 IK et WPL 12 IK
– Purgeur rapide, manomètre et soupape de sécurité pour le circuit
de chauffage
• Fonctionnement bivalent
• Conçu pour deux circuits de chauffage
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
HMC20 Z
BC25
6
1
R
MK1
M
TA
ZUP
ZWE1
000
∏
J
FK
M
Logamax plus GB172
6 720 645 211-67.1il
FA
