5.3.4 Monter les canaux d'air dans le passage mural
▶ Tirer le joint torique au-dessus de l'extrémité du canal d'air fixé sur le
passage mural.
▶ Glisser le canal d'air avec l'extrémité étanchéifiée vers l'avant dans le
passage mural.
2
1

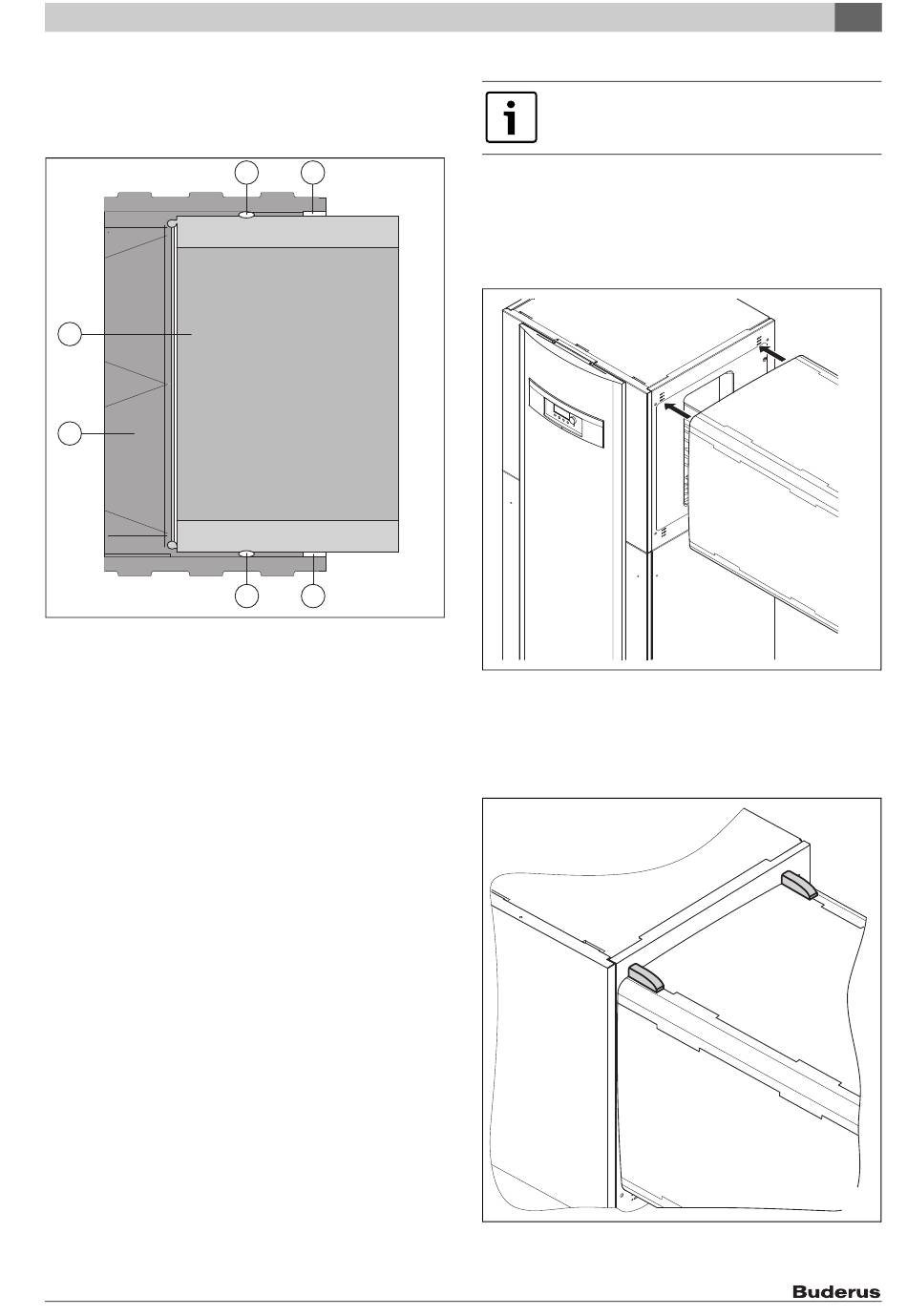

Fig. 31 Glisser le canal d'air dans le passage mural
[1]
Passage mural
[2]
Canal d'air
[3]
Joint torique
[4]
Ruban gonflant (ne monter qu'après avoir fixé le canal d'air
à la pompe à chaleur)
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
3
4
4
3
6 720 644 794-29.1T
5.3.5 Fixer le canal d'air à la pompe à chaleur
Pour fixer les canaux d'air à la pompe à chaleur, utiliser le
kit de raccordement spécifique (GAN) (accessoire).
▶ Utiliser uniquement des accessoires d'origine.
Pour fixer le canal d'air côté arrivée d'air de la pompe à chaleur :
▶ Fixer les baguettes de montage sur le canal d'air à l'aide des vis spé-
ciales.
▶ Coller le cadre de raccordement sur l'arête du canal d'air.
▶ Positionner le canal d'air sur l'ouverture côté arrivée d'air de la pompe
à chaleur.
Fig. 32 Positionner le canal d'air sur l'ouverture d'air
▶ Accrocher les ressorts de tension dans les perforations prévues sur la
pompe à chaleur.
▶ Accrocher les autres extrémités des ressort de tension dans la
baguette de montage sur le canal d'air.
▶ Fixer les capuchons sur les baguettes de montage.
Fig. 33 Fixer les capuchons
Montage
5
6 720 644 794-30.1T
6 720 644 795-31.1T
