Schéma d'installation version 2
1
4
LR
3
FWS

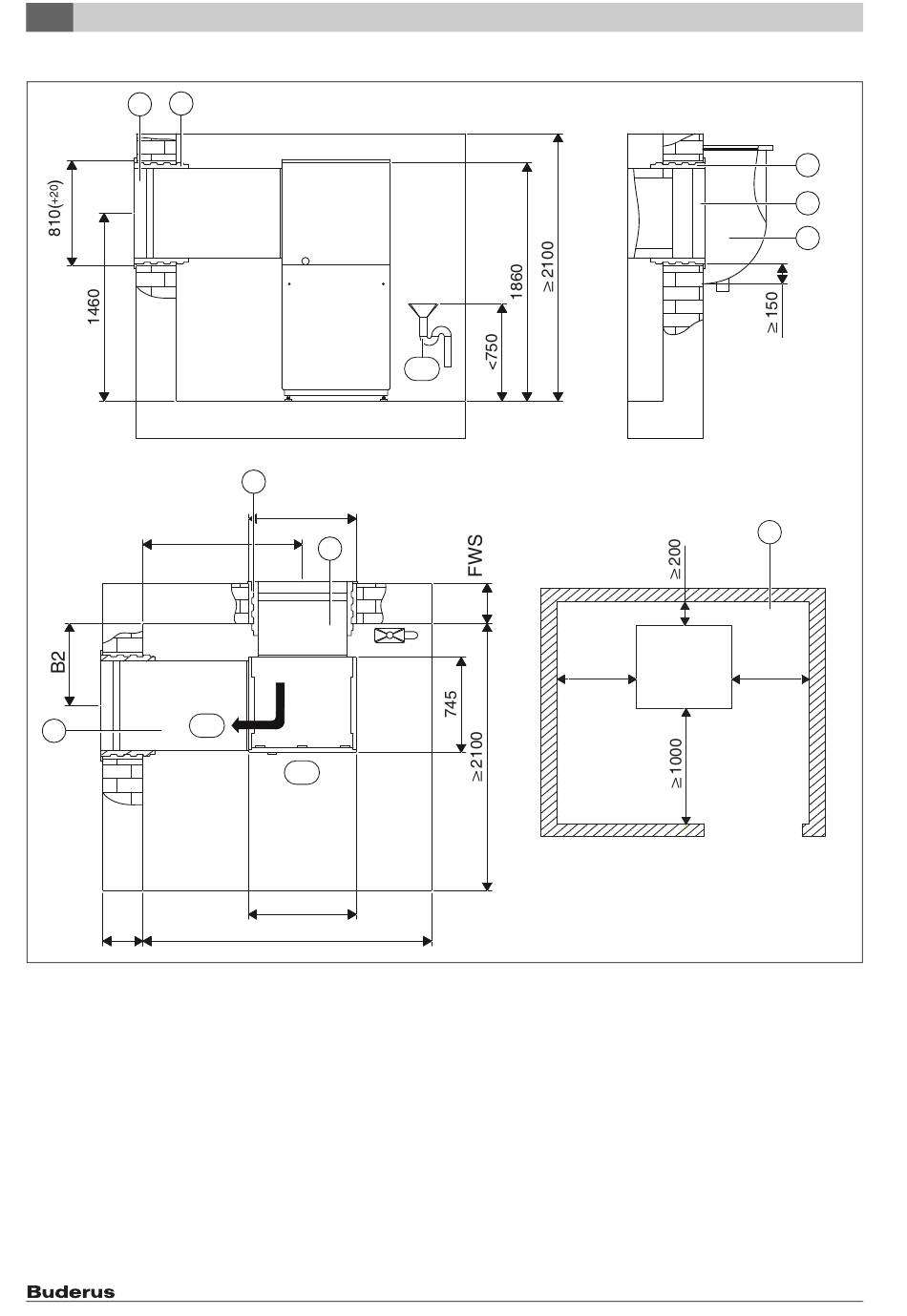

Fig. 75 Schéma d'installation version 2
[B1] Avec une épaisseur de mur fini de 240 mm - 320 mm : 1330 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm : 1250 mm
[B2] Avec une épaisseur de mur fini de 240 mm - 320 mm : 730 mm
Avec une épaisseur de mur fini de 320 mm - 400 mm : 650 mm
[LR] Direction de l'air
[BS] Côté commande
[FWS]Epaisseur du mur fini
[KA] Evacuation des condensats
[G]
Coupe montage dans saut-de-loup
[1]
Accessoire : passage mural 800x800x420 mm
[2]
Accessoire : canal d'air 700x700x450 mm
[3]
Accessoire : canal d'air 700x700x1000 mm
[4]
Montage au-dessus du niveau du sol
Accessoire : grille de protection contre les intempéries
845x850 mm
34
1
810(
)
+20
B1
2
BS
845
≥2270
KA
≥600
[5]
Montage sous le niveau du sol (saut-de-loup)
Accessoire : grille de protection contre la pluie 845x850 mm
[6]
Côté chantier : saut-de-loup avec écoulement d'eau
section libre minimale 0,6 m
[7]
Distance minimale pour maintenance
[]
Cote de versement pompe à chaleur : 2000 mm
G
7
≥600
