Limiteur de température de sécurité
Un limiteur de température de sécurité [1] est intégré dans l'élément
chauffant électrique. Il dépend du modèle de pompe à chaleur.
Dans tous les cas, lors de la mise en service de la pompe à chaleur :
▶ Vérifier si le bouton de réinitialisation [2] du limiteur de température
de sécurité est ressorti.
2

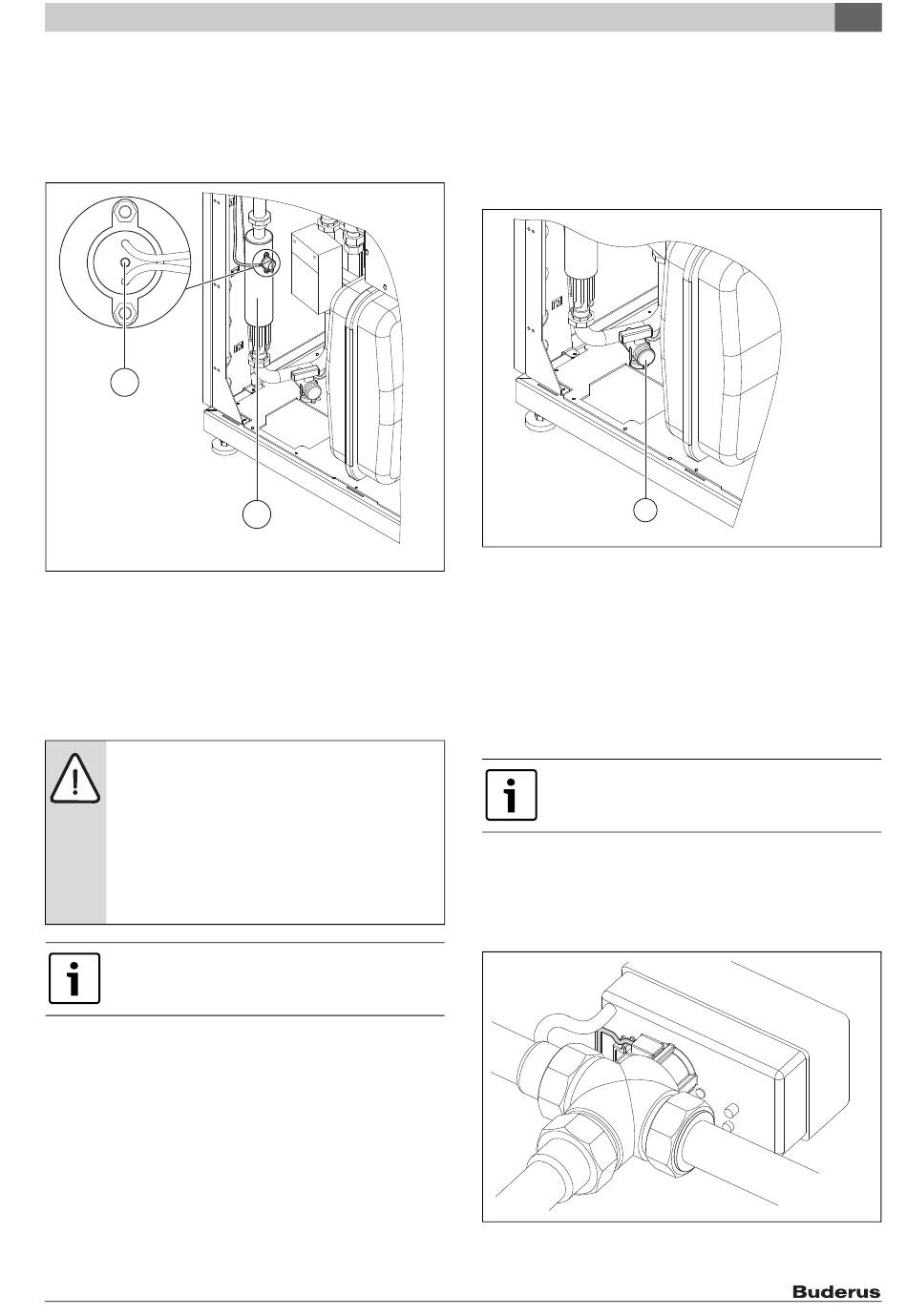

Fig. 48 Touche de réinitialisation du limiteur de température de sécurité
[1]
Elément chauffant électrique avec limiteur de température de
sécurité
[2]
Maintenir à nouveau la touche reset
▶ Si nécessaire, rentrer le bouton de réinitialisation [2] du limiteur de
température de sécurité.
6.3
Rincer, remplir et purger le circuit de chauffage
AVIS : Dégâts sur l'installation dus à une exécution non
conforme !
▶ Rincer le circuit de chauffage uniquement avec une
pression d'eau inférieure à 2,5 bars.
▶ Raccorder le tuyau d'écoulement de la soupape de sé-
curité pour le circuit de chauffage avant le rinçage et
le remplissage.
▶ Remplir l'installation avec de l'eau avant le branche-
ment électrique, et la purger entièrement.
La qualité de l'eau de chauffage doit répondre aux direc-
tives VDI 2035.
Pour purger le ballon ECS :
▶ Rincer simultanément le circuit de chauffage et le circuit de charge-
ment ECS.
Logatherm WPL ... IK – 6 720 806 104 (2015/02)
1
6 720 644 795-46.1T
6.3.1 Logatherm WPL 6-10 IK
▶ S'assurer que la pompe à chaleur est exempte d'air.
▶ Le cas échéant, démonter le cache de réglage et le panneau inférieur
avant ( chap. 5.3.1, page 13).
Rinçage du circuit de chauffage
▶ Rincer la pompe à chaleur pendant cinq minutes via un robinet de
remplissage et de vidange [1].
1
Fig. 49 Rincer la pompe à chaleur
[1]
Robinet de remplissage et de vidange
▶ Démonter le moteur de la vanne 3 voies :
– Retirer la cheville dans le bas du moteur.
– Enlever le moteur sur le côté avec précaution.
▶ Tourner la goupille de 180°.
▶ Rincer le circuit de chargement ECS pendant une minute.
▶ Retourner la goupille de 180° en position initiale.
Le côté arrondi de la goupille est dirigé sur B.
▶ Rincer le circuit de chauffage.
Si nécessaire, le circuit de chauffage et le circuit de char-
gement ECS peuvent être rincées en même temps.
▶ Tourner la goupille de 30°.
▶ Placer la goupille en position initiale.
▶ Remonter le moteur de la vanne 3 voies dans le sens inverse du
démontage.
Pour garantir la bonne assise du moteur sur la vanne 3 voies :
▶ Vérifier si la cheville repose bien sur la clavette avec les deux dents.
Fig. 50 Cheville sur le moteur de la vanne 3 voies de la WPL 6-10 IK
