Réglage du débit et de la vitesse de réglage à l'aide des vis-pointeaux :
Pour des raisons de réglage, il est judicieux de visser d'abord les deux vis-pointeaux en position de
débit minimal. Ainsi, la vanne de process se déplace dans un premier temps lentement, ce qui vous
donne plus de temps pour trouver le réglage optimal pendant une commutation :
Réduction du débit :
Maximisation du débit :
→
Ouvrir le boîtier en tenant compte des consignes du chapitre « 8. Ouverture et fermeture du boîtier ».
→
En tenant compte des directives de sécurité, activer l'emplacement de vanne respectif qui doit être réglé
(V1, V2 ou V3) (soit via la commande de l'installation (programme de service sur PC ou Bürkert Commu-
nicator) soit via la commande manuelle mécanique respective sur l'électrovanne – voir « Fig. 13 ».
→
Régler le débit souhaité et par conséquent le temps d'ouverture de la vanne de process en tournant la
vis-pointeau « P » dans le sens contraire des aiguilles d'une montre. (Outil : tournevis à tête plate, largeur
≤ 3 mm).
→
Désactiver ensuite l'emplacement de vanne respectif (V1, V2 ou V3).
→
Régler le débit souhaité et par conséquent le temps de fermeture de la vanne de process en tournant la
vis-pointeau « R » dans le sens contraire des aiguilles d'une montre.
Vis-pointeau
évacuation d'air R
Vis-pointeau
alimentation en
air P

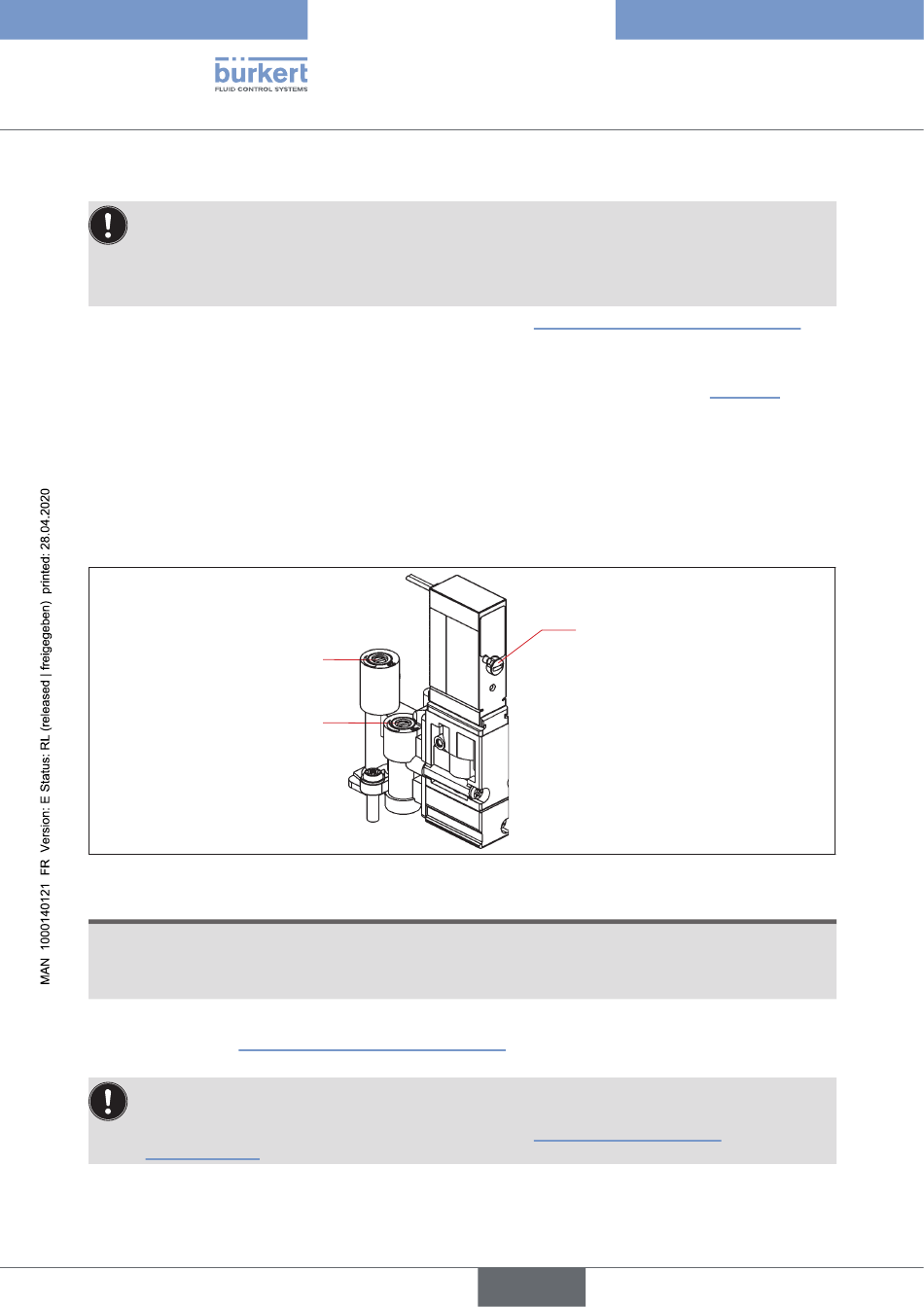

Fig. 13: Vis-pointeaux et commande manuelle mécanique des électrovannes
REMARQUE !
Afin d'éviter toute commutation accidentelle de la vanne de process :
▶ Assurez-vous que toutes les commandes manuelles sont désactivées une fois les travaux de réglage
terminés (levier manuel vers la gauche comme représenté sur la figure) !
→
Fermer le boîtier si plus aucune opération d'installation n'est nécessaire, respecter les consignes indi-
quées au chapitre « 8. Ouverture et fermeture du boîtier ».
▶ Si, lors du réglage, aucun état de l'installation n'est disponible, procéder si nécessaire encore une
fois à un réajustement dans les conditions de fonctionnement de l'installation.
▶ Respecter à cet effet les directives de sécurité (chapitre « 3. Consignes de sécurité
fondamentales ») !
40
rotation dans le sens des aiguilles d'une montre
rotation dans le sens inverse des aiguilles d'une montre
français
Type 8681
Installation pneumatique
Levier manuel rouge
de la commande
manuelle mécanique
Position du levier
manuel :
à gauche : 0
à droite : 1
