12.8. Installation électrique de l'interface AS
Les variantes d'interface AS avec raccord multipolaire sur le câble ne nécessitent pas de travaux de câblage
internes, ce qui simplifie et accélère nettement l'installation et la mise en service sur site tout en réduisant les
risques de fuites.
Vous avez cependant besoin des jeux de câbles confectionnés resp. montés avec les affectations des broches
suivantes. De même, il convient de régler les cavaliers sur le module électronique en conséquence (voir les
figures ci-dessous).
REMARQUE !
Utilisation de la tête de commande en atmosphère explosible
▶ Utiliser uniquement des câbles et des presse-étoupes autorisés pour l'utilisation concernée et monter
les câbles et presse-étoupes conformément au manuel d'utilisation correspondant !
▶ Obturez toutes les ouvertures non utilisées avec des bouchons filetés/embouts de fermeture homologués Ex !
Raccord bus interface AS (alimentation de tension pour électrovannes via bus ou alimentation externe de tension)
M12 x 1 connecteur rond, 4 pôles, mâle (suivant CEI 61076-2-101)
(Vue du connecteur M12, vue de devant sur les fiches)
Broche 2 :
NF
Broche 3 :
ASI -
Raccord bus avec alimentation de tension
des électrovannes via le bus

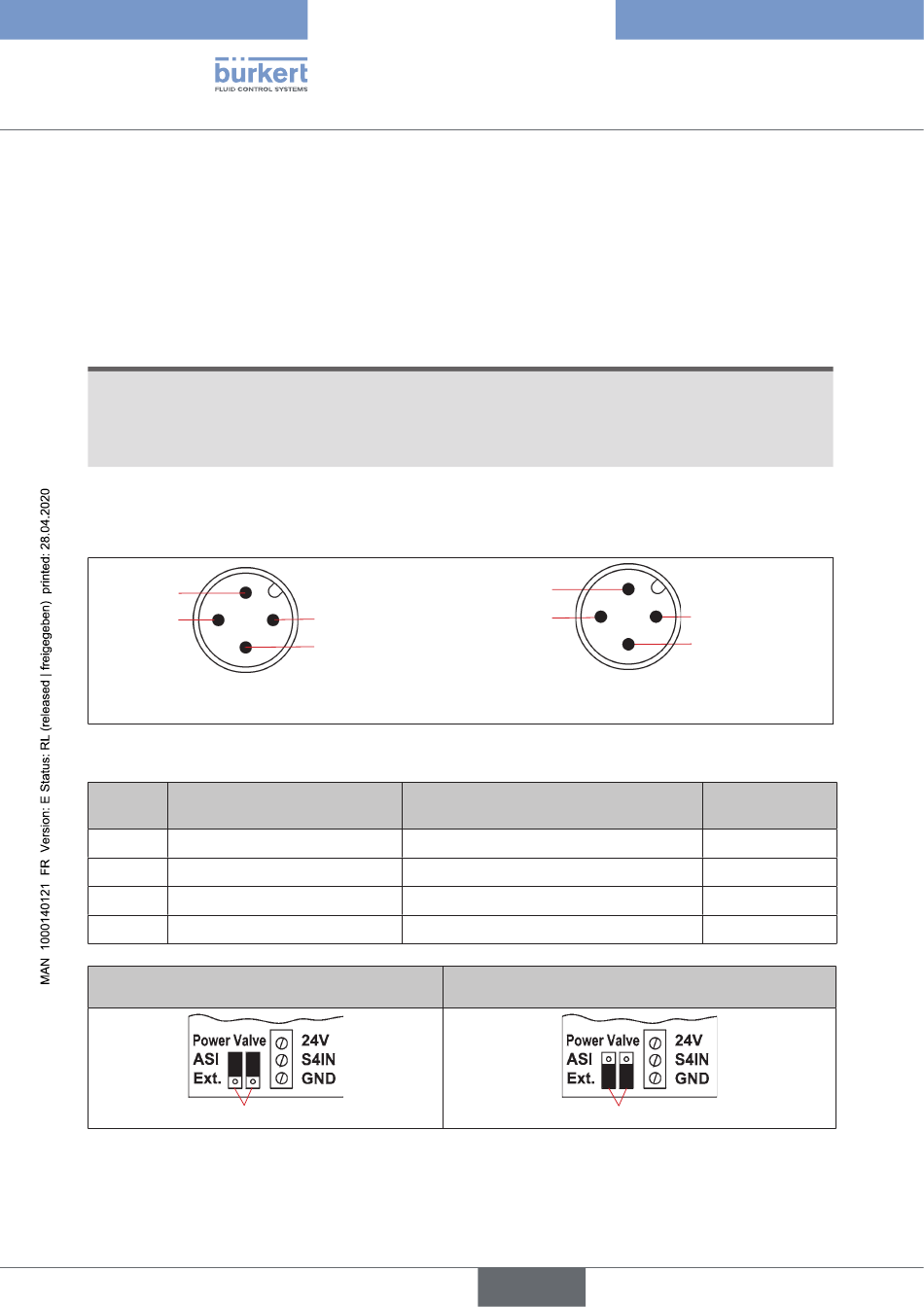

Fig. 23: Raccord bus interface AS (alimentation de tension des électrovannes via le bus ou alimentation externe de
tension)
Broche Affectation (alimentation de
tension via le bus)
1 Interface AS - ASI+
2 non affecté
3 Interface AS - ASI -
4 non affecté
Alimentation de tension des électrovannes via
le bus
Fig. 24: Réglage des cavaliers sur le module électronique AS-i : alimentation de tension des électrovannes via le bus ou externe
La variante câble avec raccord multipolaire convient particulièrement au raccordement direct et flexible au
câble plat de l'interface AS au moyen d'une borne à câble plat (sortie M12, sortie VA) disponible en option.
60
Broche 1 : ASI +
Broche 4 : NF
Cavalier
Broche 2 : GND
Broche 3 : ASI -
Raccord bus avec alimentation de tension
externe des électrovannes
Affectation
(alimentation de tension externe)
Interface AS - ASI +
GND
Interface AS - ASI −
24 V +
Alimentation de tension externe des électrovannes
français
Type 8681
Variante d'interface AS
Broche 1 : ASI +
Broche 4 : 24 V +
Couleur de fil
brun
blanc
bleu
noir
Cavalier
