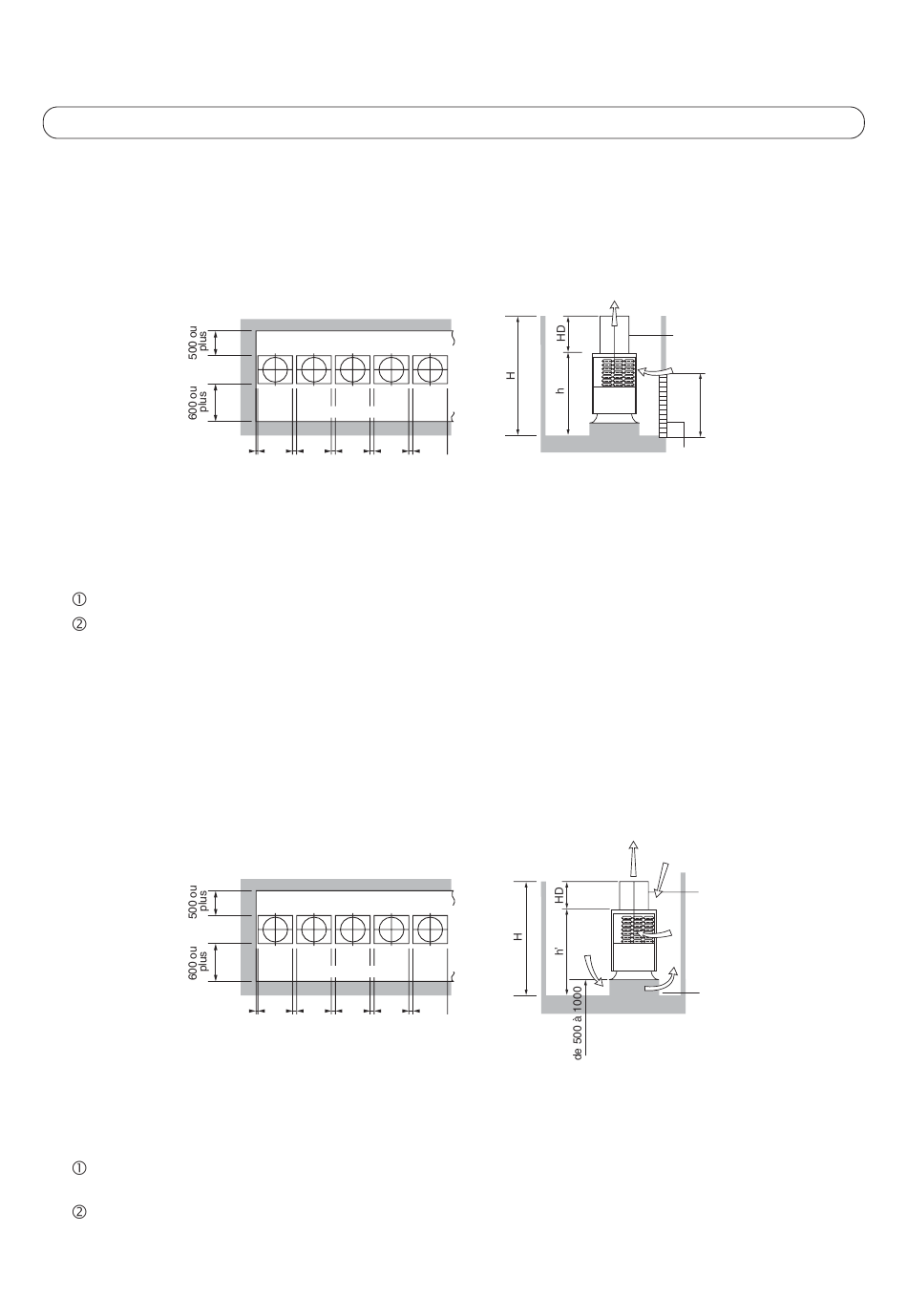

7-2. Standards pour installation collective sur toit

Quand le mur externe est plus haut que les unités extérieures
1) Quand un conduit est installé
Le ratio d'ouverture permet une vitesse d'entrée d'air par le conduit VS d'environ 1,5m/s
La hauteur de la gaine de sortie d'air est HD = H–h.
2) Quand un conduit ne peut pas être installé
Installez un socle de sorte que la hauteur du mur soit égale à celle de la gaine de sortie d'air.
(La hauteur d'un socle va de 500 à 1000mm.)
La hauteur de la gaine de sortie d'air est HD = H–h'.
(devant)
10mm 20 20 20 20
ou plus
ou plus ou plus ou plus ou plus
(devant)
10mm
20 20 20 20
ou plus ou plus ou plus ou plus ou plus
83
Gaine de sortie d'air
Vs
1000 ou plus
Conduit
Gaine de sortie d'air
Vs
Base
