A

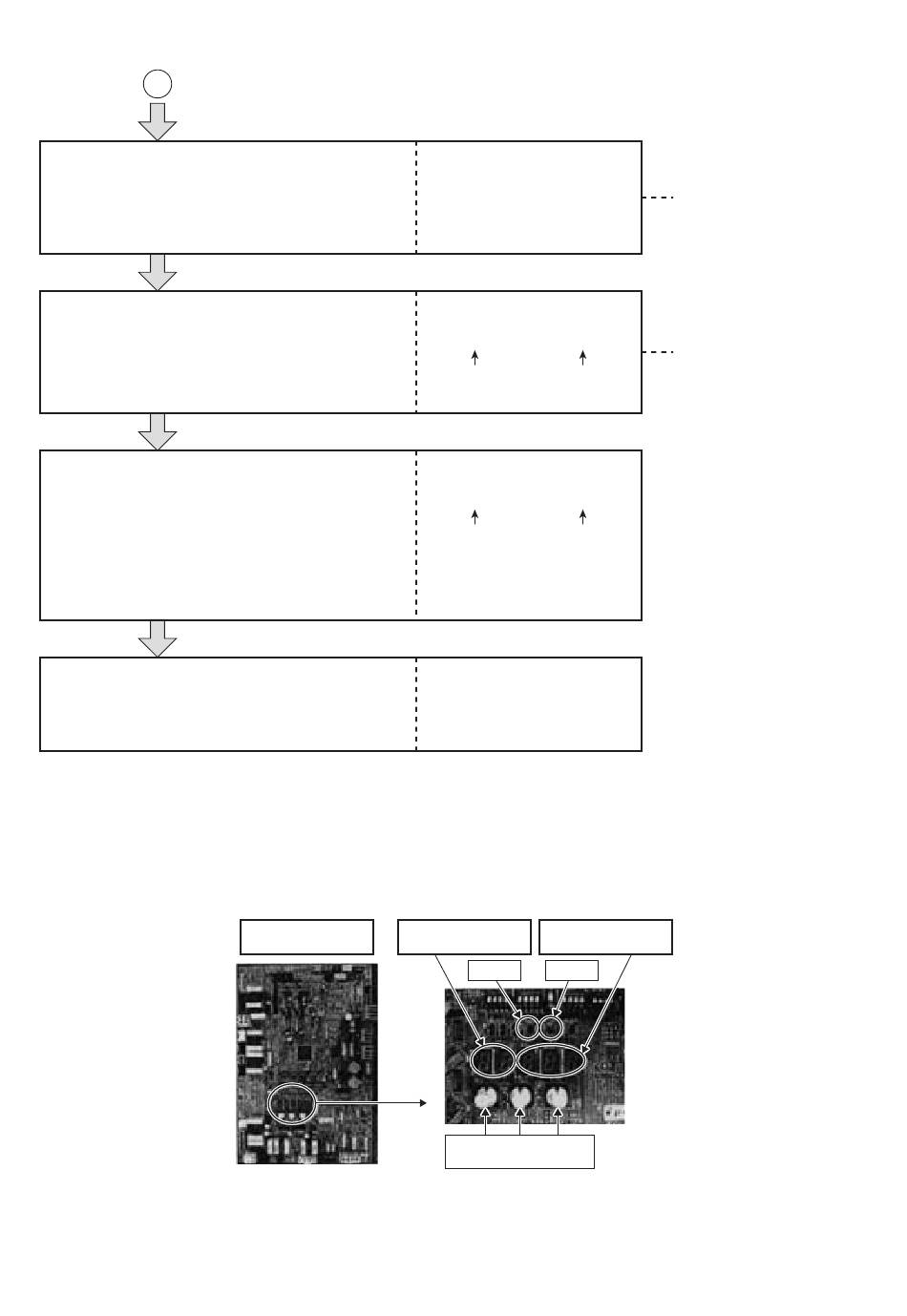

Démarrage
Appuyez sur l'interrupteur SW04 sur la carte de circuit imprimé de l'interface
de l'unité principale pendant au moins 2 secondes. L'opération débute.
Vérifiez que le refroidissement est indiqué par [ CC] et le chauffage par
[ HH] sur l'affichage à 7 segments [B].
Confirmation des résultats de la vérification (1)
Vérifiez que le nombre d'unités intérieures mal raccordées est affiché sur
l'écran à 7 segments [B] au bout de 15 minutes.
(S'il n y a pas de mauvais raccordement, [00P] s'affiche.)
Confirmation des résultats de la vérification (2)
Appuyez sur l'interrupteur SW05 de la carte de circuit imprimé de l'interface
de l'unité principale pendant au moins 2 secondes.
L'adresse intérieure pour laquelle une erreur a été détectée s'affiche sur
l'écran à 7 segments [B]. S'il y a plusieurs adresses pour lesquelles des
erreurs ont été détectées, elles s'affichent successivement.
(Lorsque SW05 est rallumé, l'affichage indique à nouveau le nombre
d'unités.)
Après la vérification, réglez chaque interrupteur rotatif SW01, SW02,
SW03 sur [1].
Carte de circuit
imprimé de l'interface
(affichage à 7 segments)
[A] [B]
Refroidisse-
[ C ] [ CC
ment
Chauffage [ H ] [ HH
(affichage à 7 segments)
[A] [B]
[ ] [ # # P
Nombre d'unités
C ou H mal raccordées
(affichage à 7 segments)
[A] [B]
[ ] [ # #]
Affichage de
C ou H l'adresse de l'unité
mal raccordée
(affichage à 7 segments)
[A] [B]
[ U1 ] [
Affichage à Affichage à
7 segments [A] 7 segments [B]
SW04 SW05
SW01 SW02 SW03
<Interrupteur rotatif>
146
Opération
]
]
Cette opération de vérification
]
prend 15 minutes, qu'il y ait
ou qu'il n'y ait pas de mauvais
raccordement.
]
