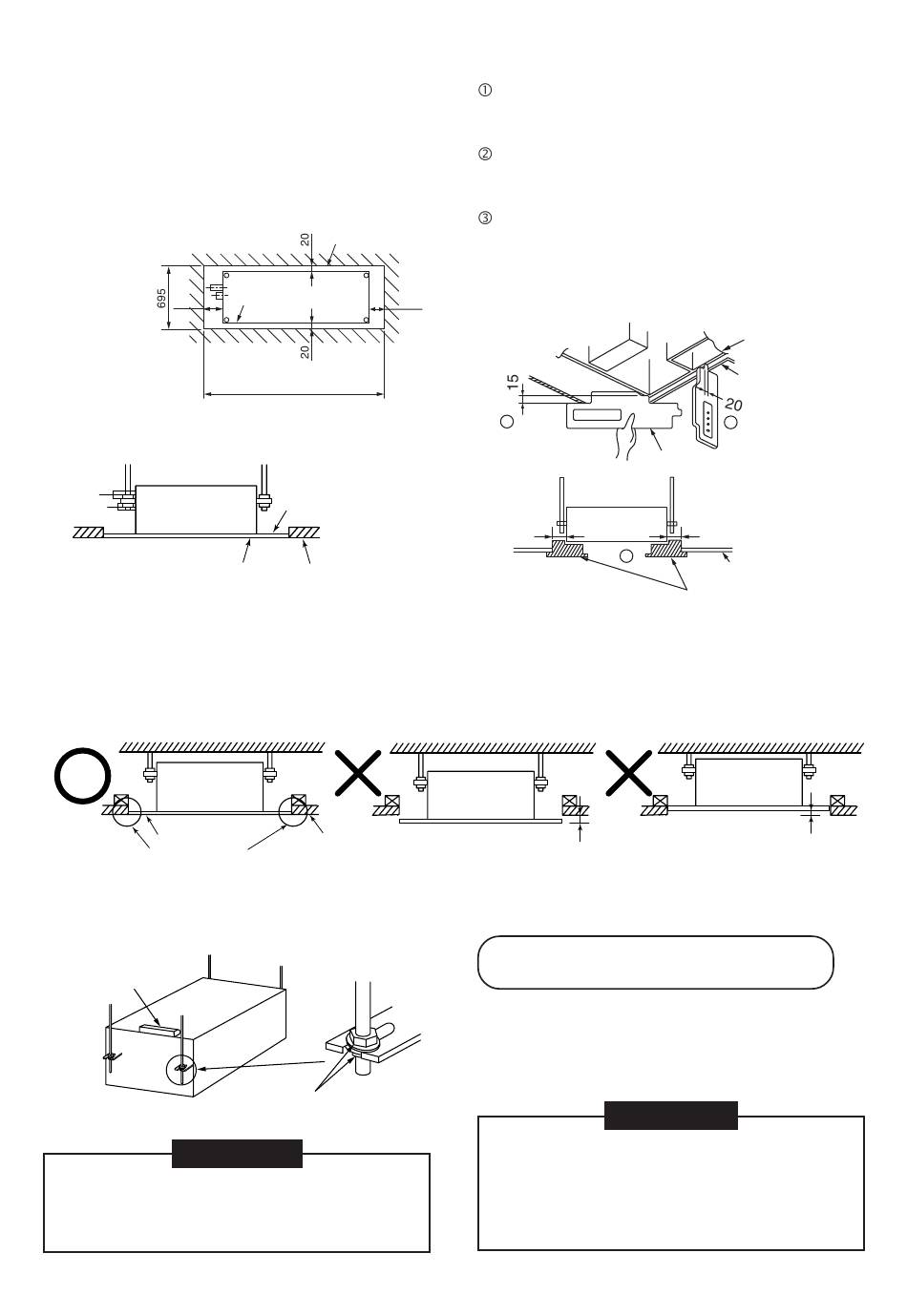

• Les vis utilisées pour la fixation du patron d'installation
sont à nouveau utilisées pour installer le panneau.
• A l'aide des vis de fixation du panneau du plafond,
fixez le patron d'installation
sous la surface de l'unité intérieure.
• Ajustez la dimension de l'ouverture du plafond à
l'extérieur du patron d'installation.
(Dimension
ouverte
110
du plafond)
(Dimension ouverte du plafond)
Côté inférieur du
patron d'installation
• Match the bottom surface of ceiling and lower side of installation pattern on the same level.
Unité intérieure
Côté inférieur du
patron d'installation
Sur le même niveau.
• Fixez l'unité intérieure solidement en serrant l'écrou
du côté supérieur.
Niveau à bulle
IMPÉRATIF
• A l'aide d'un niveau à bulle, ou autre, confirmez
l'horizontalité de l'unité intérieure.
• Serrez solidement l'écrou et fixez-le de façon sûre.
Pièce d'ouverture
Bord de l'unité intérieure
50
P0151, P0181 : 1160
P0241 : 1360
Patron d'installation
Surface inférieure
du plafond
Surface inférieure
du plafond
Fixez de façon sûre
<MMU-AP0151SH à AP0241SH>
Vérifiez que le côté inférieur de l'unité intérieure se
situe à 15mm au-dessus de la surface inférieure
panneau de plafond. (4 coins)
Vérifiez que l'intervalle entre le côté de l'unité
intérieure et le panneau du plafond est de 20mm.
(à gauche et à droite)
Vérifiez que l'intervalle entre l'avant (côté tuyauterie)
de l'unité intérieure et le panneau du plafond est de
110mm et que l'intervalle entre l'arrière de l'unité
intérieure et le panneau du plafond est de 50mm.
1
Arrière
50
Unité intérieure
Dépassement : 0mm ou plus
Installation du panneau du plafond
(Vendu séparément)
Installez le panneau du plafond comme indiqué
dans le manuel d'installation, une fois que le travail
de raccordement/câblage est terminé.
Vérifiez que l'installation de l'unité intérieure et
l'ouverture du plafond sont correctes puis installez-le.
Connectez solidement les sections de raccordement
du panneau de plafond et la surface du plafond, puis
le panneau de plafond et l'unité intérieure.
S'il y a un intervalle, la fuite d'air pourrait provoquer
de la condensation ou une fuite d'eau.
58
Unité intérieure
Panneau
de plafonnage
2
Calibre d'installation
Avant
(Côté tuyauterie)
110
3
Panneau de plafonnage
Calibre d'installation
Unité intérieure
Retrait : 3mm ou moins
IMPÉRATIF
