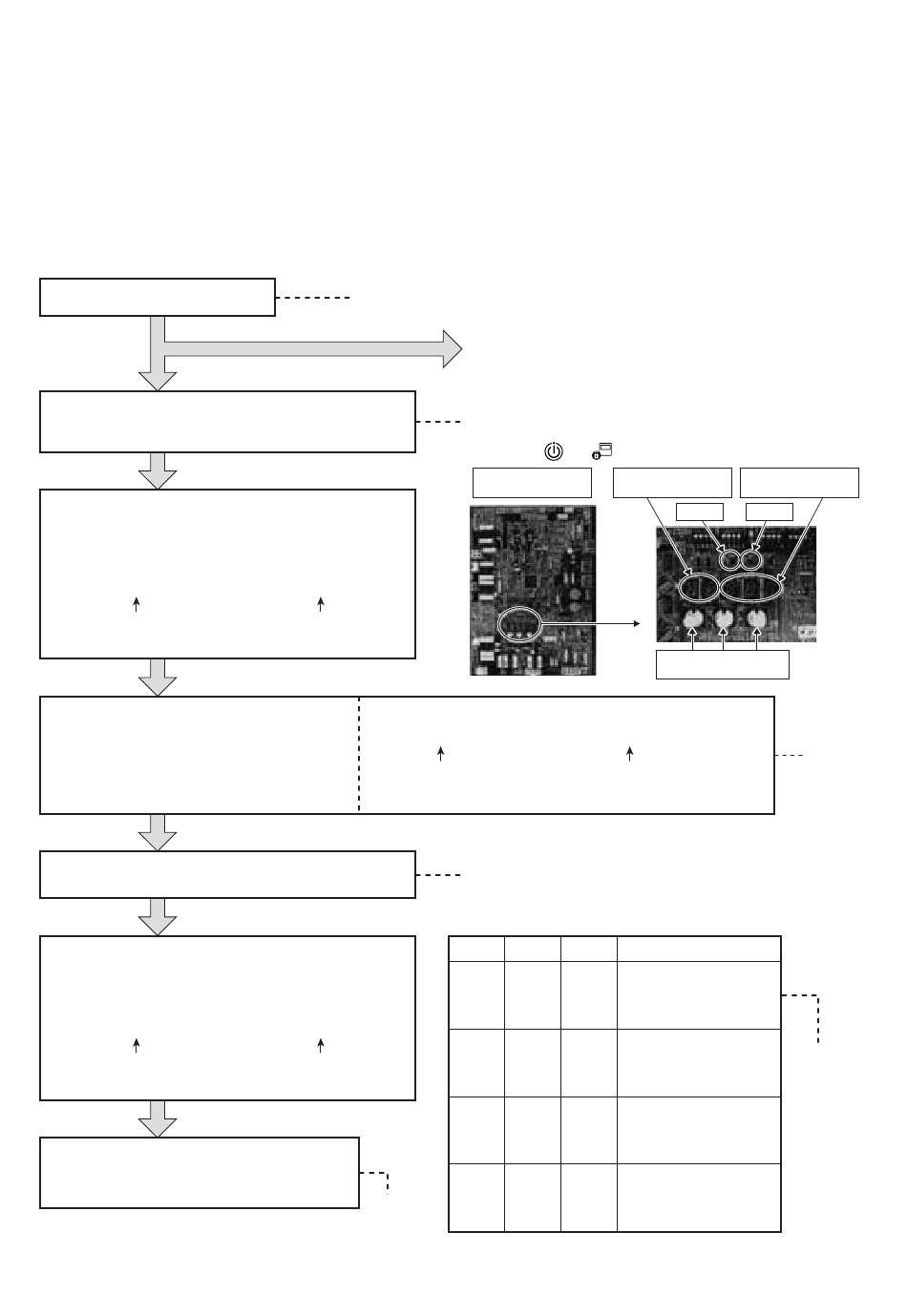

4. Fonction de démarrage et d'arrêt (ON/OFF) individuel et test de fonctionnement individuel
Cette fonction permet de démarrer ou d'arrêter (ON/OFF) individuellement chaque unité intérieure raccordée au
même système à l'aide des interrupteurs situé sur l'interface de la carte de circuit imprimé de l'unité principale.
Réglez SW01 sur [16] et réglez SW02 et SW03 sur le numéro d'adresse de l'unité intérieure à démarrer
(de 1 à 64) (en se reportant au tableau suivant*). Seule l'unité intérieure choisie démarre le test.
(Les interrupteurs rotatifs de l'unité intérieure fonctionnant au sein d'un groupe via la télécommande, ne
peuvent pas démarrer ou arrêter l'unité secondaire. Le signe [ --] s'affiche alors sur l'écran à 7 segments [B]
situé sur la carte de circuit imprimé de l'interface de l'unité principale.)
<Procédure>
Démarrage
Réglez le mode de fonctionnement à partir de la télécommande.
(Si le mode n'est pas réglé, l'unité démarre en mode de base.)
Faites correspondre l'interrupteur rotatif sur l'interface de la carte de
circuit imprimé de l'unité principale avec le * dans le tableau suivant.
(affichage à 7 segments)
[A]
[ ]
Affichage de l'adresse de
l'unité intérieure correspondante
Appuyez sur l'interrupteur SW04 sur la carte de circuit
imprimé de l'interface de l'unité principale pendant au moins
2 secondes.
(Si vous appuyez sur ce bouton pendant plus de
10 secondes, le mode change et passe en test de
fonctionnement individuel.)
L'unité intérieure qui doit être mise en marche démarre.
Appuyez sur l'interrupteur SW05 situé sur la carte de circuit imprimé
de l'interface de l'unité principale pendant au moins 2 secondes.
(affichage à 7 segments)
[A]
[ ]
Affichage de l'adresse de
l'unité intérieure correspondante
Après le test de fonctionnement, réglez les interrupteurs
rotatifs SW01, SW02 et SW03 situés sur la carte de
circuit imprimé de l'interface de l'unité principale
respectivement sur [1], [1] et [1].
REMARQUE) Le test de fonctionnement passe en fonctionnement normal après 60 minutes.
Assurez vous d'allumer le côté extérieur après l'unité intérieure.
[B]
[ ]
Le signe [ 00] s'affiche pendant
5 secondes après le
démarrage de l'opération.
Affichage de l'adresse de
l'unité intérieure correspondante
[B]
[ ]
Le signe [ 00] s'affiche pendant
5 secondes après le
démarrage de l'opération.
Fin
Si une erreur s'affiche alors que SW01 est sur [1],
SW02 sur [1] et SW03 sur [1], revenez à l'état initial défini
dans dépannage, et faites un test de fonctionnement.
L'unité à laquelle il n'est pas donné priorité de par la com-
mande de chauffage prioritaire, la commande de
refroidissement prioritaire, et par la sélection du mode
chauffage ou refroidissement ne fonctionne pas.
Dans ce cas, [ ] ou [
Carte de circuit
imprimé de l'interface
(affichage à 7 segments)
[A]
[ ]
Le signe [11] s'affiche pendant 5 secondes
après le démarrage de l'opération.
(Pour le test de fonctionnement individuel,
le signe [FF] s'affiche.)
Vérification de l'opération
Si la température de l'air évacué ne change pas alors que le
(
mode COOL ou HEAT est enclenché à partir de la télécom-
mande, il y a sans doute un mauvais raccordement.
*
SW01 SW02 SW03
16 de 1 à 16
16 de 1 à 16
16 de 1 à 16
16 de 1 à 16
151
] s'affiche sur la télécommande.
Affichage à
7 segments [A]
SW04 SW05
SW01 SW02 SW03
<Interrupteur rotatif>
[B]
[ ]
Unités à faire fonctionner
}
De l'adresse 1
1 à individuellement
l'adresse 16
}
De l'adresse 17
2
à individuellement
l'adresse 32
}
De l'adresse 33
3
à individuellement
l'adresse 48
}
De l'adresse 49
4
à individuellement
l'adresse 64
Affichage à
7 segments [B]
Démarrage
)
En démarrage
ou arrêt
individuel
