7. En cas d'augmentation du nombre d'unités intérieures sans adresse définie
(dans le cadre d'une extension par exemple)
Si vous effectuez un réglage de l'adresse intérieure pour une adresse indéfinie (en cas d'extension du nombre
d'unités intérieures, de remplacement de la carte de circuit imprimé, etc) appliquez la méthode suivante.
Méthode 1
Réglage d'une adresse de manière individuelle à partir d'une télécommande filaire.
(Adresse de ligne, Adresse intérieure, Adresse de groupe, Adresse centrale)
Pour la procédure de réglage, reportez vous au réglage manuel de l'adresse à partir de la télécommande filaire mentionné ci-dessus.
Méthode 2
Réglage d'une adresse à partir de l'unité extérieure.
∗ Laissez l'adresse de l'unité dont l'adresse a déjà été réglée.
Ne réglez que l'adresse des unités dont l'adresse n'est pas définie.
Les adresses sont allouées à partir du nombre le plus bas.
Procédure de réglage

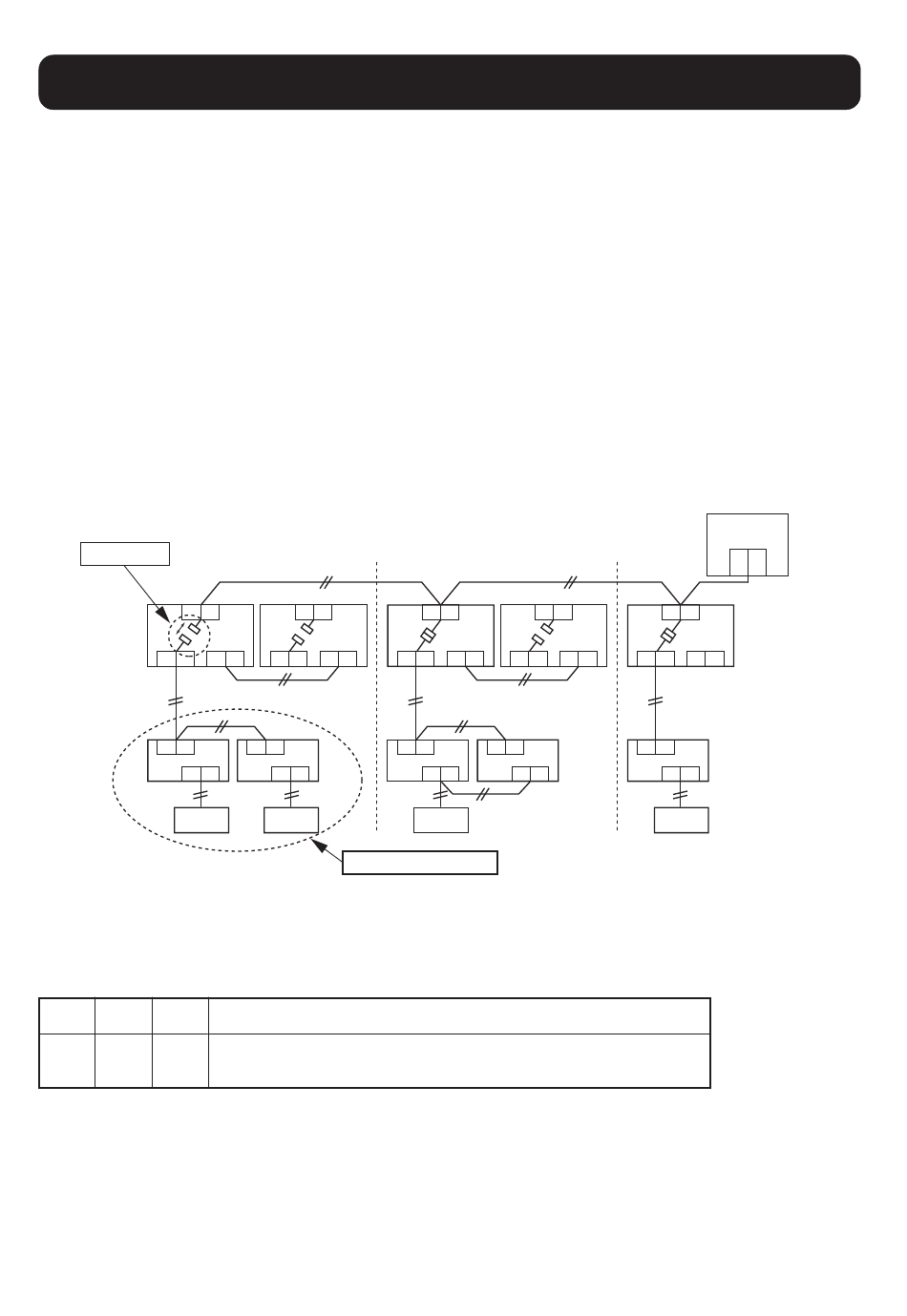

Installez les unités extérieures principales au sein de la ligne réfrigérante à laquelle des unités intérieures sont
ajoutées. (Schéma ci-dessous)
1. Supprimez le connecteur de relais entre [U1U2] et [U3U4].
2. Mettez en marche le SW30-2 sur la carte de circuit imprimé de l'interface de l'unité principale si elle fonctionne.
∗ Éteignez, puis exécutez l'opération.
Déconnecté
Unité
principale
U3 U4
U1 U2 U5 U6
U1 U2
A B
Télécom-
mande
3. Allumez les unités intérieures/extérieures dont les adresses doivent être réglés. Après environ une minute,
vérifiez que "U.1.- - -" s'affiche sur l'affichage à 7 segments.
4. Exécutez l'opération suivante sur la carte de circuit imprimé de l'interface de l'unité principale.
SW01 SW02 SW03
2 14 2
"AUTO1" → "AUTO2" → "AUTO3" ... est compté et s'affiche sur l'affichage à 7 segments.
5. Lorsque "U.1. - - -" s'affiche sur l'affichage à 7 segments, le réglage est terminé.
Éteignez les unités intérieures et extérieures.
6. Revenez au réglage précédent.
• Connecteur de relais
• SW30-2
• SW01, 02, 03
Unité secondaire Unité principale Center unit
U3 U4
U1 U2 U5 U6
U1 U2
A B
Télécom-
mande
Unité intérieure ajoutées
Après avoir vérifié que "In.At" s'affiche sur l'affichage à 7 segments,
appuyez sur SW04 pendant au moins 5 secondes.
Unité secondaire
U3 U4 U3 U4
U1 U2 U5 U6 U1 U2 U5 U6
U1 U2 U1 U2
A B A B
Télécom-
mande
SW04
126
Appareil de
commande
centrale
U1 U2
U3 U4
Unité principale Center unit
U3 U4
U1 U2 U5 U6
U1 U2
A B
Télécom-
mande
