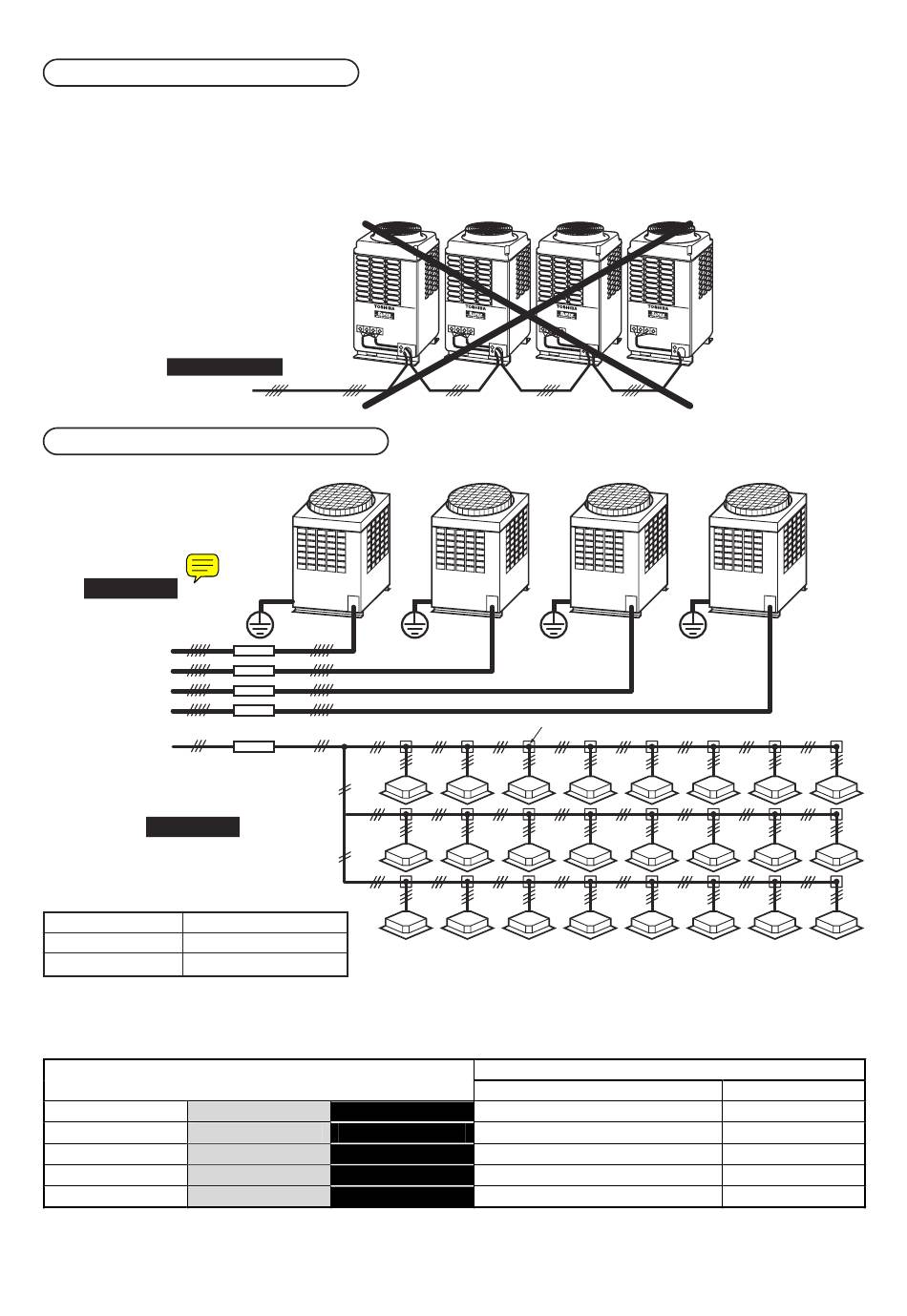

Spécifications de l'alimentation
• Spécifications de l'alimentation de l'unité extérieure
Choisissez le câblage de l'alimentation et les fusibles de l'unité extérieure parmi les références suivantes:
Câble 5 âmes, conformément au Design 60245 IEC 66
• Ne connectez pas les unités extérieures en croisant les câbles à l'extérieur, mais via le bloc de dérivation
incorporé (L1, L2, L3, N).
Alimentation extérieure
Triphasé, 380–415V, 50Hz
380V,
Conception du câblage électrique
Triphasé
50Hz 380-415V
ou 60Hz 380V
Interrupteur manuel du
coupe-circuit relié à la terre
Source
d'alimentation
extérieure
Source
d'alimentation
intérieure
Monophasé
50Hz 220-240V
ou 60Hz 220V
Interrupteur d'alimentation
du coupe-circuit relié à la terre
Modèle Alimentation extérieure
MMY-AP • • • T8, HT8 Triphasé, 380–415 V, 50Hz
MMY-AP • • • HT7 Triphasé, 380 V, 60Hz
• Capacités de l'unité et taille des câble d'alimentation (Référence)
MAP0501T8 MAP0501HT8
MAP0601T8 MAP0601HT8
MAP0801T8 MAP0801HT8
MAP1001T8 MAP1001HT8
MAP1201T8 MAP1201HT8
• Choisissez la taille du câble pour l'unité intérieure en fonction du nombre d'unité intérieure connectées en aval.
• Respectez les règles locales en matière de dimension et d'installation des câbles.
L1 L2 L3
N
60Hz
Terre
Modèle
MMY-
MAP0501HT7
MAP0601HT7
MAP0801HT7
MAP1001HT7
MAP1201HT7
L1 L2 L3 L1 L2 L3
N N
Boîte de passage
Câblage de l'alimentation
Taille du câble
3,5 mm² (AWG #12) Max. 26 m
3,5 mm² (AWG #12) Max. 26 m
3,5 mm² (AWG #12) Max. 20 m
5,5 mm² (AWG #10) Max. 28 m
5,5 mm² (AWG #10) Max. 27 m
87
L1 L2 L3
N
Ampérage
20 A
20 A
30 A
30 A
30 A
