5-13. Raccordements des tuyaux à l'unité extérieure
1. Une fois que vous retirez le raccord conique du
tuyau de l'unité intérieure (utilisez toujours une clé
dynamométrique), une petite quantité de gaz va
s'échapper. C'est seulement l'azote retenu à
l'intérieur pour empécher la corrosion.
2. Évasez le tuyau de la façon décrite
précédemment.

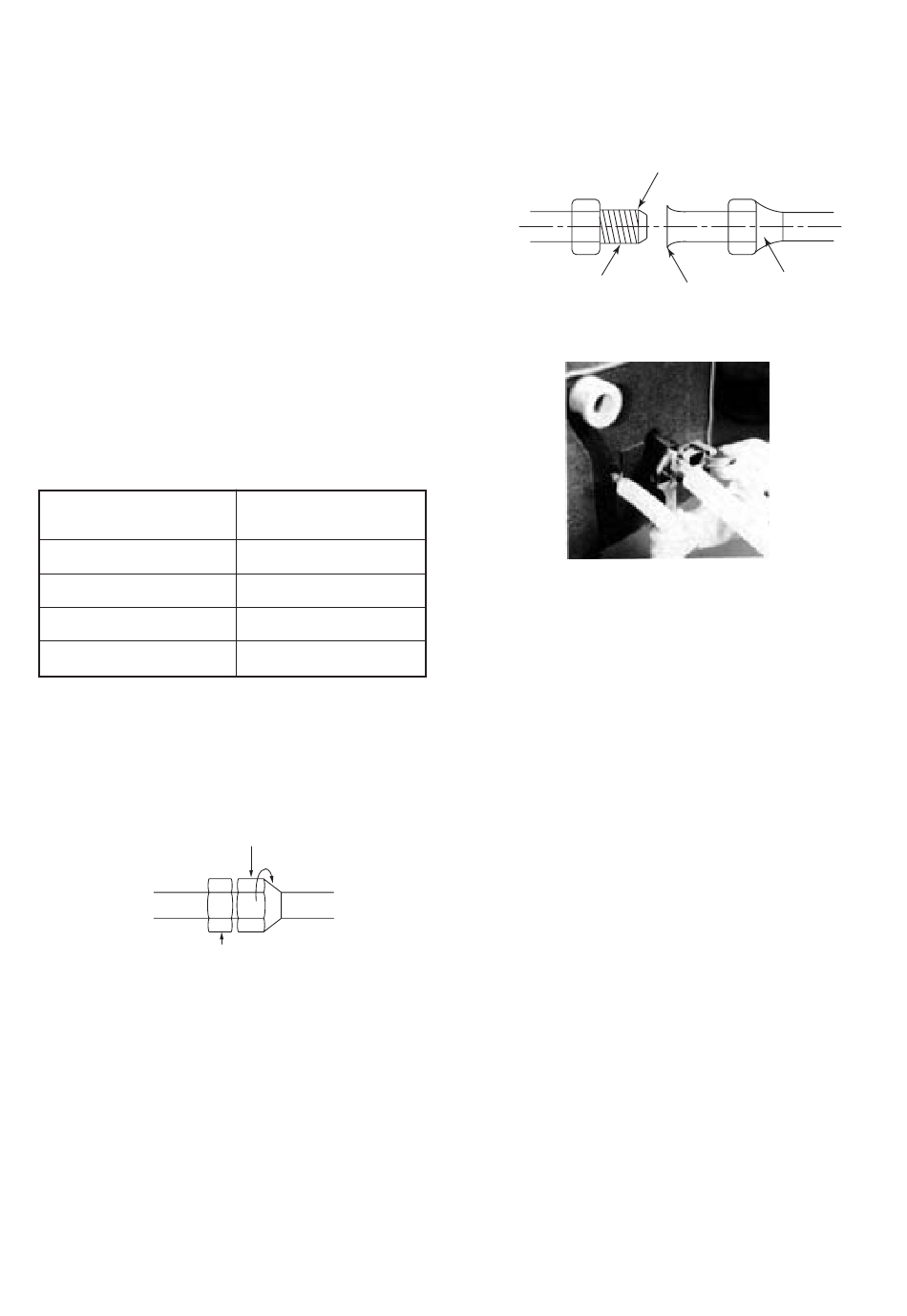

3. Centrage
Centrez les tuyaux en insérant la partie ajustée en
cône dans la partie évasée du tuyau.
4. Serrage du raccord conique
Serrez tout d'abord le raccord conique
manuellement, puis utilisez une clé
dymanométrique afin de les serrer complètement.
Dia. extérieur du tuyau en cuivre
(mm)
Ø6.4
Ø9.5
Ø12.7∗
Ø15.9∗
∗ : La clé dynamonétrique R410A est nécéssaire.
<Deux clés>
Serrez le raccord conique avec une clé
<Unité intérieure>
Maintenez l'autre partie avec une clé
* Pour les premiers tours d'écrou, évitez de serrer le raccord conique avec une clé.
* Lorsque vous serrez un tuyau d'un diamètre de 6.4 mm, serrez légèrement le raccord conique avec une clé
classique, puis serrez l'écrou de 90° à 120° avec une clé dynamométrique (de 1.5 à 2 angles de l'écrou).
Couple de serrage
(N•m)
de 14 à 18 (de 1.4 à 1.8 kgf•m)
de 34 à 42 (de 3.4 à 4.2 kgf•m)
de 50 à 62 (de 5.0 à 6.2 kgf•m)
de 68 à 82 (de 6.8 à 8.2 kgf•m)
<Tuyau>
<Unité intérieure>
Centre
Joint de brasage Partie évasée Raccord conique
Serrage du raccord conique avec une clé
dynamométrique
29
Portion ajustée
<Tuyau>
en cône
