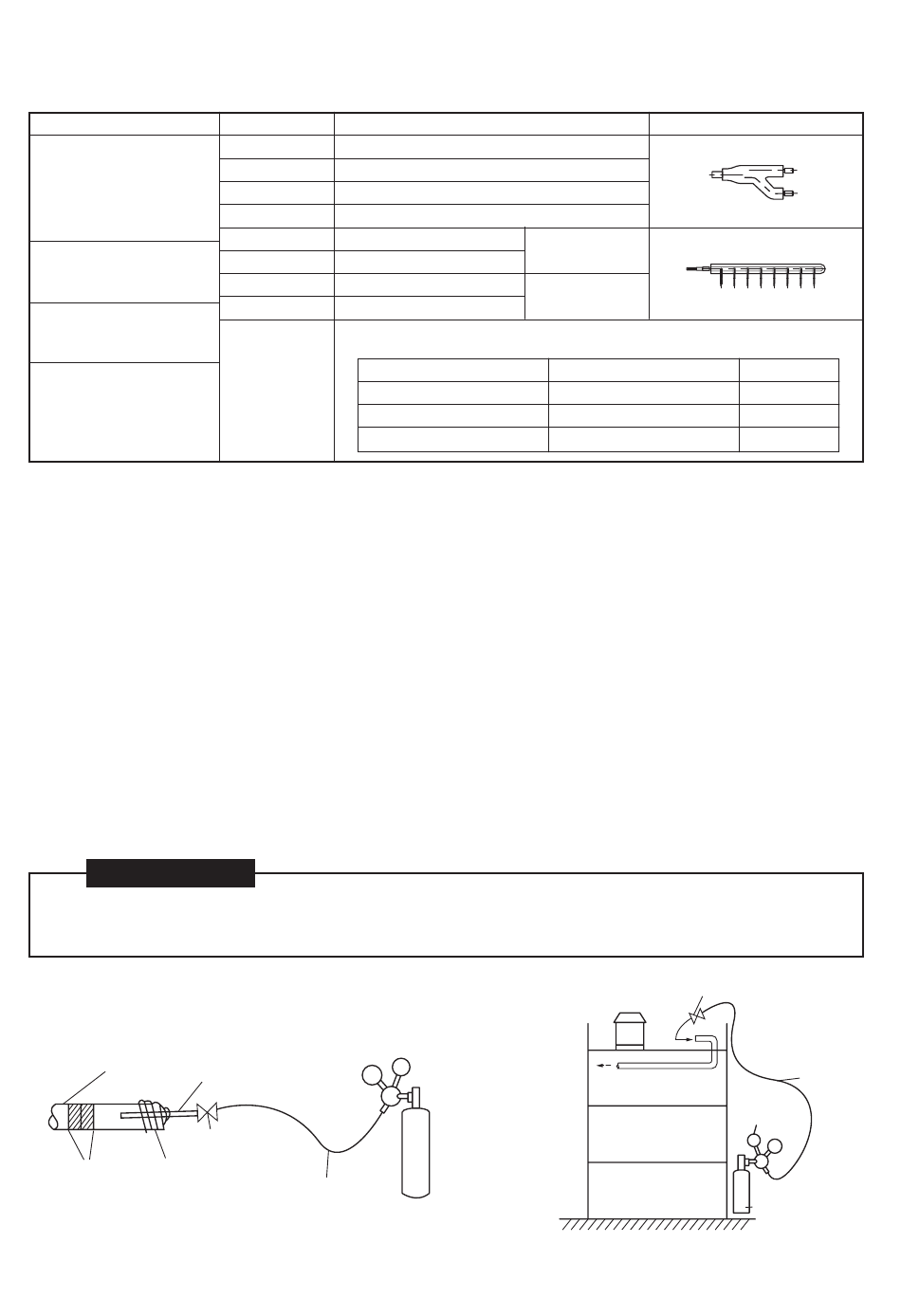

5-8. Dimensions externes des connecteurs d'embranchement

(Les schémas sont sur les pages suivantes.)
∗
3 Joint d'embranchement
en Y
∗
4 tête d'embranchement à
4 entrées
∗
4
Tête d'embranchement à
8 entrées
∗
5
Joint d'embranchement en T
(pour le raccordement à
l'unité extérieure)
1 Ce code est déterminé par le niveau de capacité.
*
2 Si la somme des codes de capacité des unités intérieures dépasse les codes des unités extérieures, utilisez le total
*
des codes de capacité des unités extérieures.
3 Lorsque vous utilisez un joint d'embranchement en Y pour le premier embranchement, choisissez le en fonction du
*
code de capacité de l'unité extérieure.
4 Un total de code de capacité maximum de 6.0 peut être raccordé à un système en aval de la tête d'embranchement.
*
5 Si une unité extérieure avec un code de capacité d'au moins 12 mais de moins 26 est connecté au premier
*
embranchement, utilisez le RBM-HY2043E ou le RBM-HY2083E. De plus, une unité extérieure avec un code de capacité
de 26 ou plus ne peut être utilisée sur le premier embranchement.
5-9. Méthode de nettoyage à l'azote (Lors du brasage)
• Si l'azote gazeux n'est pas propulsé dans les tuyaux pendant le brasage, un film de matériau oxidé se dépose à
l'intérieur des tuyaux. La présence de ce film affectera le fonctionnement des vannes et du compresseur, ainsi
que le fonctionnement du système.
• Afin d'empécher cela, de l'azote gazeux est propulsé dans les tuyaux lors du brasage. Ce procédé qui consiste
à remplacer l'air circulant dans les tuyaux par de l'azote est appelé "nettoyage à l'azote"
Il s'agit de la méthode conventionnelle utilisée lors du brasage.
PRÉCAUTION
1. Il convient d'utiliser de l'azote gazeux. (l'oxygène, le dioxide de carbone, et les fluorocarbures ne peuvent pas être utilisés.)
2. Assurez vous de toujours utiliser une vanne de détente.
Tuyauterie sur le site
Tuyau en cuivre Ø6.4
Vanne
Rubanage
Endroit
de brasage
Nom du modèle Total des codes de capacité de l'unité intérieure
RBM-BY53E En dessous de 6.4
RBM-BY103E Entre 6.4 et en dessous de 14.2
RBM-BY203E Entre 14.2 et en dessous de 25.2
RBM-BY303E 25.2 ou plus
RBM-HY1043E En dessous de 14.2
RBM-HY2043E Entre 14.2 et en dessous de 25.2
RBM-HY1083E En dessous de 14.2
RBM-HY2083E Entre 14.2 et en dessous de 25.2
1 lot de 3 modèles de joints en T décrit ci-dessous.
La quantité requise est prévue et ils sont assemblés sur le site.
Tuyau de raccordement
RBM-BT13E
Tuyau d'équilibrage
Tuyauterie côté liquide
Tuyauterie côté gaz
Vanne de détente
Flexible étanche
à pression
Bombone
d'azote gazeux
4 embranchements max.
8 embranchements max.
Diamètre correspondant
De Ø9.5 à Ø22.2
De Ø15.9 à Ø41.3
Extérieur
24
∗
1, 2 Vue externe
Qté
Ø9.5
Vanne
Tuyauterie
Vanne
de détente
Bombone
d'azote gazeux
1
1
1
Flexible
