Espace requis pour l'installation
Prévoyez suffisamment d'espace pour l'installation ou l'entretien.
Obstacle
Hauteur de plafond
La hauteur de plafond adaptée à l'installation du climatiseur est de 4,2 m maximum. Au-delà, la répartition de l'air
dans la pièce est mauvaise.
Si la hauteur de plafond est supérieure aux hauteurs standard (valeur d'usine) indiquées dans le tableau ci-
dessous, l'air chaud ne peut pas circuler correctement. II est donc nécessaire d'effectuer un réglage pour plafond
haut.
Pour connaître la méthode de configuration du plafond haut, consultez la section « Installation de l'unité intérieure
sur un plafond haut » de ce manuel.
▼Tableau des hauteurs de plafond permettant une installation
Nom du modèle MMU-
UP015, 018
Standard (valeur d'usine)
3,5
Plafond haut 1
4,0
Plafond haut 3
4,2
Si la température augmente difficilement à cause de l'emplacement de l'unité ou à cause de la forme de la pièce,
vous pouvez augmenter la température de détection du chauffage.
Pour connaître la méthode de réglage, reportez-vous à la section « Pour garantir un meilleur chauffage » de ce
manuel.
Réglage de l'indication du nettoyage du filtre
Vous pouvez modifier la configuration de la minuterie d'alarme du filtre (indiquant de nettoyer le filtre) sur la
télécommande en fonction de l'installation.
Pour la méthode de configuration, reportez-vous à « Réglage de minuterie du filtre » dans la section Commandes
utilisables de ce manuel.
15-FR
(Unité : mm)
1000 ou
plus
200 ou plus
(Unité : m)
UP024
Valeur à indiquer
3,8
0000
4,0
0001
4,2
0003
4
Installation
ATTENTION
ATTENTION
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous blesser.
• Ne posez aucun objet lourd sur l'unité intérieure et ne laissez personne monter dessus. (Les unités sont emballées à plat.)
• Si possible, transportez l'unité intérieure telle qu'elle est emballée. Si vous êtes obligé de transporter l'unité intérieure
déballée, assurez-vous d'utiliser des chiffons ou un autre matériau pour la protéger.
• Pour déplacer l'unité intérieure, tenez-la seulement par les supports métalliques (4 points).
N'exercez aucune force sur les autres pièces (conduite de réfrigérant, carter de vidange, pièces en mousse ou en
résine, ou autres pièces).
• Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points autres
que ceux qui sont spécifiés.
• Avant d'appliquer le matériau d'isolement aux vibrations sur les boulons de fixation, vérifiez que cela n'augmente pas
le niveau de vibration de l'unité.

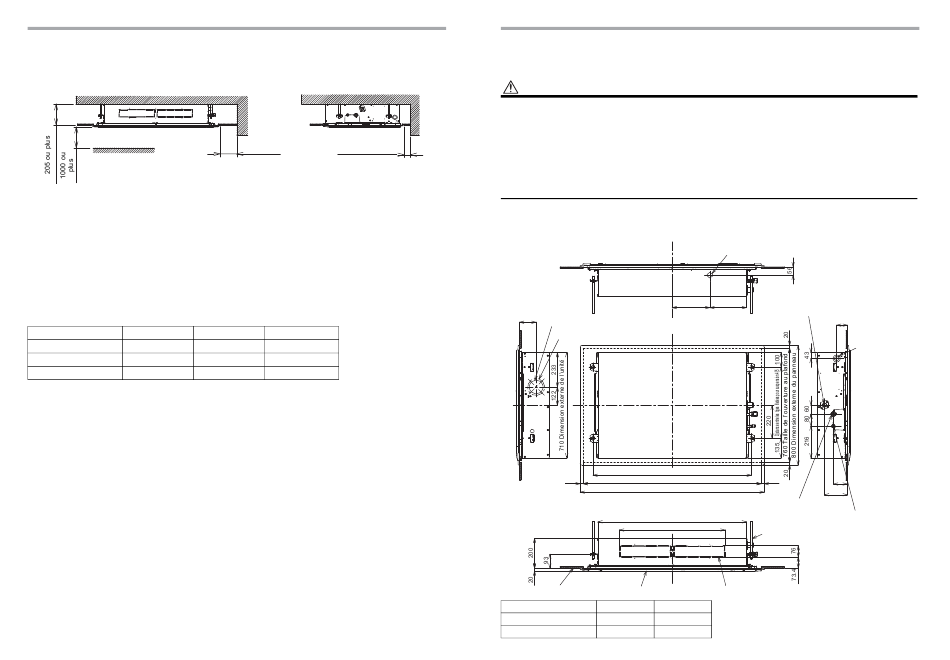

Dimensions extérieures
112
Admission d'air frais (trou défonçable dia. 92)
Dia. 112 (4 vis taraudeuses sous le trou)
C/L
Distance entre les tiges filetées pour suspension 1060
1190 Taille de l'ouverture au plafond
20
1230 Dimension externe du panneau
1000 Dimension externe de l'unité
Surface inférieure du plafond
Panneau de plafond (vendu séparément)
Nom du modèle MMU-
A
UP015, UP018
6,4
UP024
9,5
– 8 –
Entrée de câble (trou défonçable)
252
248
Port de raccordement du tuyau d'évacuation
(veillez à raccorder le tuyau flexible fourni)
72
C/L
94
20
154
Port de raccordement du tuyau de
réfrigérant Côté gaz B
Port de raccordement du tuyau de
réfrigérant Côté liquide A
706
Ecrou de suspension M10 ou W3/8 (non fourni)
Pour l'unité avant de déchargement d'air (vendue séparément) trou défonçable
B
12,7
15,9
(Unité : mm)
Entrée de câble
16-FR
