3. Installation dans un endroit où l'intérieur du faux-plafond sert à faire passer l'air extérieur
4. Installation en cuisine
Dans les cas qui précèdent, fixez du calorifugeage supplémentaire (laine de verre, etc.) dans tous les endroits
du climatiseur qui sont au contact de l'air saturé d'humidité. Dans ce cas, placez la plaque latérale (trappe
d'inspection) de façon à pouvoir la démonter facilement.
Posez suffisamment de calorifugeage sur le conduit et les raccordements sur le conduit.
[Référence]
Conditions du test de condensation
27 °C de température bulbe sec
Côté intérieur:
24 °C de température bulbe humide
Volume d'air:
Volume d'air faible, durée du fonctionnement: 4heures

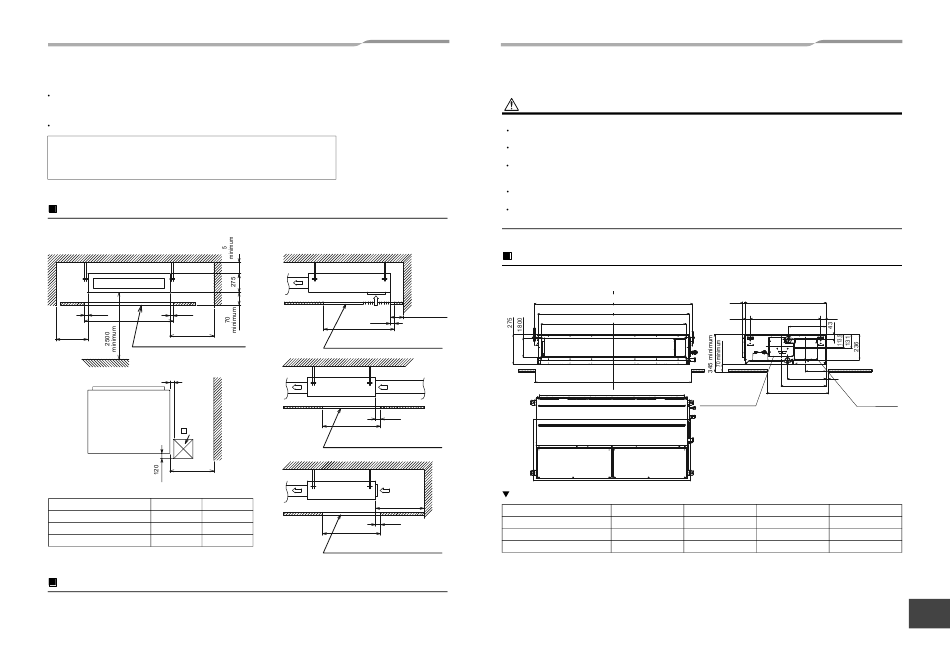

Espace requis pour l'installation

Prévoyez suffisamment d'espace pour l'installation ou l'entretien.
Evacuation d'air
Plafond
25
25
A
B
100
ou plus
minimum
Trappe de maintenance (ouverture au niveau du plafond)
Surface au sol
100 minimum
Evacuation d'air
Regard de
contrôle
450
B
Espace de service
(B pour l'entretien du filtre à air)
Modèle
A
Type RM56
750
Type RM80
1050
Types RM110, RM140
1450
Réglage de l'indication du nettoyage du filtre
Vous pouvez modifier la configuration de la minuterie d'alarme du filtre (indiquant de nettoyer le filtre) sur la
télécommande en fonction de l'installation.
Pour la méthode de configuration, reportez-vous à «Réglage de minuterie du filtre» dans la section Commandes
utilisables de ce manuel.
15-FR
(Unité: mm)
Entrée d'air
Plafond
25
570
Trappe de maintenance (ouverture au
niveau du plafond)
Entrée d'air
Plafond
25
570
Trappe de maintenance (ouverture au
niveau du plafond)
Entrée d'air
B
300 minimum
700
25
Plafond
500
570
700
Trappe de maintenance (ouverture au
niveau du plafond)
4

Installation

PRÉCAUTION
Observez scrupuleusement les règles suivantes pour éviter d'endommager les unités intérieures et de vous blesser.
Ne posez aucun objet lourd sur l'unité intérieure et ne laissez personne monter dessus. (Les unités sont emballées
à plat.)
Si possible, transportez l'unité intérieure telle qu'elle est emballée. Quand l'unité intérieure doit être extraite de son
emballage, protégez-la au moyen de chiffons ou autre pendant toutes les opérations de transport et de manipulation.
Pour déplacer l'unité intérieure, tenez seulement les crochets (4 points).
N'exercez aucune pression sur les autres pièces (tuyau de réfrigérant, bac d'évacuation, pièces expansées ou
pièces en résine).
Portez l'emballage à deux personnes ou plus et ne l'empaquetez pas avec du ruban adhésif sur des points autres
que ceux qui sont spécifiés.
Avant d'appliquer le matériau d'isolement aux vibrations sur les boulons de fixation, vérifiez que cela n'augmente pas
le niveau de vibration de l'unité.
Dimensions extérieures
Pas du boulon de suspension B
Dimension de l'unité principale A
50 minimum
Dimensions extérieures de la bride C
Dimension
Modèle
Type RM56
Type RM80
Types RM110, RM140
– 8 –
C
L
22
750
Pas du boulon de
suspension 650
50
D
Couvercle de
vérification du bac
d'évacuation/pompe
d'évacuation
A
B
C
700
765
640
1000
1065
940
1400
1465
1340
(Unité: mm)
50
345
187,5
355
25
415
Boîtier de
570
commandes
électriques
D
750
1050
EN
1450
ID
ID
FR
16-FR
