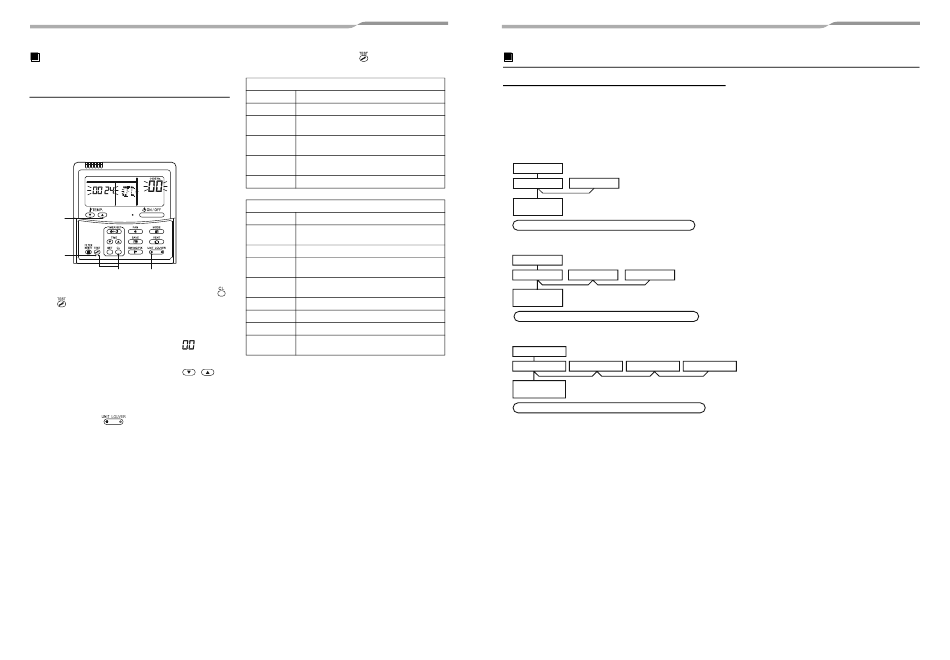

Fonction de surveillance du
commutateur de
télécommande
Cette fonction permet d'accéder au mode Moniteur de
service à partir de la télécommande même pendant un
essai de fonctionnement, dans le but d'obtenir les
températures des capteurs de la télécommande, de
l'unité intérieure et de l'unité extérieure.
2
4
1 3
1
Appuyez simultanément sur les touches
et pendant au moins 4 secondes pour
accéder au mode Moniteur de service.
L'indicateur du moniteur de service s'allume
et le numéro de l'unité intérieure maître
s'affiche en premier. CODE No.
s'affiche également.
2
Appuyez sur les touches TEMP.
pour sélectionner le numéro du capteur , etc.
(CODE No.) à surveiller. (Consultez le
tableau suivant.)
3
Appuyer sur (côté gauche de la
touche) permet de sélectionner une unité
intérieure à surveiller. Les températures du
capteur des unités intérieures et de leur
unité extérieure dans le groupe de
commande sont affichées.
37-FR
4
Appuyez sur la touche pour revenir à
l'affichage normal.
Données de l'unité intérieure
CODE No. Nom des données
01 Température ambiante (télécommande)
Température d'air aspiré de l'unité
02
intérieure (TA)
Température de l'échangeur de chaleur
03
(bobine) de l'unité intérieure (TCJ)
Température de l'échangeur de chaleur
04
(bobine) de l'unité intérieure (TC)
F3 Durée de minuterie de filtre
Données relatives à l'unité extérieure
CODE No. Nom des données
Température de l'échangeur de chaleur
60
(bobine) de l'unité extérieure (TE)
61 Température extérieure de l'air (TO)
Température de décharge du compresseur
62
(TD)
Température d'aspiration du compresseur
63
(TS)
64 —
65 Température de la source de froid (THS)
6A Courant de fonctionnement (x1/10)
Nombre total d'heures de fonctionnement
F1
du compresseur (x100 h)
– 19 –

Commande de groupe

Système double, triple ou quadruple simultané
Une combinaison comprenant une unité extérieure permet de régler simultanément les unités intérieures sur ON
ou OFF. Les configurations de système suivantes sont disponibles.
- Deux unités intérieures avec le système double
- Trois unités intérieures avec le système triple
- Quatre unités intérieures avec le système quadruple
▼ Système double
Unité extérieure
Unité intérieure Unité intérieure
Télécommande
Achever la configuration de l'adresse en mettant sous tension
▼ Système triple
Unité extérieure
Unité intérieure Unité intérieure Unité intérieure
Télécommande
Achever la configuration de l'adresse en mettant sous tension
▼ Quadruple
Unité extérieure
Unité intérieure Unité intérieure Unité intérieure
Télécommande
Achever la configuration de l'adresse en mettant sous tension
• Pour connaître la procédure et la méthode de câblage, reportez-vous à la section «Connexion électrique» de ce
manuel.
• Lorsque vous avez mis sous tension, l'adressage automatique démarre et clignote sur l'afficheur pour indiquer
que l'adresse est en cours de configuration.
Pendant l'adressage automatique, la télécommande ne peut pas fonctionner.
Il faut environ 5 minutes pour achever l'adressage automatique.
Unité intérieure
