Câblage entre unité intérieure et extérieure
1. Le schéma ci-dessous illustre les raccordements des câbles entre les unités intérieures et extérieures et entre
les unités intérieures et la télécommande. Les câbles indiqués par les lignes pointillées ne sont pas fournis.
2. Reportez-vous aux diagrammes de câblage des unités intérieures et extérieures.
3. L'unité extérieure assure l'alimentation de l'unité intérieure.

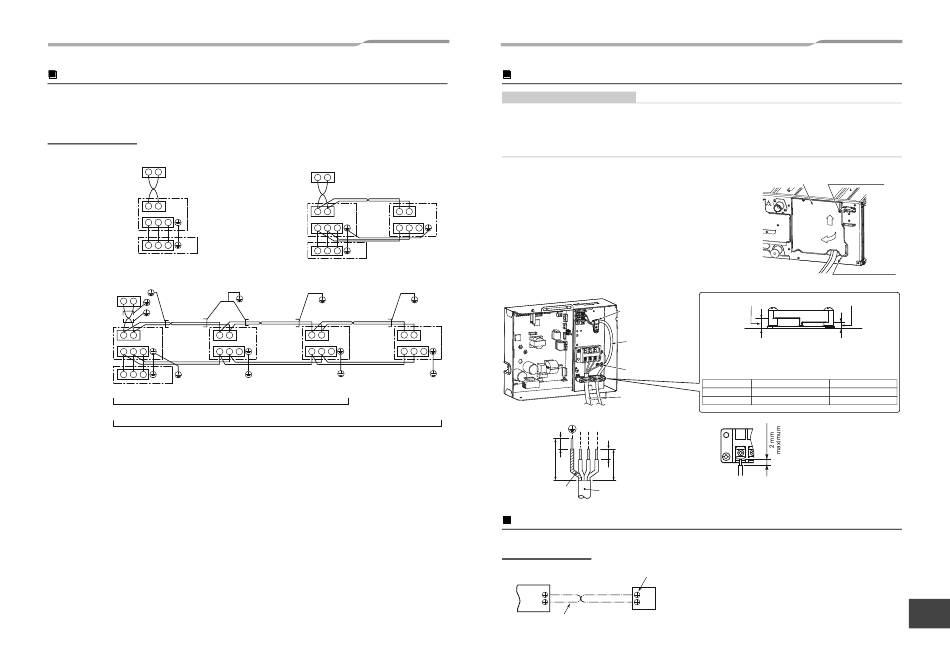

Schéma de câblage
Système unique
Télécommande
Câblage de la télécommande
A B
Côté intérieur
1 2 3
Câbles de liaison
système
Côté extérieur 1 2 3
Alimentation
Système triple et quadruple simultané
Câblage entre les
Télécommande
unités de
télécommande
Câblage de la
télécommande
A B
Côté intérieur
Côté intérieur
1 2 3
Câbles de liaison
système
Câblage de liaison
Côté extérieur 1 2 3
entre les unités et
l'alimentation
Alimentation
intérieure
* Utilisez un câble blindé à 2 noyaux (MVVS 0,5 à 2,0 mm
systèmes double simultané et triple simultané afin d'éviter des problèmes de bruit. Veillez à raccorder les deux
extrémités du câble blindé aux fils de terre.
* Raccordez les câbles de terre de chaque unité intérieure dans les systèmes double simultané, triple simultané
et quadruple simultané.
31-FR
Système double simultané
Câblage entre les unités
de télécommande
Télécommande
Câblage de la télécommande
A B
Côté intérieur
Côté
intérieur
1 2 3
Câbles de liaison système
Câblage de liaison
Côté extérieur
1 2 3
entre les unités et
l'alimentation
Alimentation
intérieure
Câblage entre les Câblage entre les
unités de unités de
télécommande télécommande
A B A B
Côté intérieur Côté intérieur
1 2 3 1 2 3
Câblage de liaison entre les Câblage de liaison entre
unités et l'alimentation les unités et l'alimentation
intérieure intérieure
Triple
Quadruple
2 ou plus) pour le câblage de la télécommande dans les
Raccordement des câbles
CARACTÉRISTIQUES REQUISES
• Raccordez les câbles correspondant aux numéros de borne. Un raccordement incorrect provoquera une panne.
• Faites passer les câbles à travers le manchon des orifices de raccordement de câble de l'unité intérieure.
• Maintenez une marge (d'environ 100 mm) sur un câble pour suspendre le boîtier de commandes électriques lors de
l'entretien, etc.
• Le circuit basse tension est destiné à la télécommande. (Ne raccordez pas le circuit haute tension)
• Avant d'effectuer les opérations de raccordement dans le boîtier de •
commandes électriques, retirez le filtre à air et le couvercle du boîtier
(fixé à l'aide de 2 vis).
• Retirez la vis A et desserrez la vis B.
• Tirez vers le haut et ouvrez le couvercle du boîtier de commandes
A B
électriques.
1 2 3
• Resserrez les vis du bornier de raccordement et immobilisez les
câbles au moyen des serre-câbles joints au boîtier de commandes
électriques. (Ne tirez pas sur les connexions du bornier.)
• Faites glisser le boîtier de commandes électriques pour l'installer. Ne
pincez pas le fil et réduisez l'espace autant que possible lors de
l'installation du couvercle.
A B
1 2 3
10
50
Fil de terre
Câblage de la télécommande
Dénudez le câble à raccorder sur environ 9 mm.
Schéma de câblage
Bornier de raccordement de la
télécommande de l'unité intérieure
A
B
Câble de télécommande
(acheté sur place)
– 16 –
Boîtier de commande
Emplacement D (Espace : 8,5 mm) Emplacement C (Espace : 4 mm)
Serre-fil
Câblage de la
Sélectionnez le coté C ou D pour la position de fixation du câble
télécommande
d'alimentation en vous reportant au tableau suivant en fonction du type
et du diamètre du câble.
* Le collier pour câble peut être fixé de chaque coté droit ou gauche.
Quand un système double est connecté, fixez deux câbles avec un
Vis de terre
seul collier pour câble.
Type de fil
Câble sous caoutchouc Fil torsadé à 4 conducteurs de 2,5 mm²
Câble d'interconnexion
Câble sous caoutchouc Fil torsadé à 4 conducteurs de 1,5 mm²
système
1 2 3
10
30
Câble d'interconnexion système
Câble d'interconnexion système
Bornier
Unité de la
A
télécommande
B
électrique Desserrez la vis B.
Retirez la vais A.
Spécification Position de fixation du câble.
Emplacement D
Emplacement C
Reportez-vous au schéma de
gauche pour le raccordement des
câbles de liaison au bornier.
