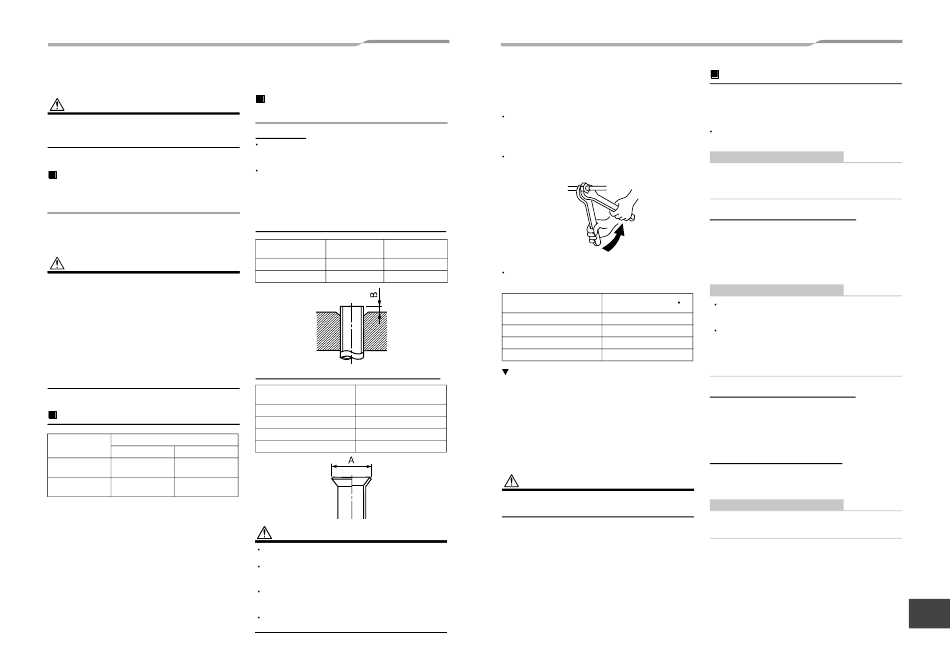

7
Tuyaux de fluide frigorigène
PRÉCAUTION
Si le tuyau du réfrigérant est long, placez des supports
tous les 2,5 à 3 m afin de le maintenir. Autrement, cela
risque de provoquer un son anormal.
Longueur de tuyau et
différence de hauteur
admissibles
Elles varient selon le type d'unité extérieure. Pour de
plus amples détails, reportez-vous au manuel
d'installation de l'unité extérieure.
PRÉCAUTION
4 POINTS IMPORTANTS POUR LA TUYAUTERIE
1. Les connecteurs mécaniques réutilisables et les
raccords évasés ne sont pas autorisés à l'intérieur.
Lorsque des connecteurs mécaniques sont
réutilisés à l'intérieur, les pièces d'étanchéité
doivent être renouvelées.
Lorsque des raccords évasés sont réutilisés à
l'intérieur, la pièce évasée doit être refabriquée.
2. Raccordement étanche (entre les tuyaux et l'unité)
3. Évacuez l'air des tuyaux de raccordement à l'aide
de la POMPE À VIDE.
4. Vérifiez la fuite de gaz. (Points raccordés)
Taille du tuyau
Taille du tuyau (mm)
Modèle
Côté gaz
Côté liquide
RM56
Ø12,7
Ø6,4
RM80, RM110,
Ø15,9
Ø9,5
RM140
27-FR
Raccordement des tuyaux de
réfrigérant
Évasement
Coupez le tuyau avec un coupe-tubes.
Supprimez toutes les bavures.
Les bavures restantes peuvent provoquer une fuite de gaz.
Insérez un écrou d'évasement dans le tuyau et évasez le tuyau.
Comme les tailles d'évasement du réfrigérant R32 ou R410A
diffèrent de celles du réfrigérant R22, les nouveaux outils
d'évasement destinés au R32 ou au R410A sont recommandés.
Cependant, les outils traditionnels peuvent être utilisés en
ajustant la marge de saillie du tuyau en cuivre.
Marge de saillie de l'évasement: B (Unité: mm)
Diam. extérieur du
Outil R32
Outil traditionnel
tuyau en cuivre
utilisé
6,4, 9,5
0,5 à 1,1
0,5 à 1,1
12,7, 15,9
0,5 à 1,1
1,5 à 2,0
Taille diam. d'évasement : A (Unité: mm)
Diam. extérieur du tuyau en
A +0
cuivre
-0,4
6,4
9,1
9,5
13,2
12,7
16,6
15,9
19,7
PRÉCAUTION
Ne rayez pas la surface intérieure de la pièce évasée
lors de l'ébavurage.
Un évasement effectué sur une surface intérieure
présentant des rayures entraînera une fuite du gaz
réfrigérant.
Vérifiez que la partie évasée n'est pas rayée, déformée,
étagée ou aplatie et qu'il n'y a pas de copeaux collés
ou d'autres problèmes, après l'évasement.
N'appliquez pas d'huile pour machine frigorifique sur
la surface évasée.
* En cas d'évasement avec l'outil d'évasement
traditionnel, retirez environ 0,5 mm de plus que
pour le R22 afin d'obtenir la taille d'évasement
spécifiée. Le calibre du tuyau en cuivre est utile au
réglage de la marge de saillie.
Le gaz a été scellé à la pression atmosphérique afin
d'éviter tout sifflement au retrait de l'écrou : cette
attente est tout à fait normale et n'indique pas de
problème.
Utilisez deux clefs pour raccorder le tuyau de l'unité
intérieure.
Serrage à l'aide de deux clés plates
Respectez les couples de serrage indiqués dans le
tableau suivant.
Diamètre extérieur du tuyau
Couple de serrage (N m)
de raccordement (mm)
6,4
14 à 18
9,5
34 à 42
12,7
49 à 61
15,9
63 à 77
Couple de serrage des raccordements de tuyau
évasé
Des raccordements incorrects peuvent non seulement
provoquer une fuite de gaz, mais aussi altérer le cycle
de réfrigération.
Alignez les centres des tuyaux de raccordement et
serrez l'écrou d'évasement autant que possible avec
les doigts. Ensuite, serrez l'écrou avec une clé plate
et une clé dynamométrique comme illustré dans la
figure.
PRÉCAUTION
Selon les conditions d'installation, l'application d'un
couple de serrage trop élevé risque d'abîmer l'écrou.
– 14 –
Evacuation
Chassez l'air du raccord de remplissage de la soupape
de l'unité extérieure à l'aide d'une pompe à vide.
Pour de plus amples détails, reportez-vous au manuel
d'installation de l'unité extérieure.
Pour l'évacuation, n'utilisez pas le réfrigérant scellé
dans l'unité extérieure.
CARACTÉRISTIQUES REQUISES
En ce qui concerne les outils tels que le tuyau de
remplissage, utilisez exclusivement ceux fabriqués pour
le R32 ou le R410A.
Quantité de réfrigérant à ajouter
Pour le réfrigérant à ajouter, mettez à niveau le
réfrigérant en utilisant du réfrigérant "R32 ou R410A"
et en suivant les instructions du Manuel d'installation
fourni avec l'unité extérieure.
Utilisez une échelle graduée pour remplir la quantité
spécifiée de réfrigérant.
CARACTÉRISTIQUES REQUISES
Remplir une quantité excessive ou insuffisante de
réfrigérant provoquera une panne du compresseur.
Remplissez la quantité spécifiée de réfrigérant.
La personne qui a rempli le réfrigérant doit noter la
longueur du tuyau et la quantité de réfrigérant ajoutée
sur l'étiquette F-GAS de l'unité extérieure. Il est
nécessaire de réparer la panne du compresseur et le
dysfonctionnement du circuit de réfrigération.
Ouverture complète de la vanne
Ouvrez complètement la vanne de l'unité extérieure.
Une clé six pans de 4 mm est requise pour ouvrir la
vanne.
Pour de plus amples détails, reportez-vous au manuel
d'installation de l'unité extérieure.
Vérification des fuites de gaz
A l'aide d'un détecteur de fuites ou d'eau savonneuse,
vérifiez si le gaz fuit ou non de la section de
raccordement des tuyaux ou le capuchon de la vanne.
CARACTÉRISTIQUES REQUISES
Utilisez un détecteur de fuites fabriqué exclusivement
pour les réfrigérants HFC (R32, R134a, R410A, etc.).
EN
ID
ID
FR
28-FR
