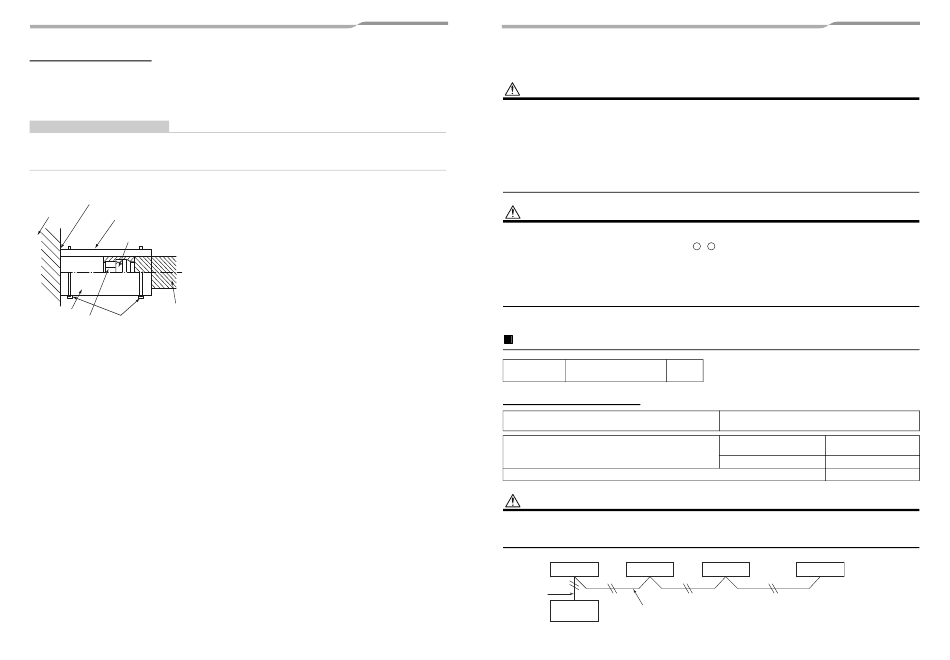

Procédé de calorifugeage
Appliquez un calorifugeage aux tuyaux de liquide et de gaz séparément.
• En ce qui concerne le calorifugeage des tuyaux de gaz, assurez-vous d'utiliser un matériau résistant à une
température de 120°C ou plus.
• Pour utiliser le tuyau d'isolation thermique fourni, appliquez l'isolant thermique sur la section de raccordement
des tuyaux de l'unité intérieure et sans laisser d'espace vide.
CARACTÉRISTIQUES REQUISES
• Appliquez bien le calorifugeage à la section de raccordement des tuyaux de l'unité intérieure jusqu'à la racine et sans
exposer les tuyaux. (L'exposition à l'extérieur des tuyaux se soldera par une fuite d'eau.)
• Enveloppez l'isolant thermique, fentes vers le haut (côté plafond).
Enveloppez la conduite au moyen de l'isolant thermique fourni sans laisser
le moindre jour au niveau de la zone de contact avec l'unité intérieure.
La jonction doit être orientée vers
Unité intérieure
le haut (côté plafond).
Ecrou évasé
Isolant
Conduite
thermique du
Raccord
Collier de
d'isolation
tuyau
serrage (acheté
thermique
séparément)
(Accessoire)
29-FR
– 15 –
8
Connexion électrique
AVERTISSEMENT
• Utilisez les câbles spécifiés et raccordez-les aux bornes. Raccordez-les solidement et veillez à ce que des
forces extérieures ne soient pas appliquées sur les bornes.
Tout raccordement incomplet ou toute fixation incomplète peut se solder par un incendie ou d'autres problèmes.
• Branchez le fil de terre. (mise à la terre)
Une mise à la terre incomplète provoque une électrocution.
Ne raccordez pas des fils de terre à des conduites de gaz, des conduites d'eau, du parafoudre ou des fils de terre
pour câbles téléphoniques.
• L'installation électrique de l'appareil doit être conforme à la réglementation nationale.
Une alimentation de puissance insuffisante ou une installation incomplète peuvent provoquer une électrocution ou
un incendie.
PRÉCAUTION
• Reportez-vous au manuel d'installation de l'unité extérieure pour connaître les spécifications relatives à l'alimentation
électrique.
• Ne raccordez pas du 220 V – 240 V aux borniers (
Autrement, le système tombera en panne.
• N'endommagez pas l'âme conductrice et l'isolant intérieur des câbles d'interconnexion système et du câble
d'alimentation lorsque vous les dénudez.
• Raccordez les câbles électriques de sorte qu'ils n'entrent pas en contact avec la partie à haute température des
tuyaux.
Le revêtement pourrait fondre et provoquer un accident.
• Ne mettez pas l'unité intérieure sous tension sans avoir terminé de remplir les tuyaux de réfrigérant sous vide.
Spécification des câbles de liaison système
2
Câbles de liaison
4 x 1,5 mm
ou plus
système*
(H07 RN-F ou 60245 IEC 66)
*Nombre de fil x taille du fil
Câblage de la télécommande
Câblage de la télécommande, câblage entre les unités de
télécommande
Longueur totale du câble du câblage de la télécommande et
câblage entre les unités de télécommande = L + L1 + L2 + ... Ln
La longueur totale du câblage de liaison entre la télécommande et les unités = L1 + L2 + ... Ln
PRÉCAUTION
Le câble de télécommande et de liaison système ne doivent pas être parallèles et en contact les uns avec les autres
et ne doivent pas être placés dans le même conduit. Sinon, des problèmes risqueraient de se produire au niveau du
système de commande à cause du bruit produit ou d'autres facteurs.
Unité intérieure
Unité intérieure
L
Câblage de la
télécommande
L1
Câblage entre les unités de
Télécommande
télécommande
A
,
B
) destinés aux câbles de commande.
Jusqu'à
70 m
2
Taille de câble: 2 × 0,5 à 2,0 mm
Dans le cas d'un type câblé
Jusqu'à 500 m
uniquement
Dans le cas d'un type sans fil
Jusqu'à 400 m
Jusqu'à 200 m
Unité intérieure
Unité intérieure
L2
Ln
(8 unités
maximum)
30-FR
