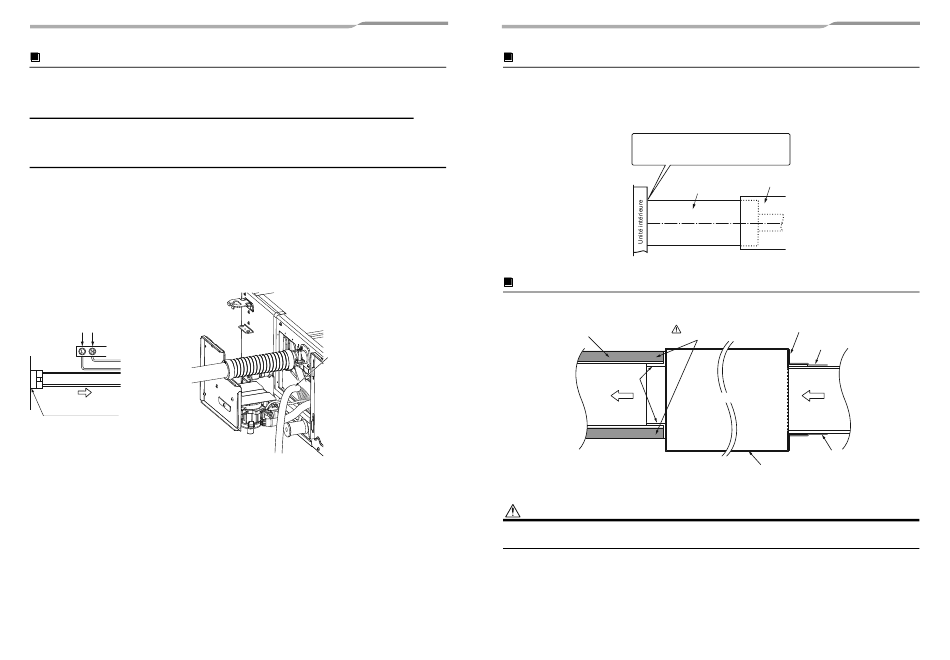

Vérification de l'évacuation
Pendant les essais, vérifiez que l'eau s'évacue correctement et qu'elle ne fuit pas par les raccords. Lors de ce
réglage, vérifiez également qu'aucun son anormal ne se produit au niveau du moteur de la pompe de vidange.
Vérifiez également l'évacuation lors d'une installation en période de chauffage.
Lorsque les opérations de câblage et de raccordement électrique sont terminées
Versez de l'eau comme illustré dans le schéma suivant. Ensuite, lors du refroidissement, vérifiez que l'eau
s'évacue par l'orifice de raccordement de la conduite de vidange (transparent) et qu'elle ne fuit pas au niveau de
cette dernière.
Lorsque les opérations de câblage et de raccordement électrique ne sont pas terminées
• Débranchez le connecteur du flotteur (3P : rouge) du connecteur (CN34 : rouge) de la carte de circuit imprimé
du boîtier de commandes électriques. (Mettez l'appareil hors tension avant cette opération.)
• Branchez un câble d'alimentation dont la tension est comprise entre 220 V et 240 V aux points (L) et (N) du
bornier d'alimentation. (N'appliquez pas de tension de 220 V à 240 V aux points (A) et (B) du bornier. Cela
pourrait endommager la carte de circuit imprimé.)
• Versez de l'eau comme illustré dans le schéma suivant. (Quantité d'eau versée : 1 500 cc à 2 000 cc)
• Lorsque l'appareil est sous tension, la pompe de vidange démarre automatiquement. Vérifiez que l'eau s'évacue
par l'orifice de raccordement de la conduite de vidange et qu'aucune fuite n'y est observée.
• Après avoir vérifié l'évacuation correcte de l'eau et l'absence de fuite, mettez l'appareil hors tension, branchez
le connecteur du flotteur à son emplacement d'origine (CN34) sur la carte de circuit imprimé, puis replacez le
boîtier de commandes électriques.
220 V à 240 V
Blanc
Noir
Rouge
Noir
Débranchez le connecteur CN34
(Rouge) de la carte de circuit imprimé.
21-FR
– 11 –
• Comme illustré dans la figure, couvrez à l'aide de l'isolant thermique fourni le tuyau flexible et le collier de
• Utilisez l'isolant thermique (non fourni) pour couvrir de façon serrée, sans pli ni bourrelet, la conduite de vidange
Tuyau d'alimentation en eau
Si l'isolation thermique de la bride de la conduite d'amenée et du joint est insuffisante, de l'humidité peut apparaître et
ainsi entraîner la formation de gouttes d'eau.
Procédé de calorifugeage
serrage, jusqu'à la base de l'unité intérieure et de façon serrée.
de manière à ce qu'il chevauche et recouvre l'isolant thermique fourni qui a été posé sur la section de
raccordement de la conduite de vidange.
Enroulez de façon serrée, sans pli ni bourrelet,
l'isolant thermique fourni en partant de la
surface de l'unité intérieure.
Isolant thermique de la section
de raccordement de la conduite
de vidange (accessoire)
Méthode de raccordement de la gaine
Conduit: Matériau d'isolation
Raccordez la gaine à la
(vendu sur place)
partie extérieure de la bride
Bride
Côté évacuation
d'air
PRÉCAUTION
Isolant thermique
(vendu sur place)
Bride (vendue sur place)
Bande en aluminium (vendue sur place)
Unité intérieure
Côté admission
d'air
Bande en aluminium (vendue sur place)
Surface inférieure
22-FR
