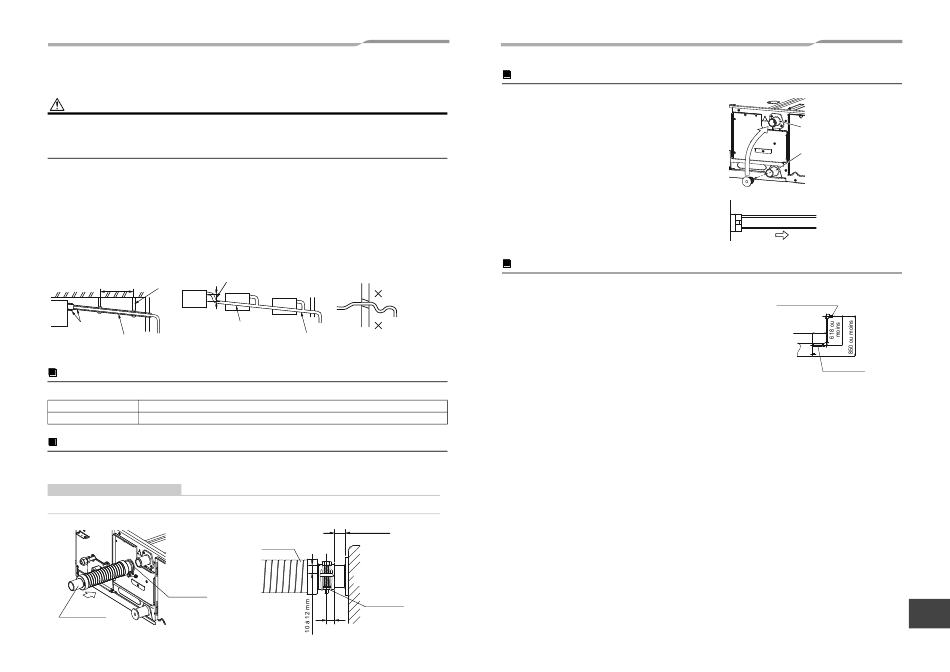

Tuyauterie de vidange
PRÉCAUTION
Consultez le manuel d'installation et effectuez les opérations se rapportant aux tuyaux de vidange, afin que
l'eau soit évacuée correctement. Appliquez un isolant thermique afin d'éviter les gouttes de condensation.
Une pose incorrecte de la tuyauterie peut se solder par la présence de fuites d'eau dans la pièce et de meubles
rongés par l'humidité.
• Isolez correctement les tuyaux de vidange intérieurs de la chaleur.
• Isolez correctement la zone de raccordement du tuyau à l'unité intérieure de la chaleur. Une isolation thermique
mal effectuée provoque la formation de condensation.
• La conduite de vidange doit est orientée vers le bas (à un angle de 1/100 ou plus). N'alternez pas sa position de
haut en bas (forme arquée) et faites en sorte qu'elle ne forme pas de siphon. Si vous ne suivez pas ces
recommandations, des sons anormaux pourraient en découler.
• Limitez la longueur de la conduite de vidange transversale à 20 mètres ou moins. Lorsque la conduite est
longue, placez des supports tous les 1,5 à 2 mètres pour empêcher tout battement.
• Installez le réseau de conduites comme illustré dans le schéma suivant.
• Ne formez pas d'évents d'aération. Sinon, l'eau de vidange jaillira par ces orifices et fuira.
• N'appliquez aucune pression sur la zone de raccordement de la conduite de vidange.
1,5 m à 2 m
Support
(Tuyauterie)
Isolant
thermique
Inclinaison vers le bas
de 1/100 ou plus
Tuyauterie, dimension et isolant
Les matériaux suivants servant aux travaux de plomberie et d'isolation sont achetés sur place.
Tuyauterie
Tuyau en chlorure de vinyle dur VP25 (diamètre extérieur nominal Ø32mm)
Isolant
Mousse de polyéthylène expansée, épaisseur : 10 mm minimum
Raccordement du tuyau d'évacuation
Insérez le tuyau flexible de vidange dans la conduite de vidange supérieur de l'unité principale aussi loin que
possible. Fixez-le avec le collier de serrage.
CARACTÉRISTIQUES REQUISES
Montez le tuyau flexible de vidange en utilisant le collier de serrage sans utiliser de ruban adhésif.
Collier de
serrage
Tuyau flexible
de vidange
19-FR
Aussi long que possible
(environ 10 cm)
En forme d'arc
Inclinaison vers le
bas de 1/100 ou plus
VP30
Incorrect
15 mm maximum
Tuyau flexible
de vidange
Unité intérieure
Collier de
serrage
10 mm
Drainage gravitationnel
1
Remettez en place le bouton de vidange.
* Pour le drainage gravitationnel, retirez le connecteur
blanc (CN504) en haut à gauche de la carte de circuit du
boiter de commandes électriques.
2
Insérez le tuyau flexible de vidange dans la
conduite de vidange inférieur avec un collier de
serrage.
3
Retirez le connecteur de pompe de vidange CN504.
Evacuation ascendante
S'il n'est pas possible d'incliner la conduite de vidange vers le bas, installez
une évacuation ascendante.
• La hauteur de la conduite de vidange doit être de 850 mm ou moins à
partir de la face inférieure de l'unité intérieure.
• La conduite de vidange doit sortir horizontalement de son orifice de
Siphon
raccordement sur 300 mm maximum, puis être tirée verticalement.
• Une fois à la verticale, elle doit être incurvée pour descendre.
– 10 –
Conduite supérieure
Conduite inférieure
Déplacez le bouchon de
vidange de la conduite
inférieure sur la conduite
supérieure.
CN504
Rouge
Noir
Pour les conduites de vidange qui seront
raccordées après l'installation, réalisez une
pente vers le bas de 1/100 ou plus.
300 ou moins
Tuyau flexible de
vidange (fourni)
Dimensions d'installation d'évacuation
ascendante
