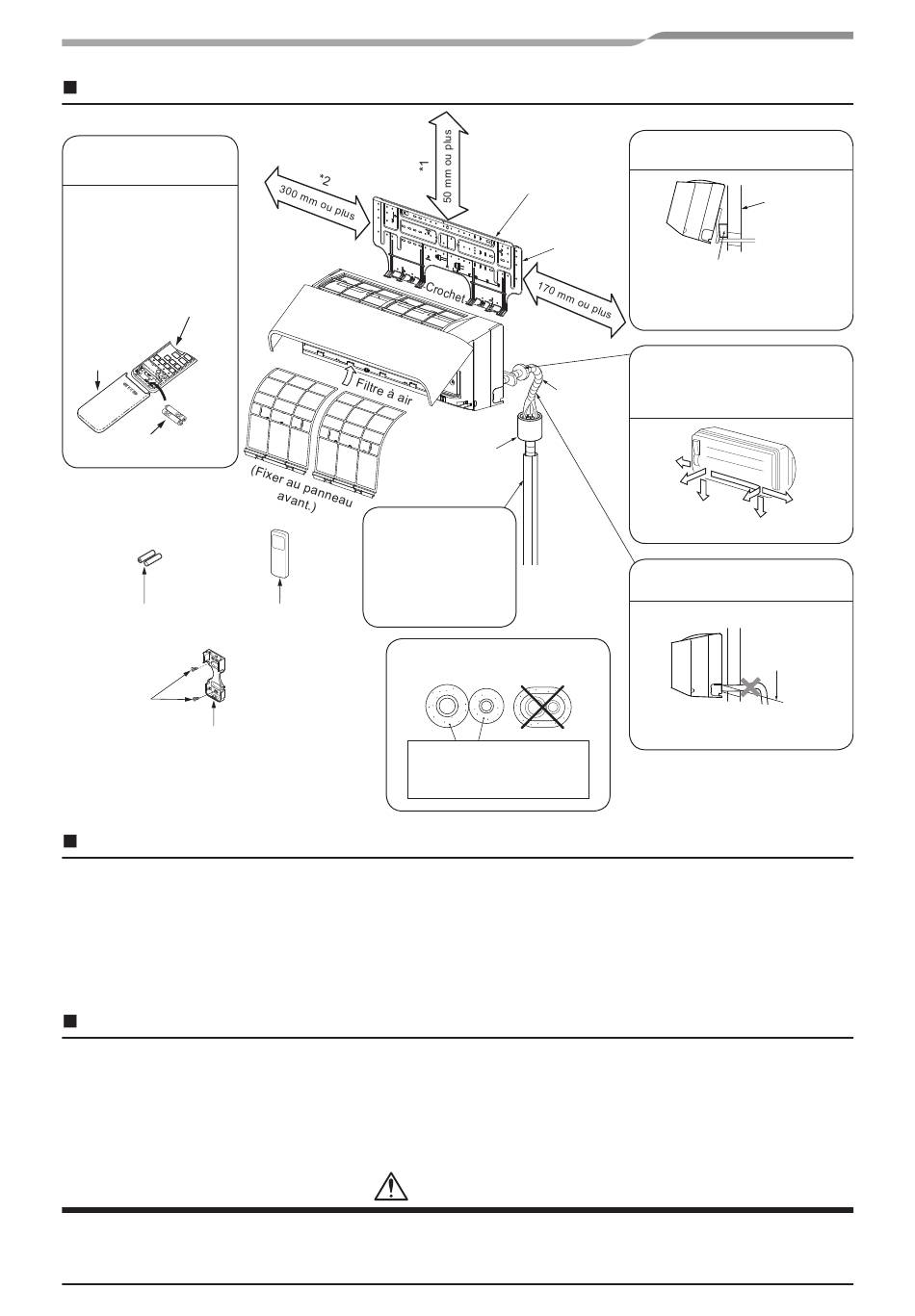

Schéma d'installation des unités intérieure et extérieure
Avant d'installer la
télécommande sans fi l
1. Retirez le couvercle de
la batterie.
2. Insérez 2 nouvelles
batteries (type R03
[AAA]) en respectant les
polarités (+) et (–).
Télécommande sans fi l
Couvercle
Pile
Pile
Vis à bois à tête
plate
Support de
télécommande

Espace requis pour l'installation

L'unité intérieure doit être installée de manière à ce que la surface supérieure soit à 2,5 m de
hauteur ou plus.
Il faut également éviter de placer des objets sur le dessus de l'unité intérieure.
*1 Réservez l'espace nécessaire pour installer l'unité intérieure et l'entretien.
Gardez 50 mm ou plus d'espace entre la plaque supérieure de l'unité intérieure et le plafond.
*2 Laissez un espace tel que celui indiqué pour le ventilateur à flux croisé.

Lieu d'installation

• Un endroit qui permette de laisser suffisamment d'espace autour de l'unité intérieure, tel que cela est
indiqué dans l'illustration ci-dessus.
• Un endroit dénué de tout obstacle à proximité de l'entrée et de la sortie d'air.
• Un endroit qui permette d'installer facilement les tuyaux sur l'unité extérieure.
• Un endroit qui permette l'ouverture du panneau avant.
• Evitez d'exposer le récepteur sans fil de l'unité intérieure aux rayons directs du soleil.
• Le microprocesseur de l'unité intérieure ne doit pas être trop près de sources de bruit RF.
(Pour en savoir plus, reportez-vous au manuel du propriétaire.)
13-FR
La tuyauterie de
réfrigérant doit
être protégée des
dommages physiques.
Installez un couvercle
en plastique ou
Télécommande
équivalent.
sans fi l
Isoler les tuyaux séparément et
non ensemble.
ATTENTION
Crochet
Plaque
d'installation
Tuyau
blindé
Isolant
thermique
Mousse en polyéthylène
de 6 mm d'épaisseur
résistante à la chaleur
‒ 13 ‒
Manuel d'installation
Pour les tuyaux arrière gauche et
gauche
Mur
Insérez le coussinet entre
l'unité intérieure et le mur, et
inclinez l'unité intérieure pour un
fonctionnement optimal.
Le tuyautage auxiliaire peut être
raccordé à gauche, à l'arrière
gauche, à l'arrière droite, à droite,
en bas à droite ou en bas à gauche.
Droite
Arrière
droite
Gauche
En bas à Arrière
En bas à
droite gauche
gauche
Veillez à ce que le tuyau
d'évacuation ne soit pas lâche.
Découpez
le trou de la
tuyauterie en
léger dénivelé.
Veillez à ce que le tuyau
d'évacuation soit incliné vers le bas.
