q En cas d'installation des tuyaux en bas à droite ou en bas à
gauche
• Une fois les fentes du panneau avant percées avec un couteau
ou une broche de traçage, découpez-les avec une pince ou un
outil équivalent.

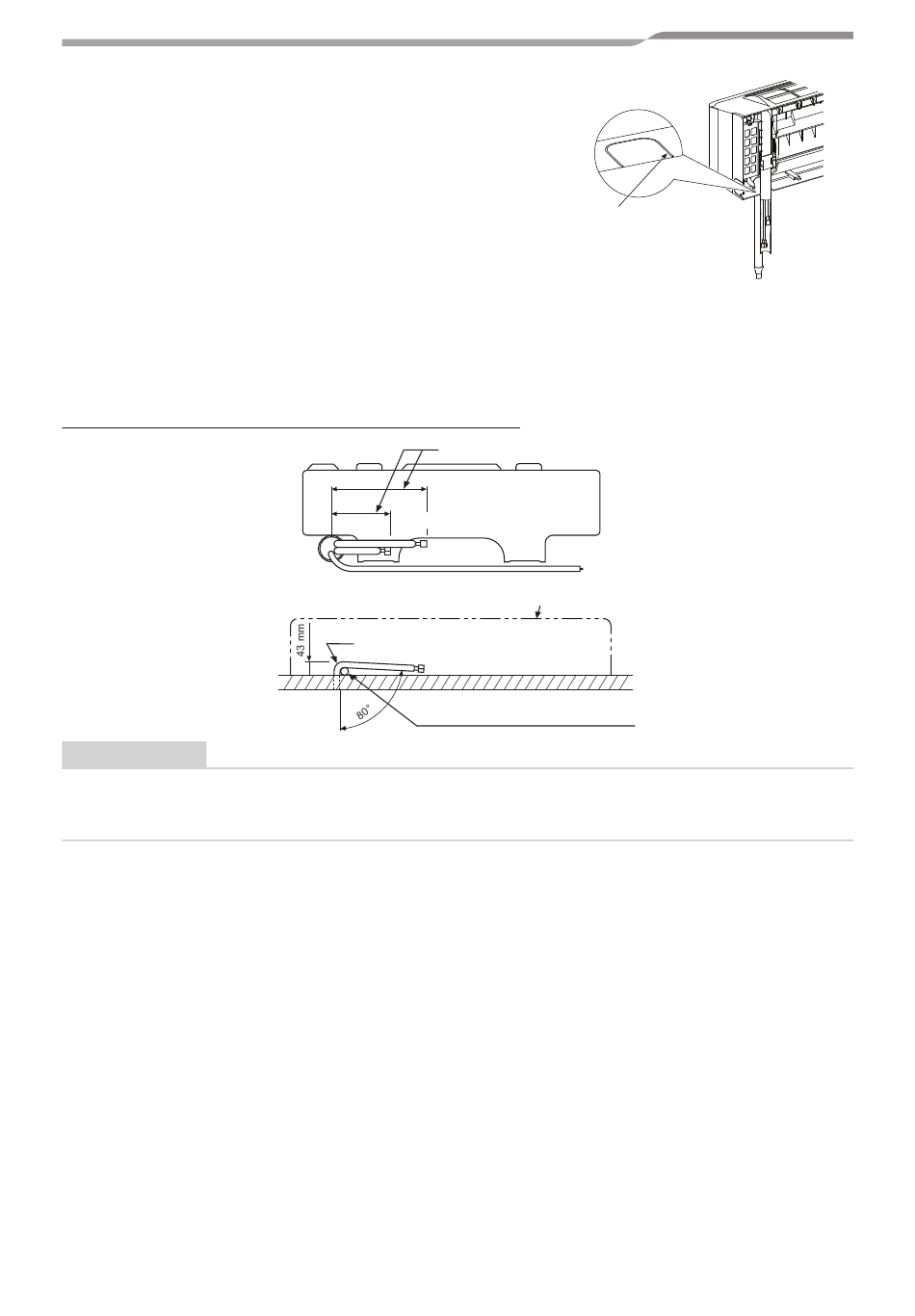

q Branchement gauche avec les tuyaux
Courbez le tuyau de branchement de façon à ce qu'il repose à 43 mm au-dessus de la surface du mur. Si
le tuyau de branchement repose à plus de 43 mm au-dessus de la surface du mur, l'unité intérieure peut
être mal fixée au mur. Lorsque vous courbez le tuyau de branchement, veillez à utiliser un ressort de
cintrage de manière à ne pas écraser le tuyau.
Courbez le tuyau de branchement dans un rayon de 30 mm.
Pour brancher le tuyau après installation de l'unité (illustration)
REMARQUE
Si le tuyau n'est pas correctement courbé, l'unité intérieure peut être mal fixée au mur.
Après avoir passé le tuyau de de branchement dans le trou du tuyau, connectez le tuyau de
branchement aux tuyaux auxiliaires et enveloppez-les avec la bande de parement.
(A l'avant de l'évasement)
570 mm Côté gaz
420 mm
Côté liquide
Formation vers l'extérieur de l'unité intérieure
R 30 mm (Utilisez un mandrin en
polyéthylène poli ou un autre outil
semblable pour courber le tuyau.)
Utilisez la poignée d'un tournevis, etc.
‒ 18 ‒
Manuel d'installation
Fente
