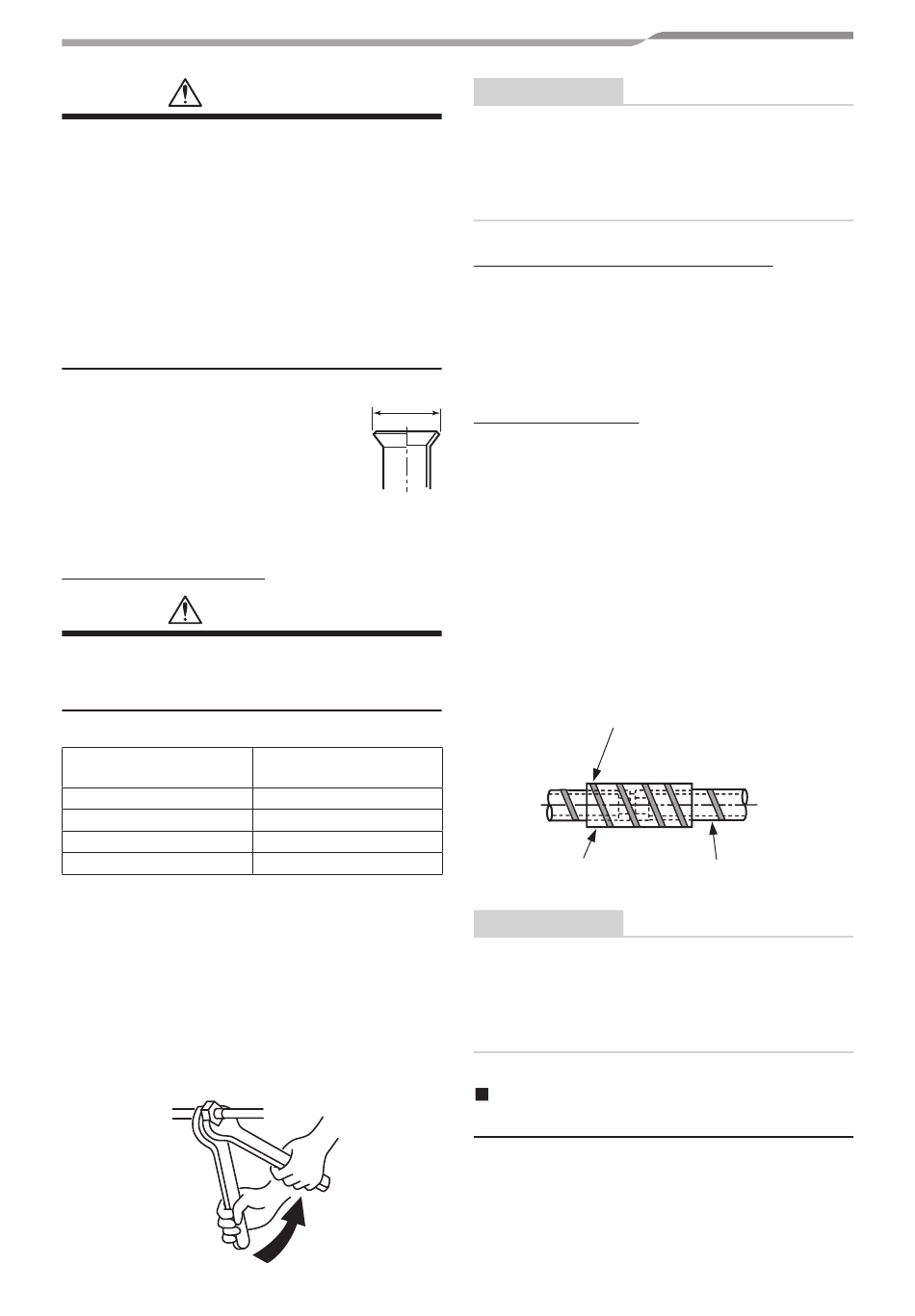

ATTENTION
• Lors du retrait des aspérités, ne rayez pas la
surface intérieure de la partie évasée.
• Lors de l'usinage de l'évasement, si des
rayures sont générées sur la surface
intérieure de la partie évasée, il y a un risque
de fuite de gaz frigorigène.
• Vérifiez que la pièce évasée n'est pas
égratignée, déformée, étagée ou aplatie et
qu'il n'y a pas d'éclats collés ou d'autres
problèmes après l'opération d'évasement.
• N'appliquez pas d'huile pour machine
frigorifique sur la surface de l'évasement.
* Si l'évasement est réalisé avec l'outil
d'évasement traditionnel, tirez-le
vers l'extérieur d'environ 0,5 mm de
plus que pour le R22 afin de l'ajuster
à la taille d'évasement spécifique. Le
calibre de tuyau en cuivre est utile
pour ajuster la taille de la marge de
saillie.

Serrage des raccords

ATTENTION
• N'appliquez pas un couple excessif.
Autrement, l'écrou pourrait se casser dans
certaines conditions.
Diamètre extérieur du
tuyau de cuivre
6,4 mm (dia.)
9,5 mm (dia.)
12,7 mm (dia.)
15,9 mm (dia.)
q Couple de serrage des raccordements de
tuyau évasé
Des raccordements incorrects peuvent non
seulement provoquer une fuite de gaz, mais aussi
altérer le cycle de réfrigération.
Alignez les centres des tuyaux de raccordement
et serrez l'écrou d'évasement autant que possible
avec les doigts. Ensuite, serrez l'écrou avec une
clé plate et une clé dynamométrique comme
illustré dans la figure.
Utilisez une clé double
A
(Unité : N•m)
Couple de serrage
14 à 18 (1,4 à 1,8 kgf•m)
33 à 42 (3,3 à 4,2 kgf•m)
50 à 62 (5,0 à 6,2 kgf•m)
68 à 82 (6,8 à 8,2 kgf•m)
‒ 22 ‒
CONDITIONS
Selon les conditions d'installation, l'application
d'un couple de serrage trop élevé risque
d'abîmer l'écrou.
Serrez l'écrou en ne dépassant pas le couple
de serrage spécifié.
Tuyauterie sur l'unité extérieure
• La forme de la soupape varie en fonction de
l'unité extérieure.
Pour savoir comment procéder, consultez
le Manuel d'installation fourni avec l'unité
extérieure.

Isolant thermique

L'isolation thermique des tuyaux doit être réalisée
séparément pour le côté liquide et le côté gaz.
Comme les deux tuyaux du côté liquide et du
côté gaz sont à basse température pendant
la climatisation, l'isolation thermique doit être
suffisante pour éviter la condensation.
• Un isolant thermique d'une résistance de 120°C
ou plus doit être utilisé pour le tuyau du côté
gaz.
• La section de raccordement des tuyaux de
l'unité intérieure doit être isolée thermiquement
de façon adéquate et compacte avec l'isolant
thermique fourni.
Fixez avec de la bande vinyle
Isolant thermique
(fourni)
CONDITIONS
Appliquez bien le calorifugeage à la section de
raccordement des tuyaux de l'unité intérieure
jusqu'à la racine et sans exposer les tuyaux.
(l'exposition à l'extérieur des tuyaux se soldera
par une fuite d'eau.)
Test d'étanchéité/Purge d'air,
etc.
Pour effectuer le test d'étanchéité, la purge d'air,
l'ajout de réfrigérant et le contrôle des fuites de
gaz, reportez-vous au Manuel d'installation fourni
avec l'unité extérieure.
Manuel d'installation
Tuyau côté local
