Isolez Les Conduites - Toshiba RAV-RM561KRTP-E Manuel D'installation

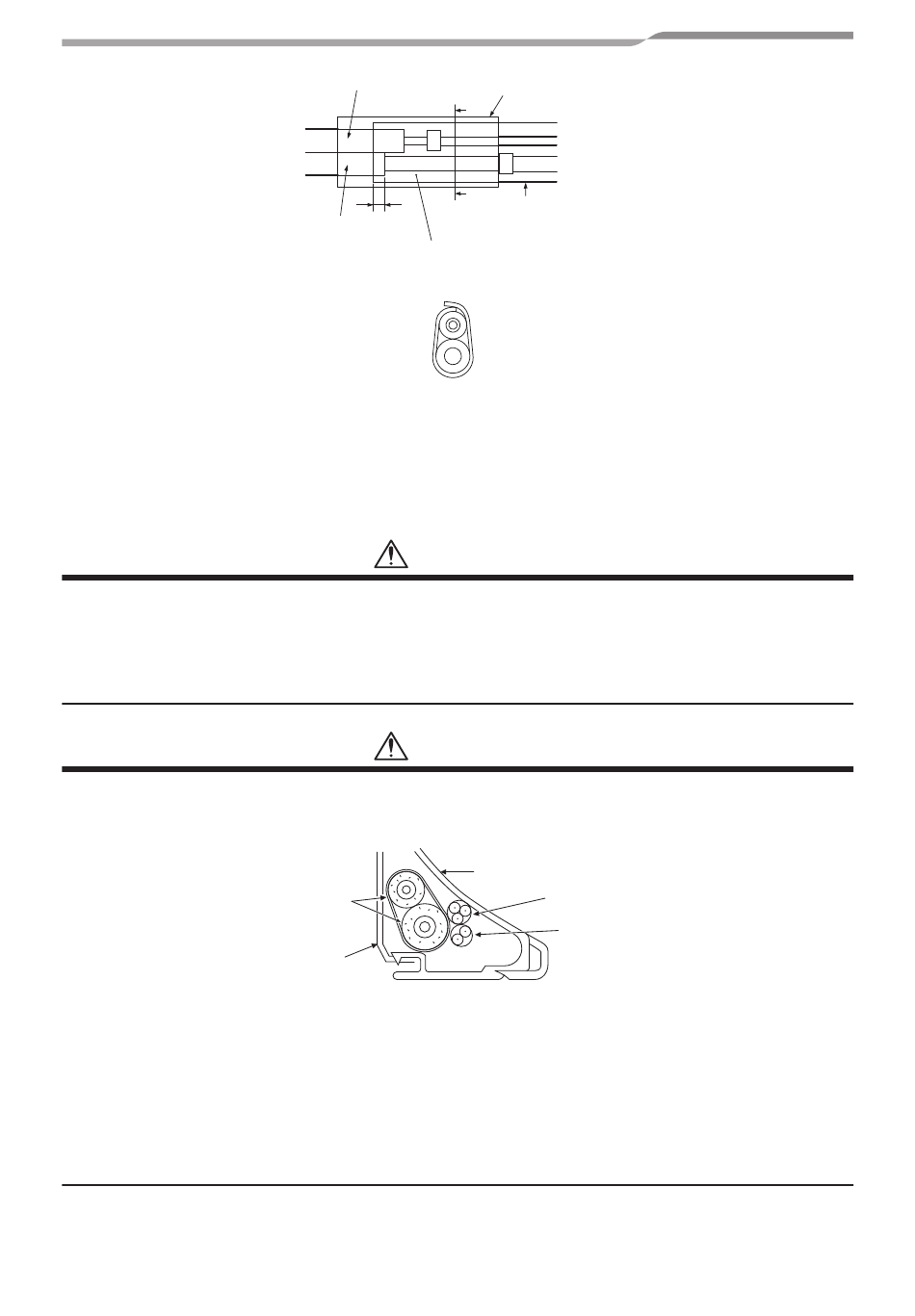

Coupe transversale de la bande d'isolant thermique A-A
Placez la partie fendue de l'isolant thermique vers le haut.

▼ Isolez les conduites

Isolez l'unité intérieure complètement de façon qu'il n'y ait pas d'espace en utilisant l'isolant thermique
fourni.
Appliquez l'isolant de façon sure tout le long de la section de connexion de la conduite de l'unité
intérieure de façon qu'il n'y ait pas de zone exposée.
(l'exposition à l'extérieur des tuyaux se soldera par une fuite d'eau.)
Quand vous enroulez l'isolant thermique autour de la conduite, assurez-vous que l'ouverture fendue
soit dirigée vers la surface du plafond.
• Reliez les tuyaux auxiliaires (deux) et les câbles d'alimentation et de commande avec de la bande
de parement. En cas de tuyautage à gauche et arrière gauche, reliez uniquement les tuyaux
auxiliaires (deux) avec la bande de parement.
• Arrangez soigneusement les tuyaux de façon à ce qu'aucun ne dépasse de la plaque arrière de
l'unité intérieure.
• Connectez soigneusement les tuyaux auxiliaires et les tuyaux de branchement les uns aux autres et
découpez la bande isolante sur le tuyau de branchement pour éviter la double application de bande
au niveau du joint ; en outre, scellez le joint avec de la bande vinyle, etc.
• La condensation occasionnant des dysfonctionnement de l'appareil, veillez à isoler les deux tuyaux
de branchement.
(Utilisez de la mousse de polyéthylène comme matériau isolant.)
• Veillez à ne pas écraser le tuyau en le courbant.
19-FR
Côté gaz
10
Côté liquide
Coupez l'isolant thermique du tuyau de gaz
(acheté séparément) en laissant un espace de
10 mm avec la protection du tube de protection.
Tuyaux auxiliaires
Plaque d'installation
Isolant thermique fourni
A
A
Tube de protection
d'unités intérieures
ATTENTION
ATTENTION
Unité intérieure
Câblage d'alimentation
Câblage de commande
‒ 19 ‒
Manuel d'installation
