INSTALLATION DES TUYAUX ET DU TUYAU
D'EVACUATION

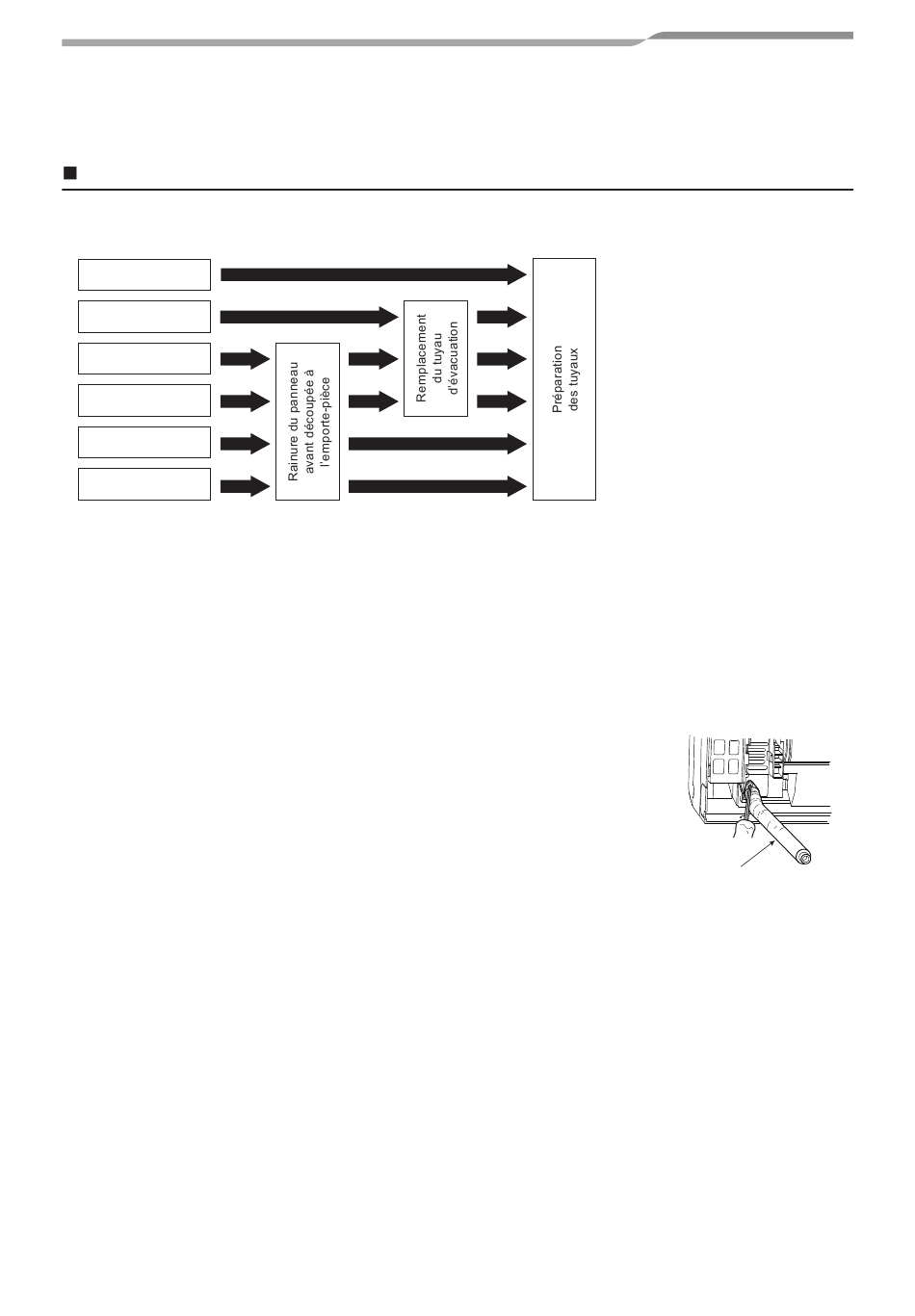

Formation des tuyaux et du tuyau d'évacuation
* Comme la condensation entraîne des pannes, n'oubliez pas d'isoler les deux tuyaux de raccordement.
(Utiliser de la mousse de polyéthylène comme matériau isolant.)
Arrière droite
Arrière gauche
En bas à gauche
Gauche
En bas à droite
Droite
1. Rainure du panneau avant découpée à l'emporte-pièce
Avec une pince, découpez la rainure sur la gauche ou la droite du panneau avant pour la connexion à
gauche ou à droite, et la rainure du côté inférieur gauche ou droit du panneau avant pour la connexion
inférieure gauche ou droite.
2. Remplacement du tuyau d'évacuation
Pour un branchement du côté gauche, en bas à gauche ou à l'arrière gauche, il est nécessaire de
remplacer le tuyau d'évacuation et le bouchon de vidange.
Comment retirer le tuyau d'évacuation
• Le tuyau d'évacuation peut être retiré en retirant la vis qui fixe le tuyau
d'évacuation et en extrayant ce dernier.
• Lors du retrait du tuyau d'évacuation, faites attention aux bordures aiguisées
de la plaque en acier. Celles-ci peuvent provoquer des blessures.
• Pour installer le tuyau d'évacuation, insérez-le fermement jusqu'à ce que la
pièce de connexion entre en contact avec l'isolant thermique, et fixez-le avec
la vis d'origine.
