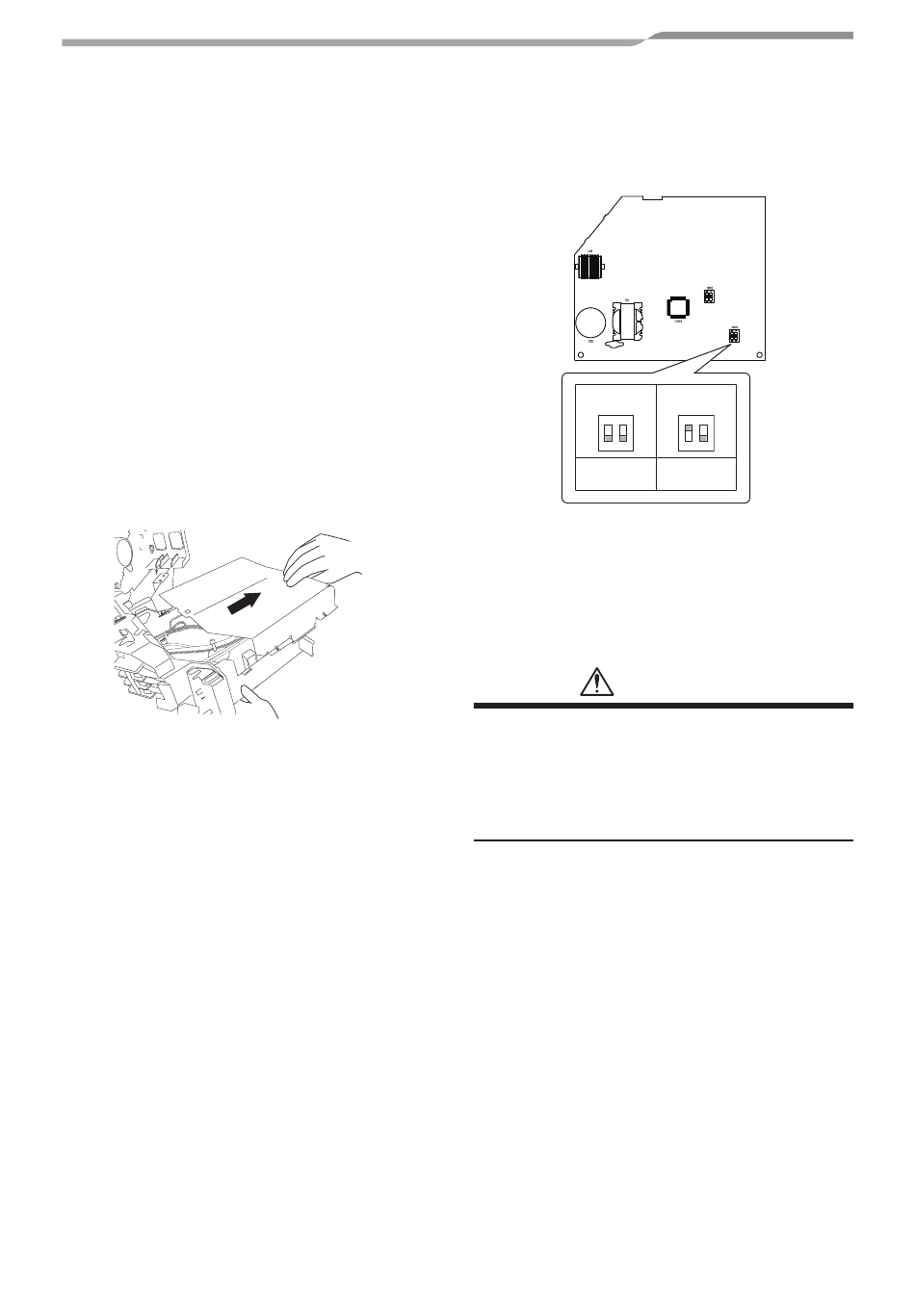

Pour régler SW01
1
Déposez la face avant.
• Avant de déposer la face avant, placez le
volet d'air à l'horizontale, comme le montre
l'illustration.
• Déposez les vis qui maintiennent la face
avant et séparez-la de l'unité intérieure.
2
Déposez le câble de masse, le capteur
TC et TCJ le conducteur du moteur
(moteur de volet d'air, moteur de
ventilateur).
3
Déposez les vis et le boîtier de commande
électrique.
39-FR
4
Déposez le couvercle du boîtier de
commande électrique et réglez le bit1 de
SW01 de la carte sur ON.
(Ne touchez pas SW02 car il sert à un autre
réglage.)
SW01: OFF
SW02: OFF
ON
1
Réglage par
défaut en usine
5
Posez les pièces dans l'ordre inverse de la
dépose 1 à 3.
Montez les capteurs et les conducteurs de
moteur (ventilateur et volet d'air) dans la
position d'origine.
Reliez les conducteurs de capteurs et de
moteurs en position d'origine. Si vous ne
les reliez pas comme à l'origine, sachez
que le système ne fonctionnera pas et que
de nombreuses autres erreurs risquent de
survenir.
‒ 39 ‒
Manuel d'installation
SW01: ON
SW02: OFF
ON
2 1 2
Après réglage
ATTENTION
