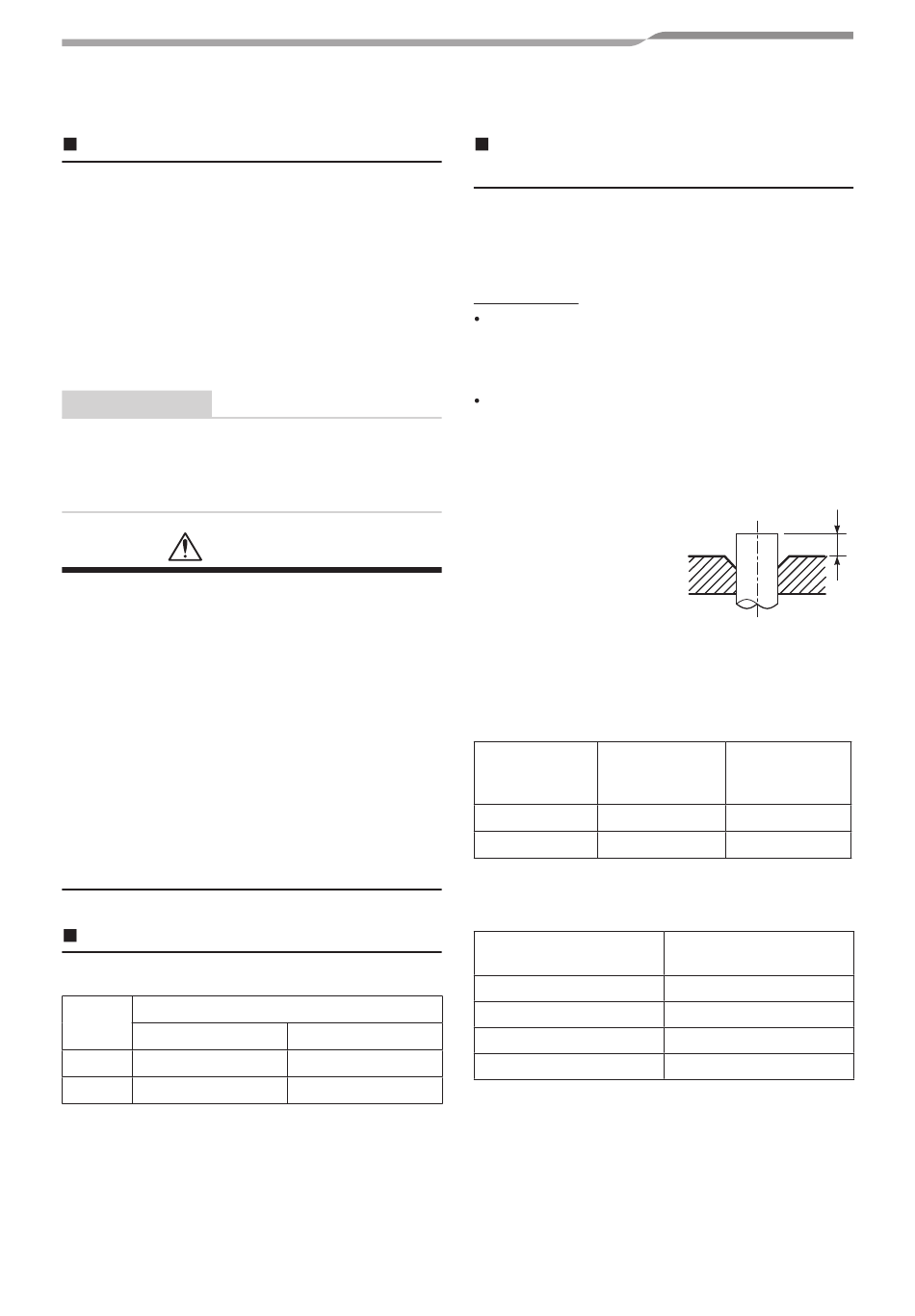

TUYAUX DE REFRIGERANT

Tuyaux de réfrigérant
1. Utilisez un tuyau en cuivre de 0,8 mm
ou plus d'épaisseur. (Dans le cas où
le diamètre du tuyau est de 15,9, avec
1,0 mm ou plus.)
2. Les écrous évasés et l'évasement
diffèrent également de ceux des tuyaux du
réfrigérant traditionnel.
Retirez l'écrou évasé fourni avec l'unité
principale du climatiseur et utilisez-le.
CONDITIONS
Si le tuyau du réfrigérant est long, placez des
supports tous les 2,5 à 3 m afin de le maintenir.
Autrement, cela risque de provoquer un son
anormal.
4 POINTS IMPORTANTS POUR LA
TUYAUTERIE
1. Les connecteurs mécaniques réutilisables et
les raccords évasés ne sont pas autorisés
à l'intérieur. Lorsque des connecteurs
mécaniques sont réutilisés à l'intérieur,
les pièces d'étanchéité doivent être
renouvelées. Lorsque des raccords évasés
sont réutilisés à l'intérieur, la pièce évasée
doit être refabriquée.
2. Raccordement étanche (entre les tuyaux et
l'unité)
3. Évacuez l'air des tuyaux de raccordement à
l'aide de la POMPE À VIDE.
4. Vérifiez la fuite de gaz. (Points raccordés)
Taille du tuyau
RAV
Côté gaz
RM561
RM801
21-FR
ATTENTION
TAILLE DU TUYAU (mm)
Côté liquide
12,7 6,4
15,9 9,5
Longueur de tuyau et différence
de hauteur admissibles
Elles varient selon le type d'unité extérieure.
Pour en savoir davantage, consultez le Manuel
d'installation fourni avec l'unité extérieure.
Evasement
Coupez le tuyau avec un coupe-tubes.
Supprimez toutes les bavures.
Les bavures restantes peuvent provoquer une
fuite de gaz.
Insérez un écrou d'évasement dans le tuyau et
évasez le tuyau.
Comme les tailles d'évasement du réfrigérant
R32 ou R410A diffèrent de celles du réfrigérant
R22, les nouveaux outils d'évasement destinés
au R32 ou au R410A
sont recommandés.
Cependant, les outils
traditionnels peuvent
être utilisés en ajustant
la marge de saillie du
tuyau en cuivre.
q Marge de saillie de l'évasement : B
(Unité : mm)
Rigide (de type à clabot)
Diamètre
extérieur du
tuyau de cuivre
6,4 , 9,5
12,7 , 15,9
q Dimension en mètres du diamètre de
l'évasement : A (Unité : mm)
Diamètre extérieur du
tuyau de cuivre
(dia. : mm)
‒ 21 ‒
Manuel d'installation
Outil utilisé
0,5 à 1,0
0,5 à 1,1
6,4
9,5
12,7
15,9
B
Outil
traditionnel
1,0 à 1,5
1,5 à 2,0
+0
A
-0,4
9,1
13,2
16,6
19,7
