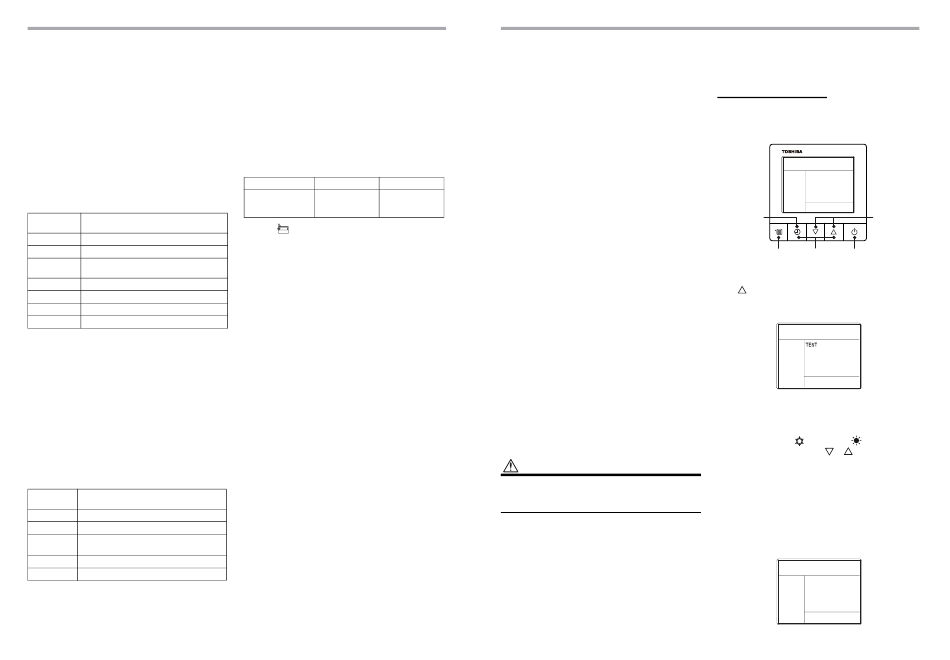

 Pour garantir un meilleur
chauffage
Lorsqu'il est difficile d'obtenir un chauffage satisfaisant
à cause du lieu d'installation de l'unité intérieure ou de
la structure de la pièce, vous pouvez augmenter le
seuil de température. Utilisez aussi un circulateur ou
un autre matériel pour faire circuler l'air près du
plafond.
Respectez la procédure de fonctionnement de base (
2 3 4 5 6 7
→ → → → → → ).
[06]
• Spécifiez pour le Nº code dans la Procédure
• Pour les données définies dans la Procédure
sélectionnez les données définies de la valeur-seuil
de la température dans le tableau ci-dessous.
Valeur à
Modification du seuil de température
indiquer
0000 Pas d'écart
0001 +1°C
+2°C
0002
(Réglage par défaut en usine)
0003 +3°C
0004 +4°C
0005 +5°C
0006 +6°C
 Réglage du témoin lumineux
du filtre
Vous pouvez modifier la minuterie d'alarme du filtre
(indiquant de nettoyer le filtre) sur la télécommande en
fonction de l'installation.
Respectez la procédure de fonctionnement de base (
2 3 4 5 6 7
→ → → → → →
).
[01]
• Spécifiez pour le Nº code dans la Procédure
• Pour les données définies dans la Procédure
sélectionnez les données définies de la minuterie
d'alarme du filtre dans le tableau suivant.
Valeur à
Minuterie d'alarme du filtre
indiquer
0000 Aucun
0001 150 H
2500 H
0002
(Réglage par défaut en usine)
0003 5000 H
0004 10000 H
• La minuterie du filtre peut ne pas être disponible
selon la télécommande.
35-FR
 Capteur de la télécommande
En principe, le capteur de température de l'unité
intérieure détecte la température de la pièce.
Configurez le capteur de la télécommande pour qu'il
puisse calculer la température à proximité.
Sélectionnez des éléments suivant la procédure de
1 2 3
→ → →
fonctionnement de base (
7
).
[32]
• Spécifiez pour le Nº code dans la Procédure
1
• Sélectionnez les données suivantes pour les
données définies dans la Procédure
4
.
5
, Valeur à indiquer 0000
Pas utilisé
Capteur de la
(Réglage par
télécommande
défaut en usine)
Lorsque clignote, le capteur de la télécommande
est défaillant.
Sélectionnez les données définies [0000] (non utilisé)
ou remplacez la télécommande.
 Commande centralisée
Dans une commande de groupe, une télécommande
peut commander jusqu'à 8 ou 16 unités maximum.
(Selon l'unité extérieure.)
• La télécommande câblée peut uniquement
commander une commande de groupe. La
télécommande sans fil n'est pas disponible pour ce
contrôle.
• Concernant la procédure de câblage et les fils du
système de câblage individuel (ligne frigorigène
identique), consultez la section « 7. Connexion
électrique » de ce manuel.
• Le câblage entre les unités intérieures dans un
1 groupe est réalisé dans la procédure suivante.
• Raccordez les unités intérieures en connectant les
4
câbles des unités de télécommande à partir des
.
borniers de télécommande (A/B) de l'unité intérieure
5
,
raccordée avec une télécommande aux borniers de
télécommande (A/B) de l'autre unité intérieure.
(Aucune polarité)
• Pour la configuration d'adresse, reportez-vous au
manuel d'installation joint à l'unité extérieure.
9

Essai de fonctionnement

 Opérations préliminaires
• Avant la mise sous tension par le disjoncteur,
4 5 6 procédez comme suit.
→ → →
1) À l'aide d'un contrôleur d'isolement (500 VMΩ),
4 vérifiez que la résistance est d'au moins 1 MΩ
.
entre le bornier L à N et la terre.
En cas de détection d'une résistance inférieure à
5
.
1 MΩ, ne faites pas fonctionner l'unité.
0001
2) Vérifiez si la vanne de l'unité extérieure est
complètement ouverte.
Non utilisé
• Pour protéger le compresseur lors de l'activation,
laissez le système sous tension pendant 12 heures
ou plus avant sa mise en marche.
• Avant de démarrer un essai de fonctionnement,
assurez-vous de régler les adresses en vous
reportant au manuel d'installation fourni avec l'unité
extérieure.)
 Exécuter un essai de
fonctionnement
Faites fonctionner le climatiseur avec la télécommande
comme d'habitude.
Pour la procédure de fonctionnement, reportez-vous
au Manuel du propriétaire fourni avec l'unité externe.
Un essai de fonctionnement forcé peut être exécuté
suivant la procédure ci-après, même si le
fonctionnement s'arrête en cas de DESACTIVATION
par thermostat.
Afin d'éviter tout fonctionnement en série, l'essai de
fonctionnement forcé est désactivé après un délai de
60 minutes et le système repasse en mode de
fonctionnement normal.
ATTENTION ATTENTION
N'utilisez pas l'essai de fonctionnement forcé dans des
cas autres que l'essai de fonctionnement car il applique
une charge excessive aux dispositifs.
– 18 –
Télécommande avec fil
N'oubliez pas d'arrêter le climatiseur avant de
procéder aux réglages.
(Modifiez les paramètres lorsque le climatiseur ne
fonctionne pas.)
4 3
3 1 2
1
Appuyez simultanément sur les touches
d'arrêt de minuterie et la touche de réglage
[ ] et maintenez-les enfoncées pendant
10 secondes ou plus. [TEST] apparaît sur
l'afficheur et l'exécution du test est autorisée.
2
Appuyez sur la touche MARCHE/ARRÊT.
3
Appuyez sur la touche de menu pour
sélectionner le mode de fonctionnement.
Sélectionnez [ Froid] ou [ Chaud] avec
la touche de réglage [ ] [ ].
• Ne faites pas fonctionner le climatiseur dans un
mode autre que [Froid] ou [Chaud].
• La fonction de commande de température est
désactivée durant l'essai de fonctionnement.
• Le code de vérification s'affiche comme d'habitude.
4
Après l'essai de fonctionnement, appuyez sur
la touche d'arrêt de minuterie pour l'arrêter.
([TEST] disparaît de l'affichage et le climatiseur
retourne au mode d'arrêt normal.)
36-FR
