Toshiba Super Modular Multi MMU-AP0091H Manuel D'installation page 106

La fermeture hermétique de la bande de nylon réduira l'efficacité de l'isolation. Ne serrez la bande de nylon
que dans la mesure où elle ne modifie pas la forme de l'isolation.
1. Étant donné que la vidange est une vidange par gravité, veillez à ce que la tuyauterie à l'extérieur de
l'unité dispose d'une pente négative.

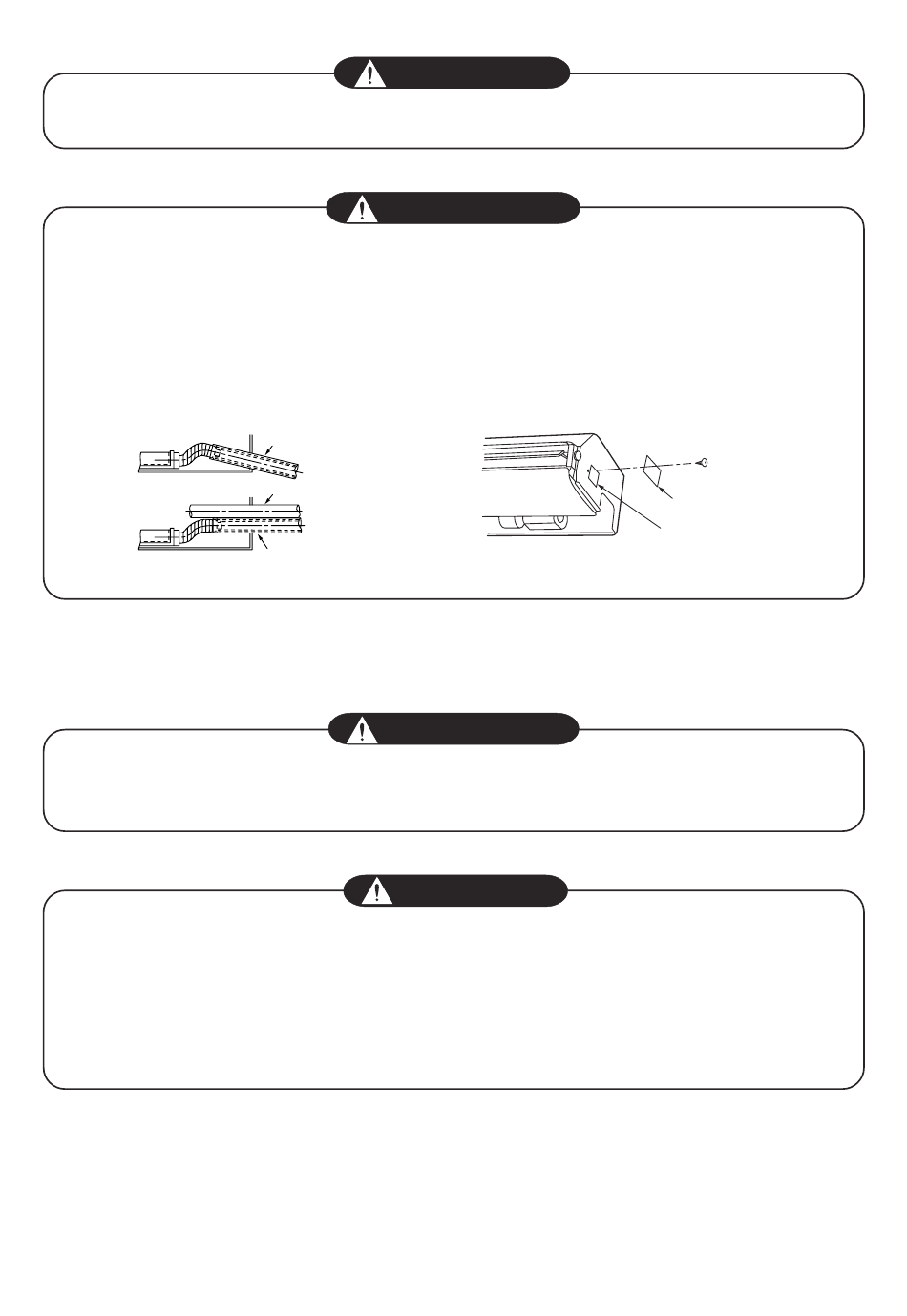

2. Si la tuyauterie est installée comme indiqué sur les illustrations, la vidange ne fonctionnera pas. Évitez
ces conditions.
3. Une fois l'installation de la tuyauterie terminée, retirez le couvercle du trou de vérification situé sur le côté
droit de l'unité, ajoutez de l'eau dans le bac de récupération via le trou de vérification puis vérifiez que
l'eau s'écoule complètement.
NG
NG
6) Modèle mural
Installez le tuyau de vidange conformément au manuel d'installation, afin que l'eau puisse s'écouler
complètement, puis isolez les tuyaux afin qu'aucune condensation ne se forme sur ces derniers.
Une installation incorrecte de tuyau se traduirait par des fuites d'eau internes sur les équipements, etc.
• Isolez complètement les tuyaux de vidange intérieurs.
• Isolez le raccordement avec l'unité intérieure.
Une isolation incomplète se traduirait par la formation de condensation.
• Veillez à ce que les pentes négatives du tuyau de vidange soient de 1/100 ou plus, ne dirigez pas le tuyau
de vidange vers un autre tuyau et ne créez pas de trappe.
Ceci pourrait provoquer des bruits inhabituels.
• N'appliquez pas de poussée excessive sur le raccord du tuyau de vidange.
PRÉCAUTION
PRÉCAUTIONS
Tuyau de vidange
Tuyau de réfrigérant
Tuyau de vidange
PRÉCAUTIONS
IMPÉRATIFS
106
Couvercle du trou
de vérification
Trou de vérification
