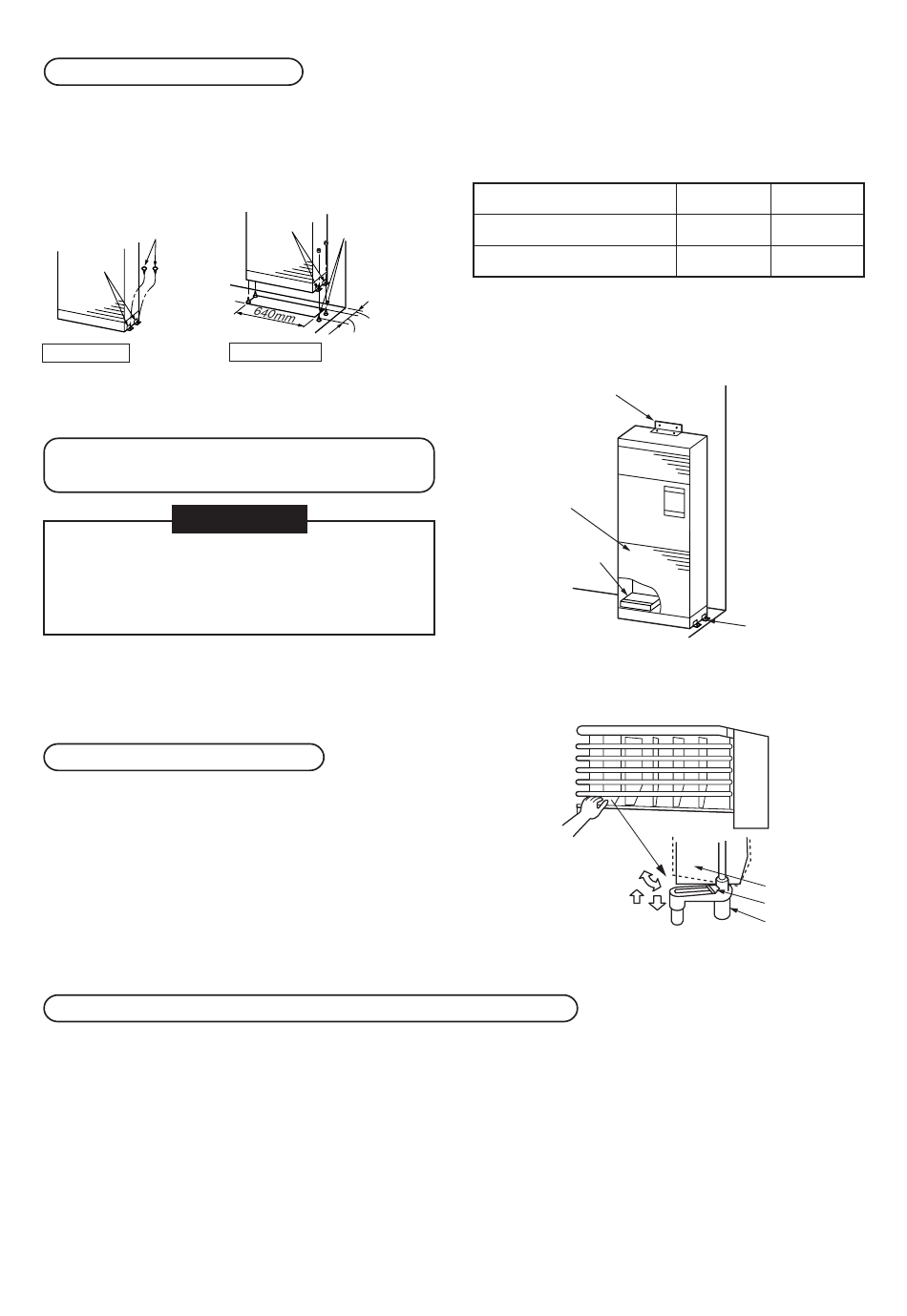

Fixation au sol de l'unité
Utilisez la fixation au sol fournie pour fixer la partie inférieure droite et latérale gauche de l'unité intérieure au sol.
Pour fixer l'unité intérieure, utilisez les vis de la plaque latérale et utilisez les boulons à vis ou les boulons d'ancrage
pour fixer respectivement au sol, puis fixez l'unité intérieure aux quatre endroits, deux à droite et deux à gauche.
Boulons à vis (4 au
total à droite et à gauche)
Vis pour
la plaque
latérale
Mur en bois
Schéma de fixation de l'unité intérieure
(Exemple)
IMPÉRATIF
Si l'unité intérieure est installée au sol et au mur
et que le mur et le sol ne sont pas en bois, les six
boulons d'ancrage (M8 × L50 ou plus long) sont
nécessaires. Se les procurer localement.

Direction du louvre vertical

La direction du louvre auto turn (Louvre vertical) peut
changer durant le transport. Conformément au
schéma suivant, soulevez légèrement le louvre
vertical, tournez-le pour le faire coïncider avec la
bielle d'accouplement en plastique, insérez-le dans
l'espace de l'extrusion, puis ajustez le louvre vertical
dans la direction désirée.
Installation de la télécommande (Vendue séparément)
Pour l'installation de la télécommande filaire, suivre le manuel d'installation fourni avec la télécommande.
Pour installer la télécommande sans fil, suivre les instructions du manuel d'installation fournie avec la
télécommande.
• Tirez le câble de la télécommande avec le tuyau de réfrigérant ou le tuyau de vidange. Assurez-vous que le
câble de la télécommande passe au-dessus du tuyau de réfrigérant et du tuyau de vidange.
• Ne pas installer la télécommande à un endroit exposé à la lumière directe du soleil ou à proximité d'un radiateur, etc.
• Mettez la télécommande en service, vérifiez que l'unité intérieure reçoit le signal, puis installez la
télécommande. (Modèle sans fil)
• Installez la télécommande à 1m ou plus d'appareils comme la télévision ou la chaîne stéréo.
(L'image peut être perturbée et du bruit peut être généré.) (Modèle sans fil)
Boulons d'ancrage
Vis pour
(4 au total à droite
la plaque
et à gauche)
latérale
B
A
Mur en béton
Modèle MMF-
Modèles AP0151H à AP0271H
Modèles AP0361H à AP0561H
Équerre de
fixation au mur
Grille d'admission
d'air
Couvercle des
composants
électriques
Tournez le louvre vertical
tout en soulevant légèrement,
puis insérez-le dans
l'espace d'extrusion de
la bielle d'accouplement.
78
A mm B mm
88 de 42 à 92
258 de 52 à 102
Crochet pour
fixer au sol
Louvre vertical
Extrusion
Accouplement
