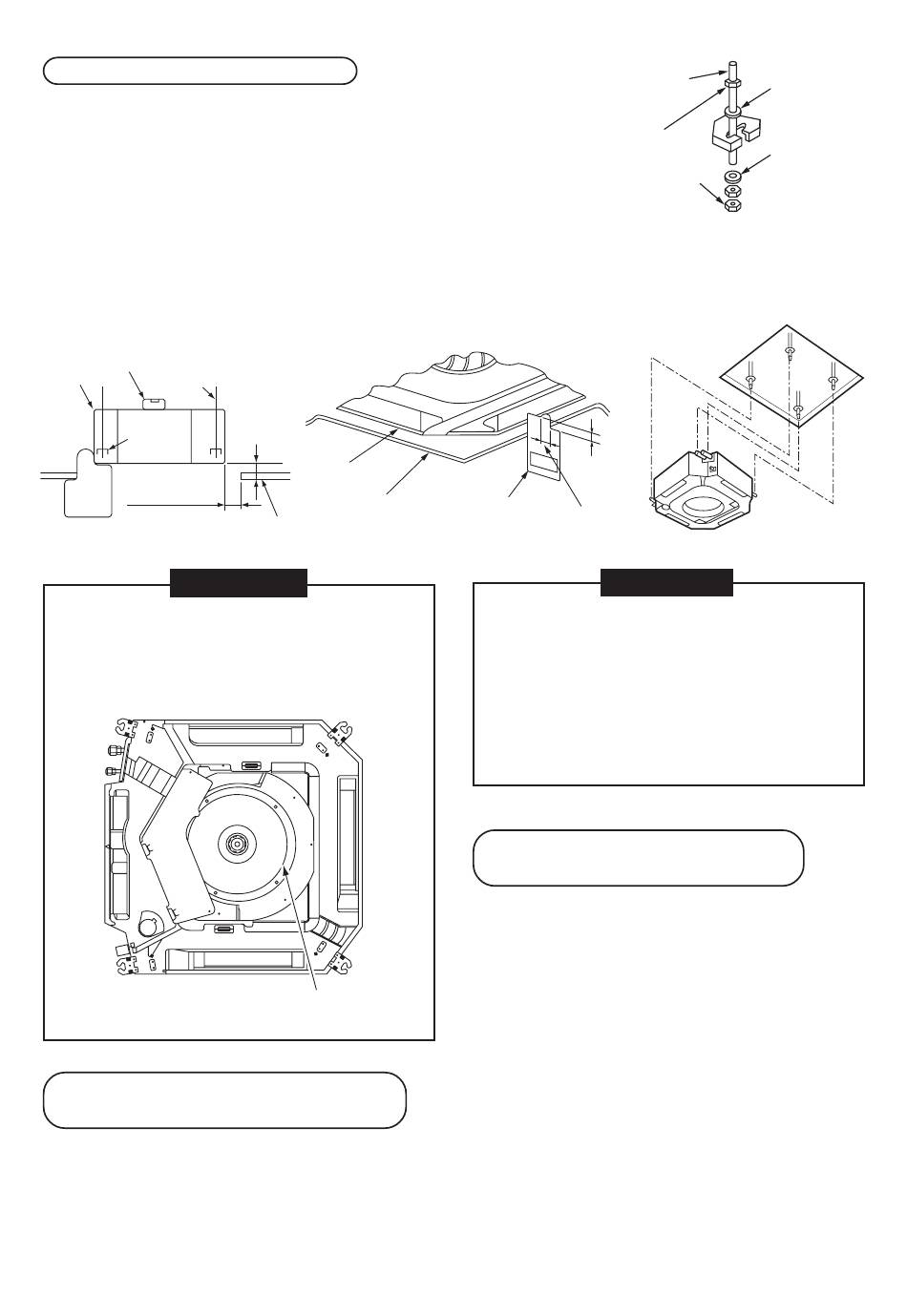

Installation de l'unité intérieure
• Fixez l'écrou (M10 ou W3/8 : à se procurer sur place) et la rondelle
associée (Ø34mm) au boulon de suspension.
• Placez des rondelles et haut et en bas de la rainure en T du crochet
de suspension de l'unité intérieure pour suspendre l'unité intérieure.
• A l'aide d'un niveau à bulle, vérifiez que les quatre côtés sont horizontaux.
(Défaut d'horizontalité : Inférieur à 5mm)
• Coupez le calibre d'installation du patron d'installation.
• A l'aide du calibre d'installation, vérifiez et ajustez l'intervalle entre l'unité
intérieure et le trou d'ouverture du plafond (1) (10 à 35mm commun aux
quatre côtés) et la hauteur de suspension (2) (12 mm : 4 coins).
(A l'aide du sens indiqué sur le calibre d'installation).
Niveau (Horizontal : Inférieur à 5mm)
Boulon de suspension
Unité intérieure
Plaque de
suspension
10 à 35
mm (2)
Calibre Panneau de plafonnage
d'installation
IMPÉRATIF
Avant de procéder à l'installation de l'unité intérieure,
veillez à retirer le coussin de sécurité pour le transport
situé entre le ventilateur et l'entrée d'air. Mettre en
marche l'unité sans retirer le coussin de sécurité
pourrait endommager le moteur du ventilateur.
Veillez à retirer le coussin de sécurité pour
le transport situé entre le ventilateur et l'entrée d'air.
Installation du panneau du plafond
(Vendu séparément)
Installez le panneau du plafond après avoir terminé le
travail de tuyauterie/câblage.
Installez le panneau du plafond comme indiqué dans
le manuel d'installation.
Vérifiez que les dimensions d'installation de l'unité intérieure
et l'ouverture du plafond sont correctes puis installez-le.
+5
0
12 à 17
mm (1)
Unité intérieure
Panneau de
plafonnage
Boulon de suspension
(W3/8 ou M10)
(1) Préférez celles-ci aux rondelles plates
(2) Pour éviter la chute du boulon (sécurité),
1) 12 +5
mm
–0
Calibre
d'installation
2) 10 à
35mm
IMPÉRATIF
Connectez solidement les pièces de raccordement
entre le panneau du plafond et la surface du plafond
ou entre le panneau du plafond et l'unité intérieure.
Si elles ne sont pas complètement raccordées,
les fuites d'air provoqueraient de la condensation
et des fuites d'eau.
Tout d'abord, retirez les chapeaux d'angle de réglage
(4 coins) du panneau du plafond puis installez le
panneau du plafond sur l'unité intérieure.
Installation de la télécommande
(Vendue séparément)
Pour l'installation de la télécommande filaire, reportez-
vous au manuel d'installation associé à la
télécommande.
Pour l'installation de la télécommande sans fil,
reportez-vous au manuel d'installation associé à la
télécommande.
• Ne posez pas la télécommande à un emplacement
directement exposé aux rayons du soleil ou près
d'un fourneau, etc.
• Faites fonctionner la télécommande, vérifiez que
l'unité intérieure reçoit bien le signal puis installez la
télécommande. (Modèle sans fil)
• Installez la télécommande à au moins 1m de
distance d'appareils tels qu'un téléviseur ou une
radio. (L'image pourrait être déformée ou un bruit de
fond pourrait se faire entendre). (Modèle sans fil)
49
(1)
Rondelle
plate M10
(Accessoire)
Écrou
(W3/8 ou M10)
(2)
Rondelle
Écrou
plate M10
(W3/8 ou M10)
(Accessoire)
M10 sur site.
veillez à le placer juste sous le crochet
de suspension, comme indiqué sur la
figure.
