5-12. Rinçage
Le procédé de rinçage utilise la pression du gaz pour éliminer les corps étrangers situés à l'intérieur des tuyaux.

Les trois effets principaux

(1) Neutralise l'oxydation qui s'était formé à l'intérieur du tuyau lors du brasage, en raison d'un mauvais
"nettoyage à l'azote gazeux".
(2) Enlève tous les corps étrangers ainsi que la moisissure qui ont pénétrés à l'intérieur des tuyaux lors d'une
mauvaise manipulation.
(3) Vérifie les raccordements dans le système de tuyauterie entre l'unité intérieure et extérieure.

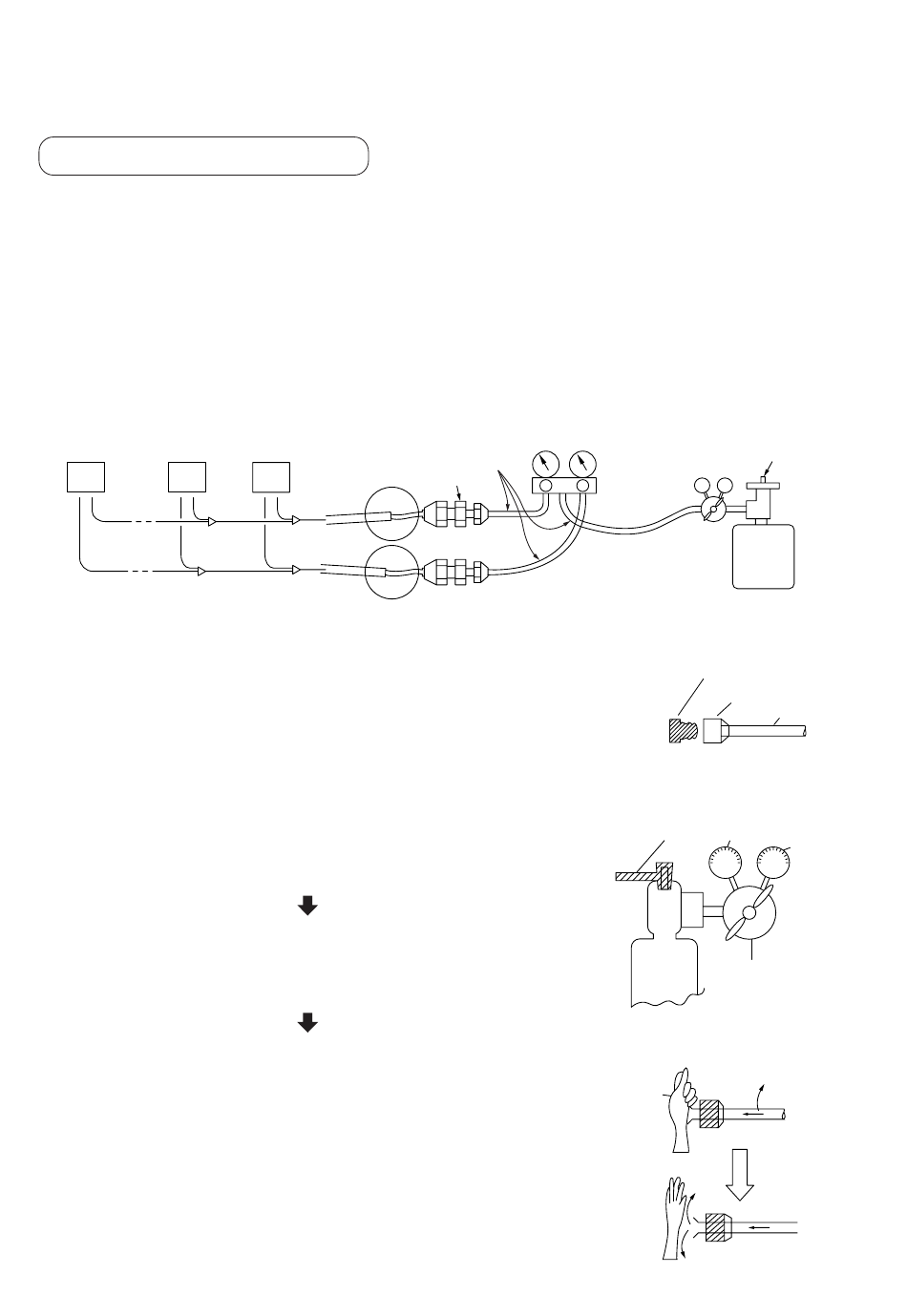

[Exemple d'organisation du travail]
1. Installez une vanne de détente sur un cylindre d'azote. (Les gaz fluorocarbures et le dioxyde de carbone
riquent de favoriser la condensation, et l'oxygène de provoquer une explosion.)
2. Raccordez la vanne de détente à un collecteur de mesures, puis aux tuyaux côté gaz et côté liquide de l'unité
extérieure.
Unité intérieure
N 2
3. Du côté de l'unité intérieure, obturez tous les tuyaux côté gaz excepté
ceux por l'unité intérieure qui doivent être rincés.
4. Ouvrez la vanne source sur le cylindre d'azote et augmentez la
pression du côté secondaire de la vanne de détente jusqu'à ce qu'elle
atteigne 0.5MPa (5kg/cm
raccordée côté gaz.
5. Rinçage
Appuyez sur l'extrémité du tuyau côté gaz intérieur avec votre paume.
Lorsque la pression devient si grande que vous ne pouvez plus maintenir
votre paume sur l'extrémité du tuyau, retirez la du tuyau. (Il s'agit du
premier rinçage.) Pressez à nouveau votre paume contre l'extrémité.
Rinçez le tuyau une seconde fois.
(Lorsque vous effectuer un rinçage, placez un morceau de toile sur
l'extrémité du tuyau, puis vérifiez si des débris ou de la moisissure s'y
sont déposés. Répétez le processus de rinçage jusqu'à ce que plus
rien ne sorte du tuyau.)
6. Fermez la vanne du collecteur, puis répétez le processus pour l'unité
intérieure suivante (de la N° 2 à la N° N). Fermez la vanne du
collecteur, ouvrez la vanne collecteur raccordée côté liquide pour
permettre à l'azote de sortir et de rinçer ce tuyau côté liquide.
Tuyau en cuivre Ø6.4
1
Raccord de tuyau de tailles diff.
2
G), puis ouvrez la vanne du collecteur
Vanne du
collecteur
V V
L H
de mesure
28
Vanne source
Vanne
de détente
Bombone d'azote gazeux
Obturateur (en laiton)
Raccord conique
Tuyau en cuivre
Vanne
er
1 côté
source
2ème côté
0.5MPa
(5kg/cm²G)
Vanne
Azote
de détente
gazeux
Pression
0.5MPa (5kg/cm²G)
Main
