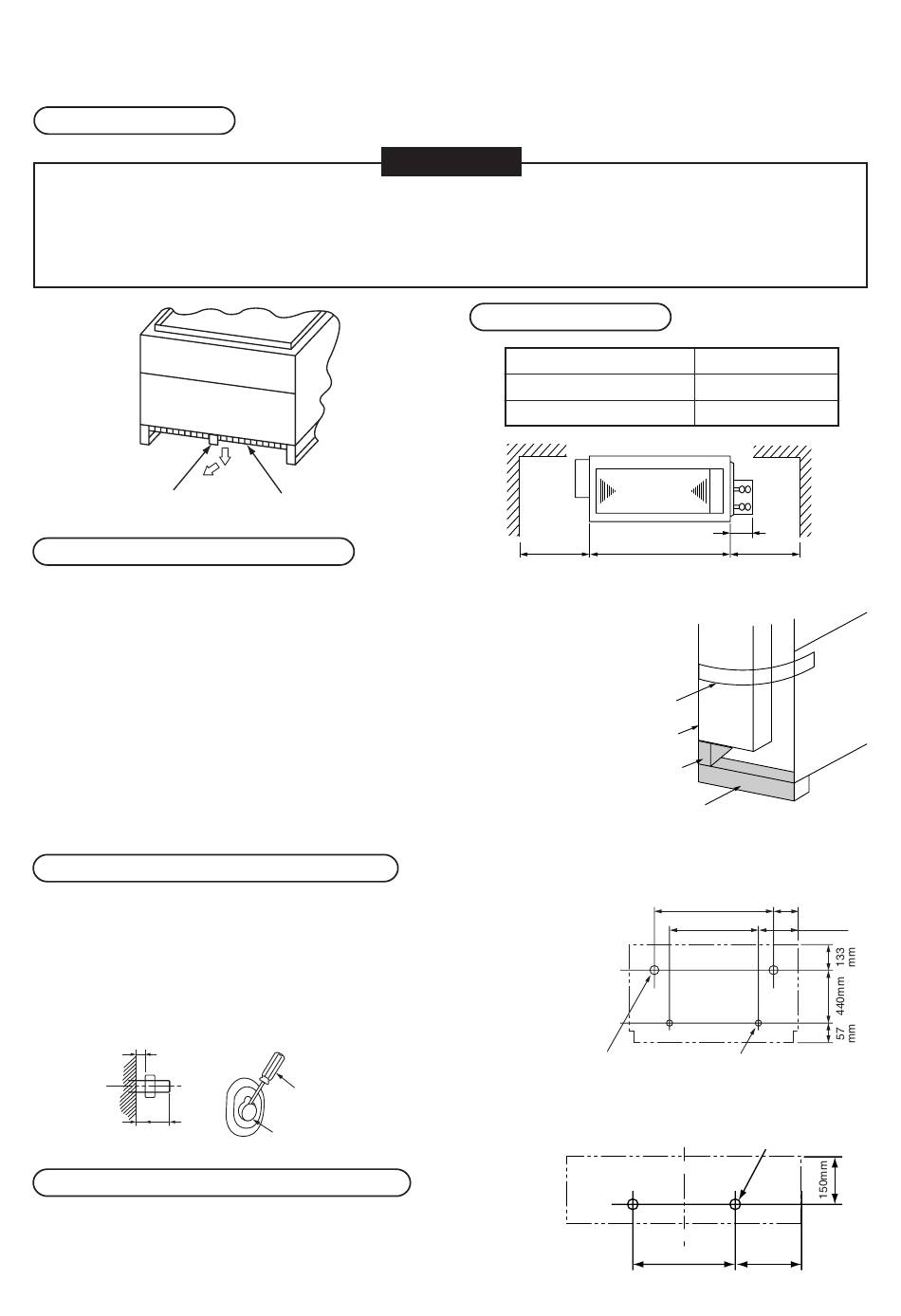

6-11. Modèle vertical encastré
Avant l'installation
• Un filtre de tuyau de vidange pour éviter le colmatage est fourni avec l'unité intérieure. Comme le filtre de
tuyau de vidange se trouve à l'extérieur de l'unité, le colmatage causé par la poussière ou des corps
étrangers peut arriver durant l'installation, assurez-vous de nettoyer le tamis avant la livraison. Veuillez
nettoyer le filtre de tuyau de vidange lors de l'entretien périodique.
• Le filtre à air se trouve sous l'unité principale. Assurez-vous de nettoyer le filtre à air avant livraison.
Tirer le filtre à air jusqu'à
la flèche, puis le retirer.
Installation de l'unité intérieure
1. Transportez l'unité intérieure dans son emballage d'origine
jusqu'à sa zone d'installation.
2. Retirez les coussins de polyéthylène expansé destinés à la protection
durant le transport, qui se trouvent sous les plaques latérales
droite/gauche de l'unité principale et sous le boîtier électrique.
Lors de l'installation de l'unité retirez la bande de transport
collée au boîtier électrique.
3. Installez l'unité intérieure avant de tapisser le mur.
<Fixation de l'unité>
Fixez l'unité intérieure au sol et au mur en attachant deux ou
quatre boulons d'ancrage M8 à la position indiquée sur le schéma
suivant et avec des écrous en utilisant les trous qui se trouvent
sur les plaques latérales gauche/droite.
Fixation murale de l'unité intérieure
Fixez l'unité intérieure au mur de la manière indiquée ci-dessous.
1. Conformément au schéma suivant, fixez quatre boulons d'ancrage M8 au mur.
2. Comme indiqué sur le schéma, attachez fermement les boulons aux deux
boulons d'ancrage supérieurs.
3. À l'aide d'un tournevis, etc, percez un trou d'éjection à l'arrière de l'unité intérieure.
4. Suspendez l'unité intérieure aux boulons d'ancrage.
5. Serrez les écrous aux deux boulons d'ancrage.
1 à 2mm
15mm MAX
Si vous fixez l'unité intérieure au sol
Pour fixer l'unité intérieure au sol, faîtes passer deux boulons
d'ancrage attachés au sol dans un orifice de la plaque inférieure
de l'unité intérieure, puis serrez-les et fixez-les avec les écrous.
IMPÉRATIF
Filtre à air
Tournevis
Trou d'éjection
74
Zone d'installation
Modèle MML-
AP0071BH à AP0121BH
AP0151BH à AP0241BH
220
ou plus
A
( )
Vide technique à la
source d'alimentation
Bande de transport
Boîtier électrique
Coussin en
polyéthylène expansé
Coussin polyéthylène expansé
(gauche et droite)
Monter les deux écrous
supérieurs conformément
au schéma suivant.
Boulons d'ancrage (deux à gauche et à droite)
A
610
910
70
220 ou plus
( )
Vide technique
du côté du tuyau
700mm 125mm
520mm
215mm
Serrer les deux écrous inférieurs
après que l'unité ait été montée.
Arrière
Avant
400mm 275mm
