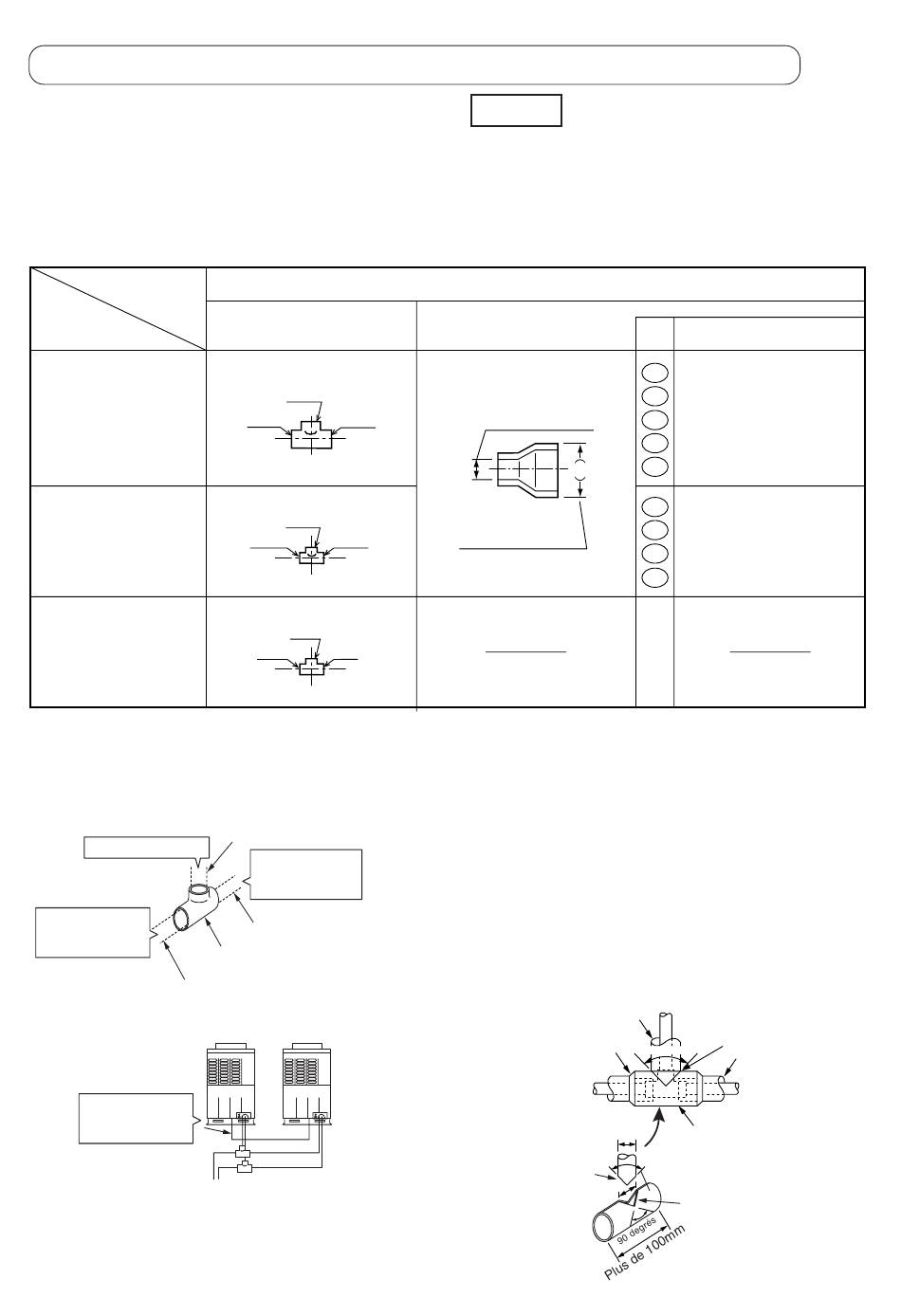

Toshiba Super Modular Multi MMU-AP0091H Manuel D'installation page 22

[3] Joint d'embranchement en T (pour le raccordement de l'unité extérieure)
RBM-BT13E
Lisez les "mesures de sécurité" décrites dans le
manuel d'installation du climatiseur.
• Verifiez les pièces suivantes dans le lot.
• Reportez vous au manuel d'installation du climatiseur pour ce qui
concerne les matériaux et tailles le la tuyauterie de réfrigérant.
Côté gaz
Côté liquide
Pour le tuyau
d'équilibrage
<Tuyau d'embranchement destiné au tuyau d'équilibrage>
Vers l'unité extérieure
Vers d'autres tuyaux
d'embranchement ou
vers l'unité extérieure
Tuyau utilisé sur le lieu des travaux
• Lorsque deux unités sont
combinées, raccordez directement
entre les deux unités extérieures.
Raccordez le tuyau
d'équilibrage
directement.
RBM-BT13E (joint d'embranchement en T)
Joint d'embranchement
Ø38.1
Ø38.1 Ø38.1
1 pc
Ø22.2
Ø22.2
Ø22.2
1 pc
Ø9.5
Ø9.5 Ø9.5
1 pc
Tuyau utilisé sur le lieu des travaux
Vers d'autres tuyaux
d'embranchement ou
vers l'unité extérieure
Tuyau utilisé sur le lieu des travaux
Tuyau d'embranchement destiné
au tuyau d'équilibrage (fourni)
Unité Unité
principale A secondaire B
Pièces
REMARQUE :
Toutes les dimensions sont données en millimètres.
Dans les tableaux suivants, ( ) indique le diamètre à
l'endroit indiqué, et les autres mesures indiquent le
diamètre du tuyau raccordé.
Raccord
Diamètre du tuyau raccordé
(diamètre externe
du raccord)
<Isolation thermique des tuyaux (utilisés sur le site)>
• Assurez vous d'isoler séparément les tuyaux côté liquide,
côté gazeux et d'équilibrage.
(L'isolant thermique du tuyau d'équilibrage n'est pas fourni.)
• Utilisez un isolant résitant à des températures de 120°C ou
plus pour les tuyaux côtés gaz.
• Afin d'isoler thermiquement les tuyaux d'embranchement,
utilisez un isolant pour les joints en T disponible sur le marché
d'une épaisseur de10mm ou plus, ou un isolant fixé
mécaniquement comme le montre le schéma.
• Faites en sorte que la tuyauterie d'embranchement soit
complètement hermétique, afin d'éviter la condensation ou un
écoulement d'eau.
Tuyau d'isolation
thermique
Fermez hermétiquement
à l'aide de bande
adhésive.
Coupez l'isolant
thermique au
bon angle
22
N˚ Diamètre
Ø34.9 x (Ø38.1) 1pc
61
Ø41.3 x (Ø38.1) 1pc
62
Ø28.6 x (Ø38.1) 2pcs
71
Ø22.2 x (Ø38.1) 2pcs
73
Ø19.0 x (Ø38.1) 1pc
74
Ø15.9 x (Ø22.2) 2pcs
14
Ø19.1 x (Ø22.2) 1pc
18
Ø12.7 x (Ø22.2) 2pcs
85
Ø 9.5 x (Ø22.2) 1pc
86
Fermez hermétiquement
le joint avec de la mousse
d'uréthane, etc.
90 degrés
Tuyau d'isolation
thermique
Isolant thermique
ØD
90 degrés
ØD
Coupez l'isolant
thermique au bon angle
