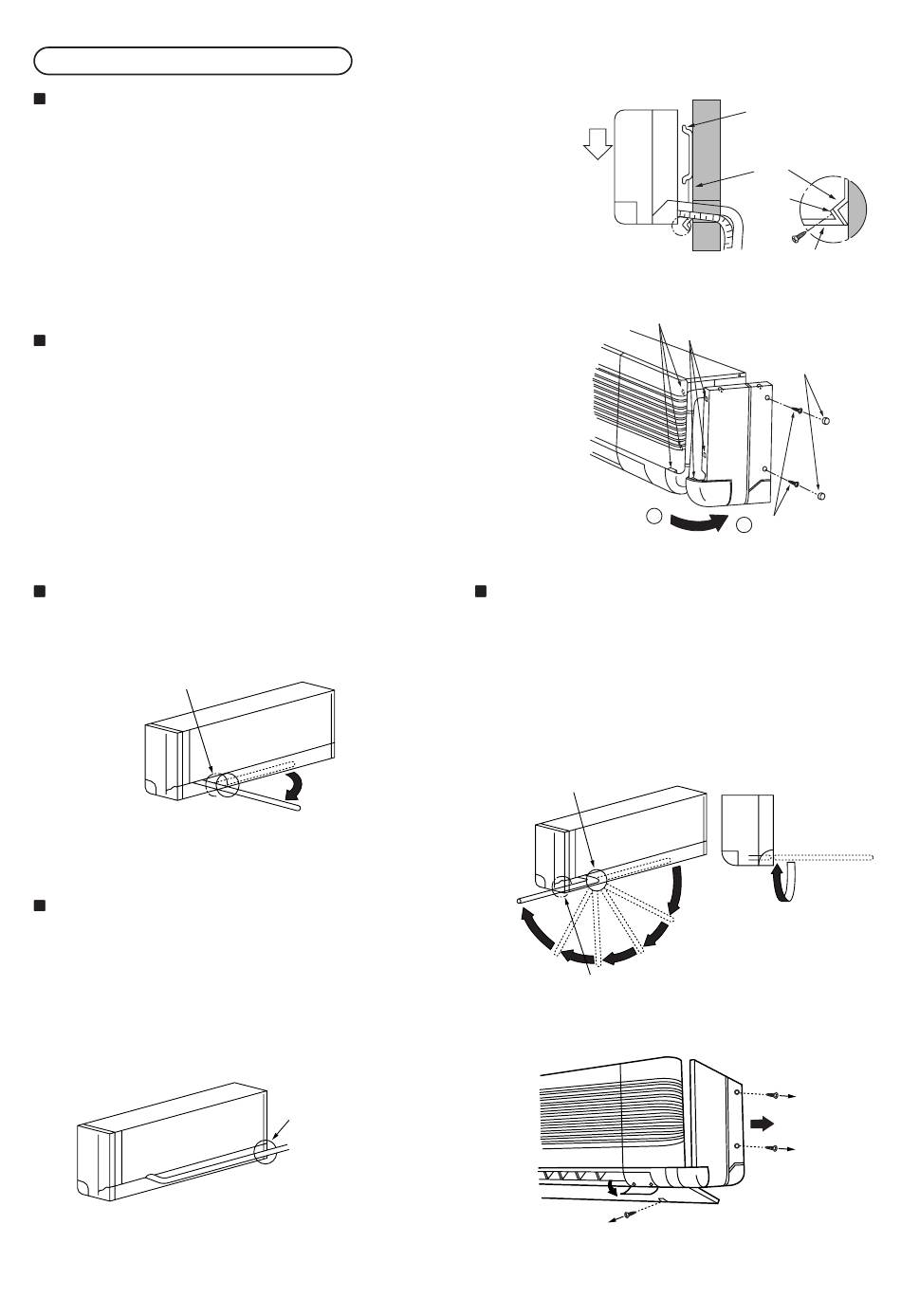

Installation de l'unité intérieure
Si la tuyauterie sort vers l'arrière et la droite
(1) Faîtes passer le tuyau de vidange par le trou pratiqué dans le mur,
et suspendez l'unité intérieure à l'extrémité supérieure de la plaque
d'installation.
(2) Vérifiez que la plaque d'installation est insérée en déplaçant l'unité
intérieure vers la gauche et la droite.
(3) Fixez l'extrémité basse de la plaque d'installation et le caisson bas
avec une vis de façon à ce que l'unité intérieure ne bouge pas.
Démontage de la plaque latérale droite de l'unité intérieure
Retirez la plaque latérale droite selon la procédure suivante.
(1) Retirez deux vis de fixation de la plaque latérale.
(2) Retirez la plaque latérale en tournant la partie grisée dans le sens
inverse des aiguilles d'une montre pour retirez les crochets dans le
trou carré de la grille d'aspiration.
(3) Quand la tuyauterie est dirigée vers le côté droit, coupez l'éjection
de la plaque latérale avec un couteau, etc, et finissiez ce côté.
Si la tuyauterie sort vers l'arrière
Assurez-vous de tenir la partie A avec les
mains pendant l'installation du tuyau.
Si la tuyauterie sort vers la gauche
Effectuez les travaux après avoir retiré le caisson bas.
(1) Retirer les plaques latérales gauche/droite.
(2) Retirez deux vis du caisson bas.
(3) Tirez le caisson bas vers vous en l'inclinant
légèrement vers le bas.
A
Éjection de la plaque
latérale gauche
Si la tuyauterie sort vers la droite
• Insérez la plaque latérale droite jusqu'à entendre un
click. (Se reporter au dessin d'installation de la
plaque latérale droite.)
• Fixez la plaque latérale et protégez la tête de la vis
avec le capuchon fourni.
Assurez-vous de tenir la partie A avec
les mains pendant l'installation du tuyau.
Éjection de la plaque latérale droite
Ouvert
72
Accrochez
Plaque
d'installation
Vissage
Caisson bas
Crochet
Trou carré
Capuchon de la vis
2
1 Vis de fixation de
la plaque latérale
Face latérale
Ne tournez pas
horizontalement.
Tournez vers le haut/bas.
