Avant de serrer les vis (G), vérifiez que le tube d'inclinaison est centré latéralement par rap-
port au châssis du fauteuil et que les aplats sous le collier extérieur du tube d'inclinaison sont
parallèles. L'extrémité du tube d'inclinaison doit être bord à bord avec la partie la plus
externe du collier du tube. Serrez les pièces de fixation (A) à 7 Nm (62 pouces-livres).
REMARQUE – Lorsque vous réglez la suspension arrière à 4 maillons, effectuez un seul changement à la fois
et notez-le. Cette procédure prend du temps, mais elle vous permet de voir comment chaque
changement affecte le fonctionnement du fauteuil.
REMARQUE – La monture de suspension inférieure semble lâche volontairement, afin de permettre le
déplacement correct de la suspension.
REMARQUE – N'enlevez jamais l'écrou cylindrique (I) reliant le collier d'inclinaison au collier d'inclinaison de
l'anti-choc.
3. Entretien
Les instructions d'entretien ci-dessous doivent être respectées, ainsi que les conseils
généraux d'entretien du fauteuil donné à la Section XI.
a. Ne lubrifiez pas les bagues ou les ressorts du côté anti-choc.
b. Vous pouvez lubrifier els extrémités des maillons après les avoir nettoyé avec un savon
doux et une brosse à poils doux.
c. Servez-vous d'une brosse à poils doux pour enlever la saleté ou les débris des ressorts.
d. Ne nettoyez jamais la suspension arrière avec un appareil de lavage sous haute pres-
sion.

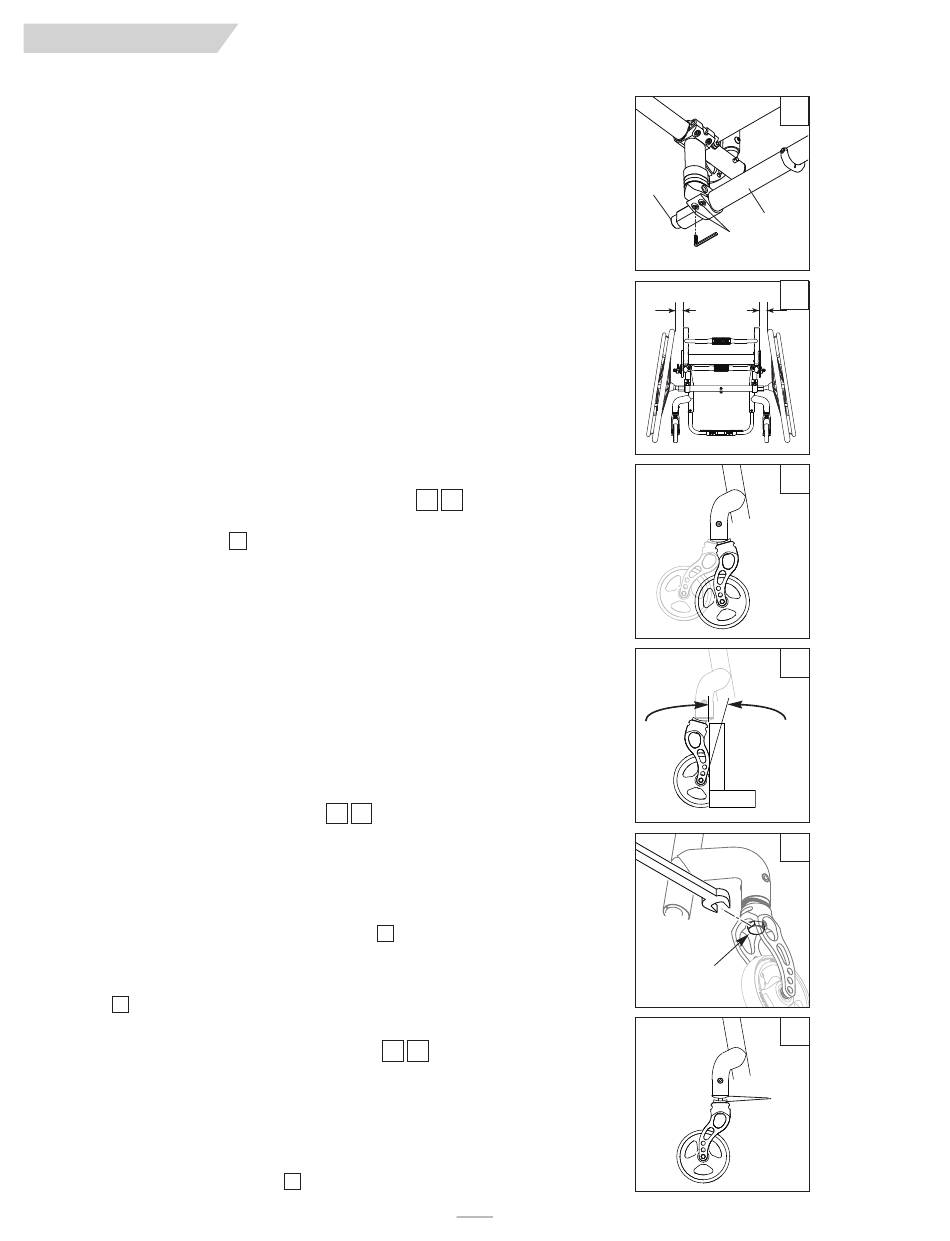

O. ESPACEMENT DES ROUES ARRIÈRE
L'espacement des roues arrière est mesuré en haut de celles-ci et entre les cannes du dossier,
comme illustré (dimension X
selon les options choisies.
REMARQUE – Lorsque vous réglez l'espacement des roues arrières, travaillez sur un côté du fauteuil à la
fois. Desserrer les deux côtés en même temps déréglerait le pincement.
L'espacement des roues arrière est ajusté en fonction de la position des pièces intérieures
d'inclinaison (A) dans le tube d'inclinaison (B). Des butées les empêchent de sortir entière-
ment du tube. Sur le côté gauche du fauteuil, desserrez les vis (C) (celles les plus proches du
tube d'inclinaison). Glissez la pièce intérieure d'inclinaison plus profondément dans le tube,
ou sortez-la davantage, selon l'espacement désiré. Serrez les vis (A) à 7 Nm (62 pouces-
livres). Répétez les mêmes ajustements du côté droit du fauteuil, de façon que l'espacement
des roues soit équilibré des deux côtés.
P . ROUES AVANT
REMARQUE – Ce réglage sera plus précis si le fauteuil est posé sur une table ou un établi parfaitement plat.
1. Ajustement de l'angle des roues avant
Vérification de la perpendicularité des roues avant :
Votre fauteuil roulant Quickie sort d'usine avec les roues avant perpendiculaires au sol.
Chaque fois que vous modifiez la hauteur de l'essieu arrière, la taille des pneus, la position du
centre de gravité ou du tube d'inclinaison, vous devez vérifier que les roues avant sont bien
toujours verticales par rapport au sol. Une roue avant non perpendiculaire au sol risque de se
soulever lorsqu'elle pivote autour du boulon de la tige
l'avant ou vers l'arrière. Posez le fauteuil sur une surface plane horizontale. Faites pivoter les
deux fourches de façon que les roues avant soient tournées vers l'arrière du fauteuil. Placez
une équerre ou un niveau de poche contre l'aplat arrière de la fourche et vérifiez sa perpen-
36
dicularité . Si votre outil est à plus d'un degré de la verticale, vous devez régler la perpen-
dicularité des roues avant.
2. Réglage de la perpendicularité des roues avant
Localisez la vis (D) à l'intérieur du tube de la roue avant droite et desserrez-la à l'aide d'une
clé de 10 mm. N'enlevez pas la vis. Desserrez-la simplement pour dégager les cannelures
supérieure et inférieure (E). Une fois le boulon de tige desserré, la fourche doit pivoter libre-
ment. Posez le fauteuil de façon que les deux roues arrière et la roue avant de gauche
touchent le sol en même temps. Mettez un poids sur l'arrière du siège afin de stabiliser le
fauteuil. Placez une équerre ou un niveau de poche contre l'aplat de la fourche et faites-la
pivoter jusqu'à ce qu'elle soit verticale
34
). En usine, l'espacement est réduit au minimum possible
35 36
35
et de faire basculer le fauteuil vers
37 38
36
. Puis engagez les dents des deux cannelures
33 34
83
33
A
B
C
34
X Égal
EQUAL
35
36
0° à 1° MAX
37
D
38
E
