F R A N Ç A I S

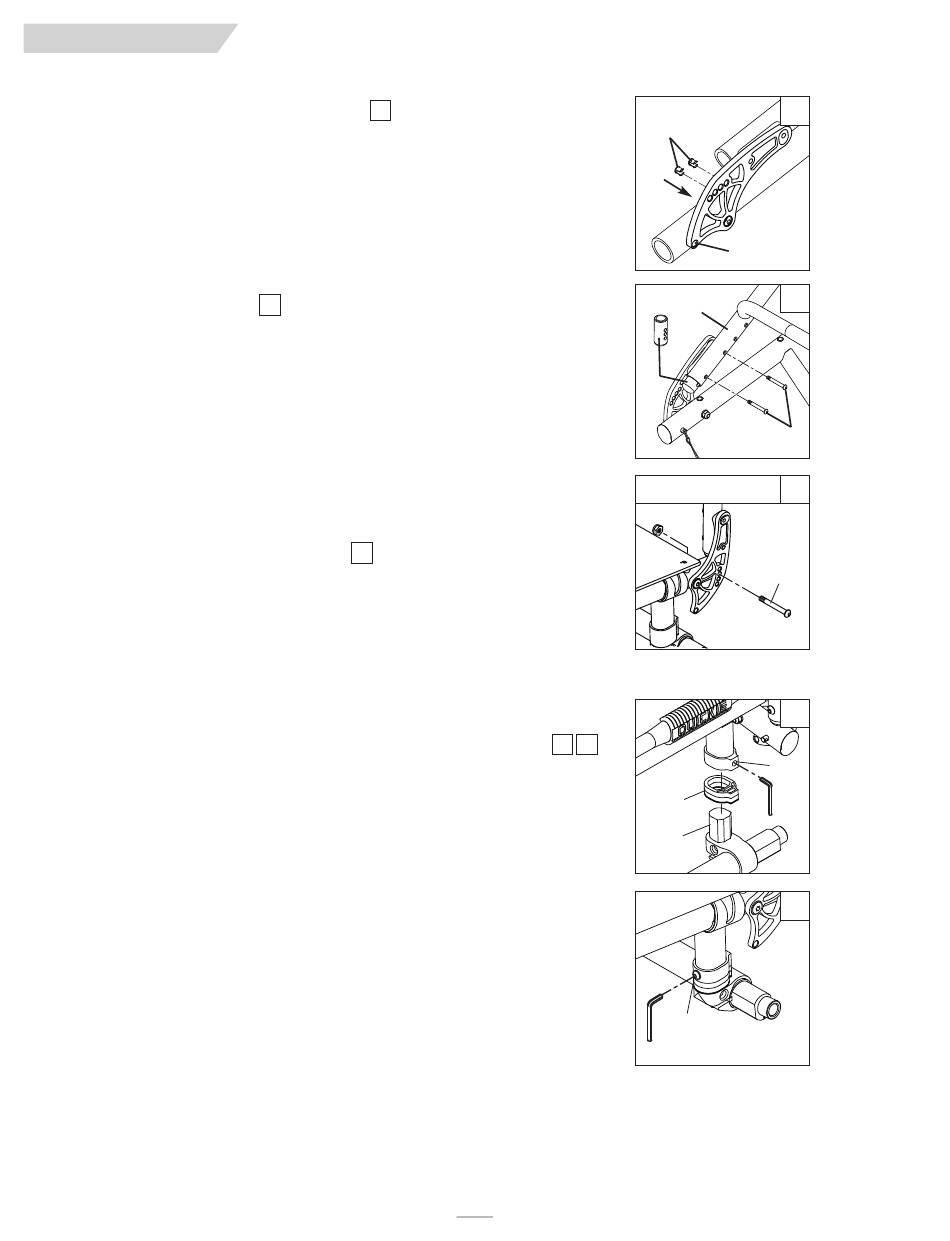

Goupilles de préréglage d'inclinaison du dossier
Les goupilles de préréglage vous permettent d'obturer les trous du support de dossier que
vous ne souhaitez pas utiliser. Le dossier s'enclenche ainsi automatiquement à la position
désirée lorsque vous l'ouvrez.
1. Déterminez quels sont les trous du support de dossier que vous ne souhaitez pas utilis-
er.
2. Enfoncez les goupilles (G) dans les trous prédéterminés, depuis le côté fauteuil du sup-
port (B).
3. Pour que le dossier puisse se verrouiller en position fermée, ne mettez pas de goupille
dans le trou le plus bas (C).
Butée d'ajustement de dossier
La butée préréglée permet de placer une butée ferme à l'angle désiré. Les trous situés sur la
butée d'ajustement de dossier correspondent à ceux du support de dossier (quatre trous
dans chaque pièce).
1. Décidez de la position de butée désirée.
2. Retirez la pièce de fixation inférieure du support du dossier (E) et desserrez légère-
ment la pièce de fixation supérieure (E).
3. Placez la butée d'ajustement du dossier (D) à la position désirée dans le châssis du
dossier (F).
4. Introduisez les pièces de fixation de support de dossier (E) et resserrez à 7 Nm (62
pouces-livres).
5. Répétez ces étapes de l'autre côté. Assurez-vous que la position de la butée est la
même des deux côtés.
Instructions concernant le dossier non pliant
1. Enlevez le boulon du support du dossier (G).
2. Tournez le dossier dans la position désirée.
3. Alignez le trou du support du dossier désir avec l'ouverture du châssis du siège.
4. Réinsérez le boulon et serrez.
ATTENTION – Lorsque vous changez l'inclinaison du fauteuil, le support du dossier réglable doit être dans le
même trou à gauche et à droite pour que le fauteuil puisse être utilisé.
K. RÉGLAGE DE LA HAUTEUR DU SIÈGE À L'ARRIÈRE
Enlevez les vis de pression (H) de l'arrière de la plaque d'essieu et la vis à tête ronde (I)
située devant. Pour augmenter la hauteur du siège par rapport au sol, ajoutez une pièce
intercalaire (J) au collier du tube d'inclinaison (K). Pour réduire la hauteur du siège par rap-
port au sol, retirez la pièce intercalaire (J) du collier du tube d'inclinaison (K). Vous ne pouvez
pas utiliser plus de deux pièces intercalaires par côté. Lorsque vous avez terminé, glissez le
système d'inclinaison (K) dans la plaque d'essieu et serrez les vis à 7 Nm (62 pouces-livres).
REMARQUE – La modification de la hauteur du siège à l'arrière peut rendre nécessaire un ajustement de
l'angle des roues avant. Voir la section P .
REMARQUE – Si le fauteuil est configuré avec la plaque d'essieu 1B, les colliers du tube d'inclinaison le plus
court devront être abaissés pour réduire la hauteur du siège de _ po (1,25 cm). Si le fauteuil est
configuré avec une plaque d'essieu 1A, il ne peut pas être abaissé et des colliers de tube d'inclinai-
son plus longs doivent être employés pour hausser le siège.
L. INSTALLATION DU COUSSIN
Posez le coussin sur la courroie du siège, côté VELCRO® vers le bas. Le bord en biseau du
coussin doit se trouver sur le devant. Appuyez fermement pour fixer en place.
