E S PA Ñ O L

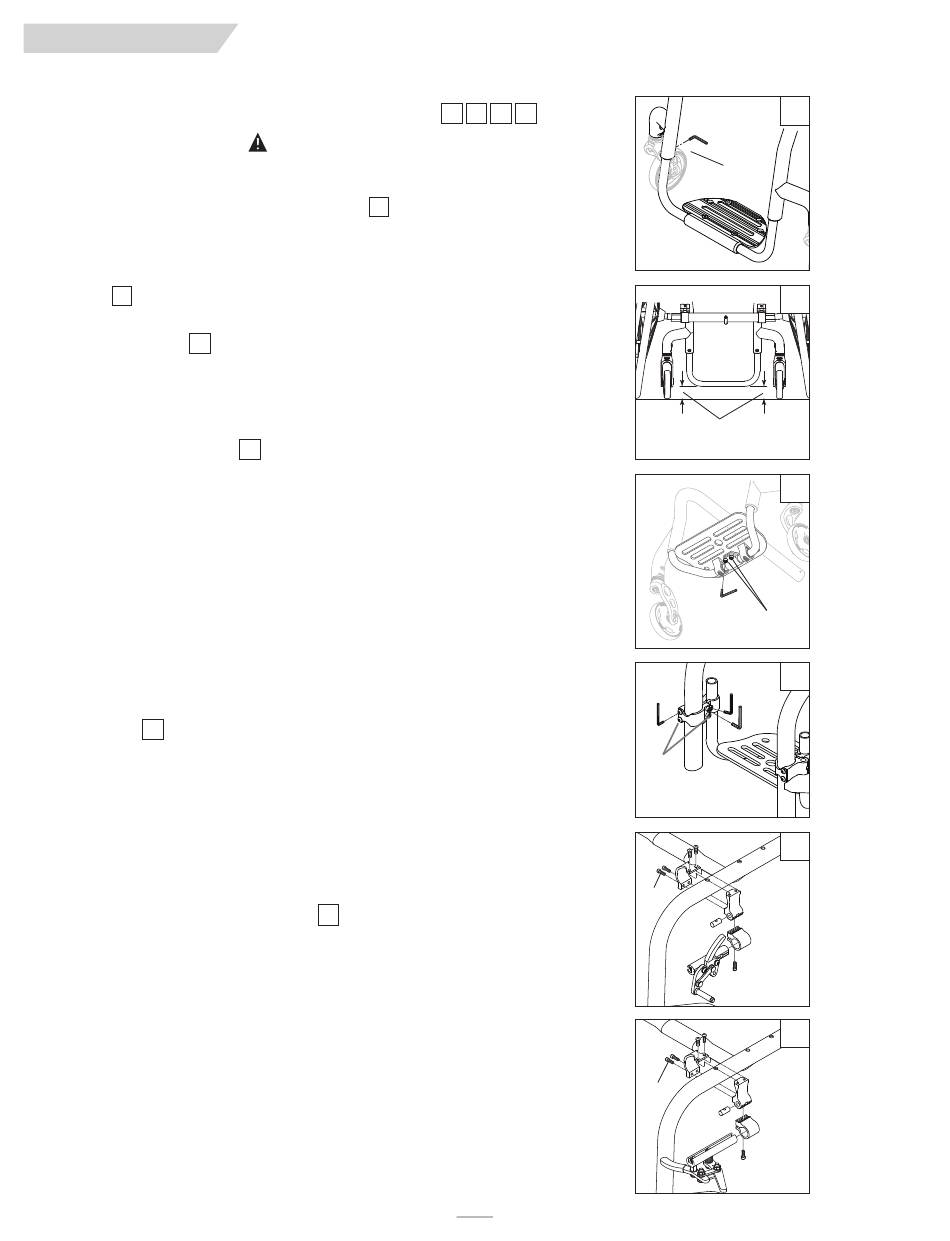

R. AJUSTE DE ALTURA DEL REPOSAPIÉS
El reposapiés es una pieza integral del bastidor. No debe usarse la silla sin un
reposapiés.
Para ajustar la altura del reposapiés, afloje el tornillo (
reposapiés. Deslice el reposapiés hacia arriba o abajo hasta la altura deseada y apriete nueva-
mente los dos tornillos de precisión. Use un parámetro de tensión máximo de 62 pulg.-lb. (7
Nm). (Si los aprieta excesivamente puede ocasionar daños al bastidor). Se recomienda que
mantenga un mínimo de 2 pulg. (51 mm) de distancia entre el punto más bajo del reposapiés
y el piso ( 44 -C). Esto permite un espacio libre adecuado para las superficies disparejas y
para evitar daños al reposapiés.
45
Reposapiés elevable
Para ajustar el ángulo del reposapiés elevable, afloje los dos pernos (C) y gire la abrazadera
de tope del ángulo del reposapiés. Una vez que se encuentre en posición, vuelva a apretar
los pernos (C) con una tensión de 92 pulg.-lb. (10.4 Nm). Algunos reposapiés angostos tienen
un solo perno.
Reposapiés de montaje alto
1. Afloje los cuatro tornillos de cabeza hueca (D) en ambos lados de la silla de ruedas.
2. Deslice el reposapiés hasta la altura deseada.
3. Apriete los tornillos de cabeza hueca en ambos lados con una tensión de 62 pulg.-lb.
(7 Nm).
S. SEGUROS DE LAS RUEDAS
Las sillas de ruedas Quickie Q7 ajustable y Quickie Q7 rígida para actividades deportivas se
envían con uno de los cinco tipos diferentes de seguros de ruedas. Éstos se instalan en la
fábrica, a menos que haya pedido algo diferente.
Use un parámetro de tensión de 62 pulg.-lb. (7 Nm) para ajustar los seguros de las ruedas.
1. Ajuste de los seguros de las ruedas tipo "empuje para asegurar" o "jale para
47
asegurar" de montaje alto
a. Usando una llave Allen de 4mm, gire uno de los tornillos (E) de la abrazadera en senti-
do antihorario un cuarto de vuelta.
b. Repita el mismo proceso con los tornillos restantes (E).
c. Afloje los tornillos de manera alterna (dos vueltas cada uno) hasta que ambos tornillos
estén sueltos.
d. Deslice la abrazadera hacia la rueda trasera hasta que el seguro de la rueda quede
metido en la rueda para restringir el movimiento cuando se encuentre en posición de
asegurado.
e. Apriete los tornillos con una tensión de 62 pulg.-lb. (7 Nm).
2. Seguros de las ruedas de tijera Ergo
a. Usando una llave Allen de 4 mm, gire uno de los tornillos (E) de la abrazadera en senti-
do antihorario un cuarto de vuelta.
b. Repita el mismo proceso con los tres tornillos restantes (E).
c. Afloje los tornillos de manera alterna (dos vueltas cada uno) hasta que ambos tornillos
estén sueltos.
d. Deslice la abrazadera hacia la rueda trasera hasta que el seguro de la rueda quede
metido en la rueda para restringir el movimiento cuando se encuentre en posición de
asegurado.
e. Ajuste la posición del ángulo.
f. Apriete los tornillos con una tensión de 62 pulg.-lb. (7 Nm).
NOTA: La abrazadera y el seguro de las ruedas tal vez tendrá que rotarse para dejar libre el tubo del bastidor.
ADVERTENCIA
43 -B) en ambas abrazaderas del
46
48
o compactos
43 44 45 46
55
43
B
44
C
45
D
46
E
47
E
48
E
X.
