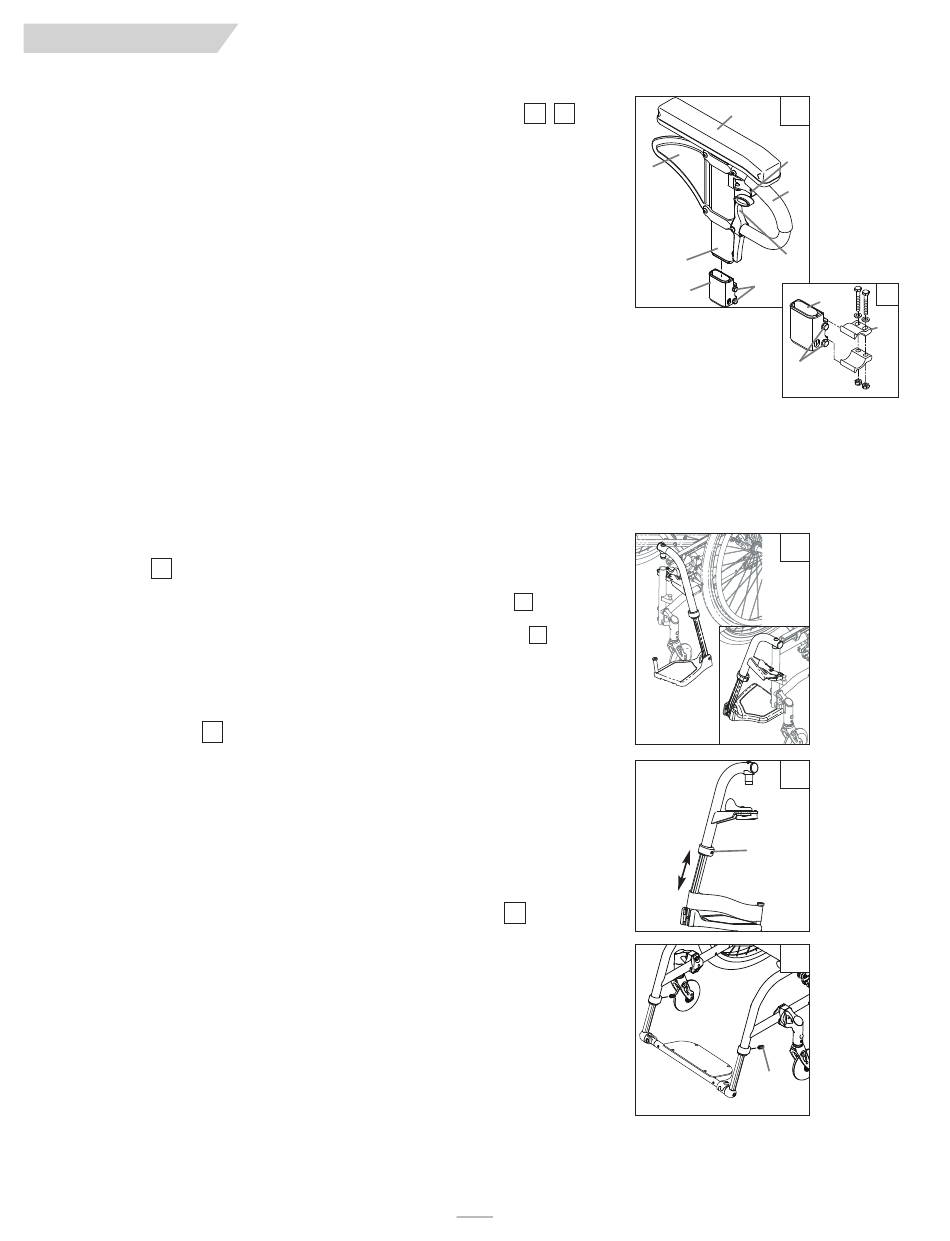

D. REPOSABRAZOS DE ALTURA AJUSTABLE (OPCIONALES)
1. Instalación
a. Deslice el poste externo en el receptáculo montado en el bastidor de la silla de ruedas.
b. El reposabrazos se asegurará automáticamente en su sitio.
2. Ajuste de la altura
a. Gire la palanca de liberación hasta el segundo punto de detención.
b. Deslice el cojín del reposabrazos hacia arriba o abajo hasta la altura deseada.
c. Regrese la palanca a la posición de asegurado contra el poste.
d. Empuje el cojín del brazo hasta que el poste superior caiga en su sitio.
3. Remoción del reposabrazos
a. Gire la palanca de liberación hasta el primer punto de detención y retire el reposabrazos.
4. Reposición del reposabrazos
a. Deslice el reposabrazos en el receptáculo.
b. Regrese la palanca de liberación a la posición de asegurado contra el poste.
5. Ajuste del receptáculo del reposabrazos
Para apretar o aflojar el ajuste del poste externo en el receptáculo:
a. Afloje los pernos de los lados del receptáculo.
b. Con el reposabrazos en el receptáculo, apriete el receptáculo para lograr el ajuste deseado.
c. Apriete los cuatro pernos.
E. SOSTENES Y REPOSAPIÉS GIRATORIOS HACIA DENTRO / FUERA
(70º, 80°)
7
1. Instalación
a. Coloque el pasador del asiento del pivote giratorio hacia dentro / fuera en el receptáculo en el
tubo delantero del bastidor con el reposapiés mirando hacia fuera del bastidor. (
b. Gire el reposapiés hacia adentro hasta que caiga en su sitio en el perno de seguro. (
2. Remoción
a. Para remover el reposapiés, empuje la palanca de liberación hacia el bastidor.
b. Gire el reposapiés hacia interior y levántelo. O bien, tire del reposapiés alejándolo del bastidor y
girándolo hacia fuera.
8
3. Ajuste de la altura
NOTA– Se recomienda que mantenga un mínimo de 5 cm (2.0 pulgadas) de distancia entre el punto más
bajo del reposapiés y el piso.
a. Afloje los tornillos de ajuste (C) usando una llave hexagonal de 3/16 pulgada.
b. Deslice la extensión del reposapiés hacia arriba o abajo dentro del tubo del bastidor hasta la altura
deseada.
c. Apriete los tornillos de ajuste. Use un parámetro de tensión de 16.27 Nm (144 pulg.-lbs).
F. AJUSTE DE ALTURA DEL REPOSAPIÉS DE FRENTE FIJO
Usando una llave hexagonal de 3/16 pulgada, afloje el tornillo (D) de ambos lados del reposapiés. Deslice
el reposapiés hacia arriba o abajo hasta la altura deseada y apriete nuevamente los dos tornillos. Use un
parámetro de tensión de 16.27 Nm (144 pulg.-lbs). Se recomienda que mantenga un mínimo de 5 cm
(2.0 pulgadas) de distancia entre el punto más bajo del reposapiés y el piso. Además, ambos lados del
estribo deben tener la misma altura. Esto permite un espacio libre adecuado para las superficies dispare-
jas y para evitar daños al reposapiés.
NOTE– El reposapiés debe estar en posición de asegurado antes de empezar a usar la silla de ruedas.
