F R A N Ç A I S

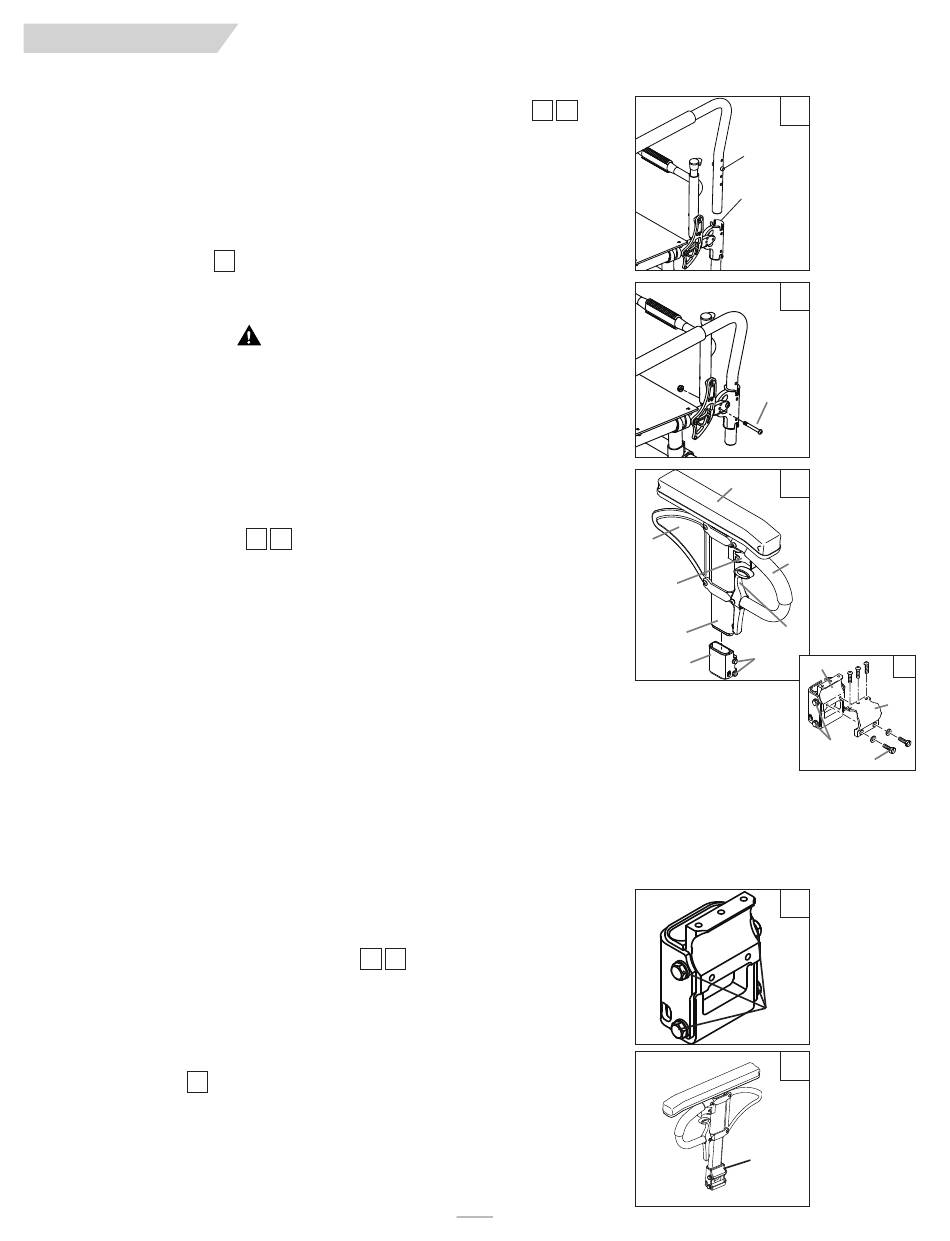

C. APPUIS-BRAS COUSSINÉS PIVOTANTS
Les appuis-bras pivotants peuvent être détachés ou peuvent pivoter pour faciliter les trans-
ferts latéraux. Leur hauteur est réglable (de 6 po (15,24 cm) par pas de 1 po (2,54 cm) en
déplaçant les boulons (A) vers le haut ou vers le bas dans les trous prépercés du support
d'appui-bras.
Pour installer les appuis-bras pivotants amovibles, glissez-les dans le récepteur (B) de l'arrière
du châssis.
Pivotant, angle réglable
Pour modifier l'angle d'inclinaison, retirez les boulons (C), et mettez à l'inclinaison voulue.
Réinsérez le boulon et serrez-le.
Les appuis-bras coussinés pivotants ne sont pas des accessoires de transfert, et
doivent être écartés avant tout transfert. Omettre répétitivement de ce faire
risque d'endommager le fauteuil et d'entraîner l'annulation de la garantie.
D. APPUIS-BRAS À HAUTEUR RÉGLABLE SUR MONTANT
UNIQUE
(en option)
1. Installation
a. Glissez le montant d'appui-bras extérieur dans le récepteur fixé sur le châssis du fau-
teuil.
b. L'appui-bras s'enclenchera automatiquement.
2. Réglage de la hauteur
a. Tournez la manette de déblocage (2) de la hauteur jusqu'à la deuxième butée.
b. Faites glisser l'appui-bras vers le haut ou vers le bas, à la hauteur désirée.
c. Remettez la manette en position verrouillée contre le montant.
d. Appuyez sur le coussinet (4) jusqu'à ce que la partie supérieure du montant s'en-
clenche fermement en place.
3. Retrait de l'appui-bras
a. Tirez sur la manette 3 et soulevez l'appui-bras.
4. Remise en place de l'appui-bras
a. Glissez l'appui-bras dans le récepteur jusqu'à ce qu'il s'enclenche en place.
E. FIXATION DU RÉCEPTEUR DE L'APPUI-BRAS
Réglage de l'assemblage appui-bras/récepteur
Pour fermer ou ouvrir le dégagement entre le montant de l'appui-bras et le récepteur :
1. Desserrez les quatre boulons de réglage (D) situés sur les côtés du récepteur.
2. Avec l'appui-bras dans le récepteur (E), comprimez le récepteur jusqu'à la position
désirée.
3. Serrez les quatre boulons (D). (144 pouces-livres, 16,3 Nm)
7a
Réglage de position
1. Desserrez les deux boulons du collier (10) pour entrouvrir celui-ci.
2. Faites coulisser le récepteur d'appui-bras jusqu'à la position désirée.
3. Serrez les deux boulons à 7 Nm (62 pouces-livres).
6
AVERTISSEMENT
7 7a
8 9
5 6
(en option)
77
5
A
B
6
C
4
7
6
5
2
1
3
9
7 7
1. Montant extérieur
2. Manette de déblocage
de la hauteur
3. Manette de déblocage
4. Coussinet de l'appui-bras
5. Barre de transfert
6. Panneau latéral
7. Récepteur
8. Collier de serrage
9. Pièces de réglage du récepteur
10. Boulons du collier
8
D
9
E
X.
7a
8
9
10
