E S PA Ñ O L

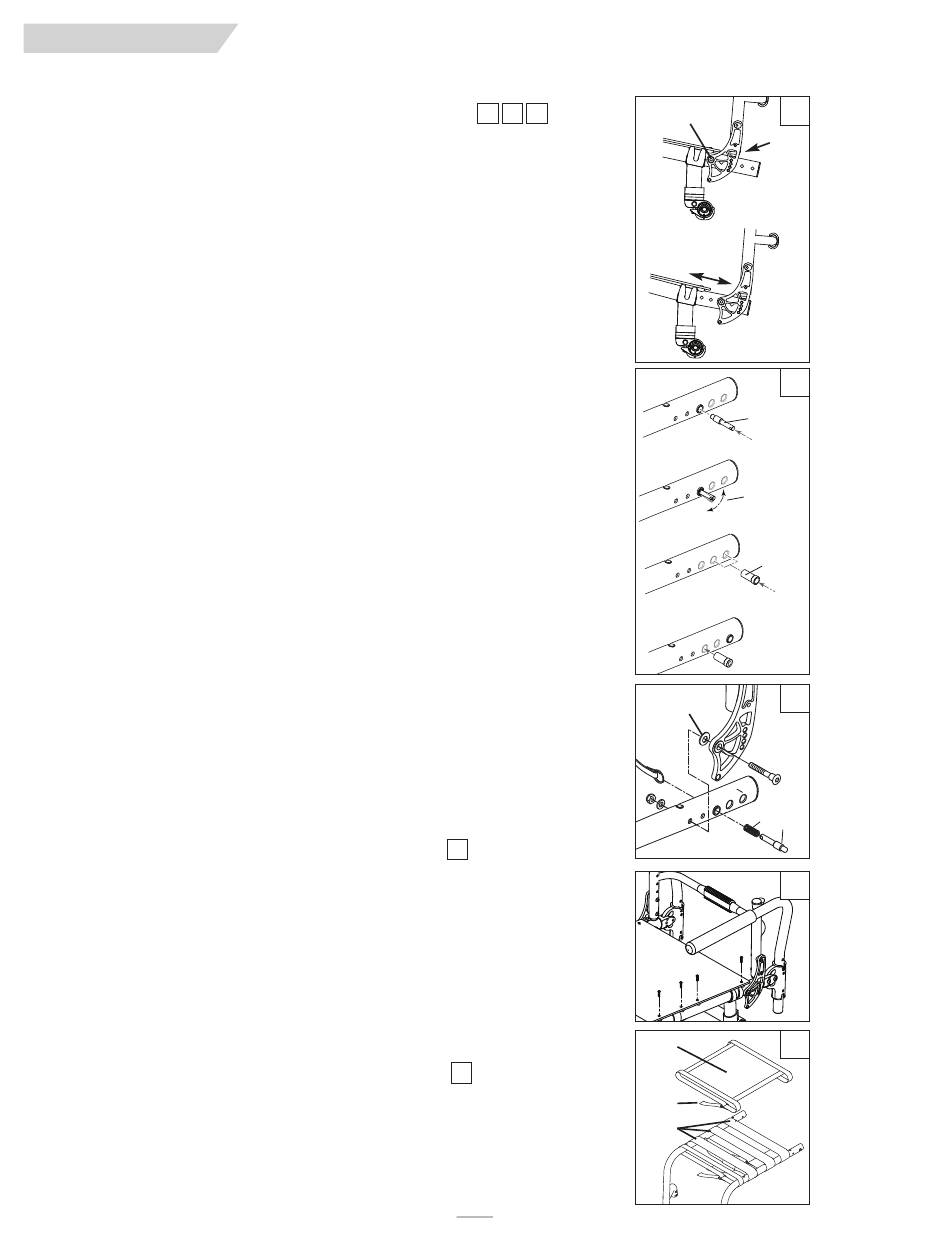

F. RESPALDO DE PROFUNDIDAD AJUSTABLE
1. El respaldo puede ajustarse quitando primero el cordón de liberación rápida JAY (no se
muestra) de los pasadores de liberación rápida (A) que se encuentran en el interior del
bastidor de la silla de ruedas. Esta maniobra permite quitar el conjunto de pasador y
resorte posteriormente en el paso 2.
2. Con una llave Allen de 5 mm y otra de 10 mm, retire el perno que sujeta la abrazadera
del respaldo a la silla (B). Repita este paso en el lado opuesto.
3. Una vez que se quita el respaldo, deben retirarse también los pasadores y resortes de
liberación rápida. El casquillo del bastidor puede retirarse invirtiendo el pasador de lib-
eración rápida e insertándolo en seguida en el casquillo (C). Retire lentamente el
pasador (D) a medida que lo mueve de un lado al otro para sacar el casquillo (Fig. 12).
Puede ser necesario utilizar un par de pinzas para exponer el borde (E) del casquillo y
retirarlo completamente.
4. Si desea que el respaldo tenga una profundidad de 1 pulg. más (25 mm), mueva el
casquillo un orificio hacia atrás. Si el ajuste de profundidad del respaldo deseado es de
2 pulg. más (51 mm), el casquillo debe ser trasladado hacia atrás hasta el último orifi-
cio. Inserte el casquillo de pivote que recibió, incluido con el manual del propietario en
el mismo orificio del cual se quitó el casquillo original.
5. Para volver a ensamblar el respaldo, vuelva a insertar los resortes en los casquillos (F).
Enseguida, vuelva a insertar primero los pasadores de liberación rápida en los casquillos
que incluyen orificios de sujeción del cordón.
6. Vuelva a colocar el respaldo en su sitio en la posición plegada. Inserte el pasador de lib-
eración rápida en el orificio correcto.
7. Trabajando en un costado de la silla a la vez, inserte la arandela grande biselada (H)
entre la abrazadera del respaldo y el bastidor. Inserte el perno de la bisagra del respal-
do en la silla y asegúrelo utilizando una arandela y una tuerca nylock.
8. Con una llave Allen de 5 mm y otra de 10 mm apriete la tuerca nylock de manera que
el extremo del perno llegue al final de la tuerca. Repita en el lado opuesto de la silla de
ruedas.
NOTA: No apriete de más el perno de la bisagra del respaldo ya que esto podría evitar que el respaldo se
pliegue correctamente.
9. Fije nuevamente el cordón de liberación rápida JAY® en los pasadores de liberación
rápida.
G. AJUSTE DE LA ESLINGA DEL ASIENTO
Quite los tornillos de retención de la eslinga izquierda del asiento. Reajuste el material tipo
VELCRO® para aumentar la tensión de la eslinga del asiento. Reemplace los tornillos. Si tiene
dificultad para reinsertar los pernos, use una sonda para ayudar a alinear los orificios.
Asegúrese que los receptáculos de plástico se encuentren debajo del riel del asiento en todos
los sitios donde se fijen los sujetadores.
H. ESLINGA DEL ASIENTO ULTRA LIGERO
La eslinga del asiento ultra ligero puede retirarse aflojando primero la tira de Velcro (I) tanto en
la parte anterior y posterior de la cubierta de tapicería del asiento (J). Enseguida, afloje todas las
tiras de Velcro (K) que rodean el bastidor de la silla de ruedas. Todas las tiras deben volverse a
instalar en la misma posición y el número de tiras debe ser igual al del ajuste original.
10 11 12
13
14
47
10
B
A
11
C
D
E
12
H
F
G
13
14
J
I
K
X.
