E S PA Ñ O L

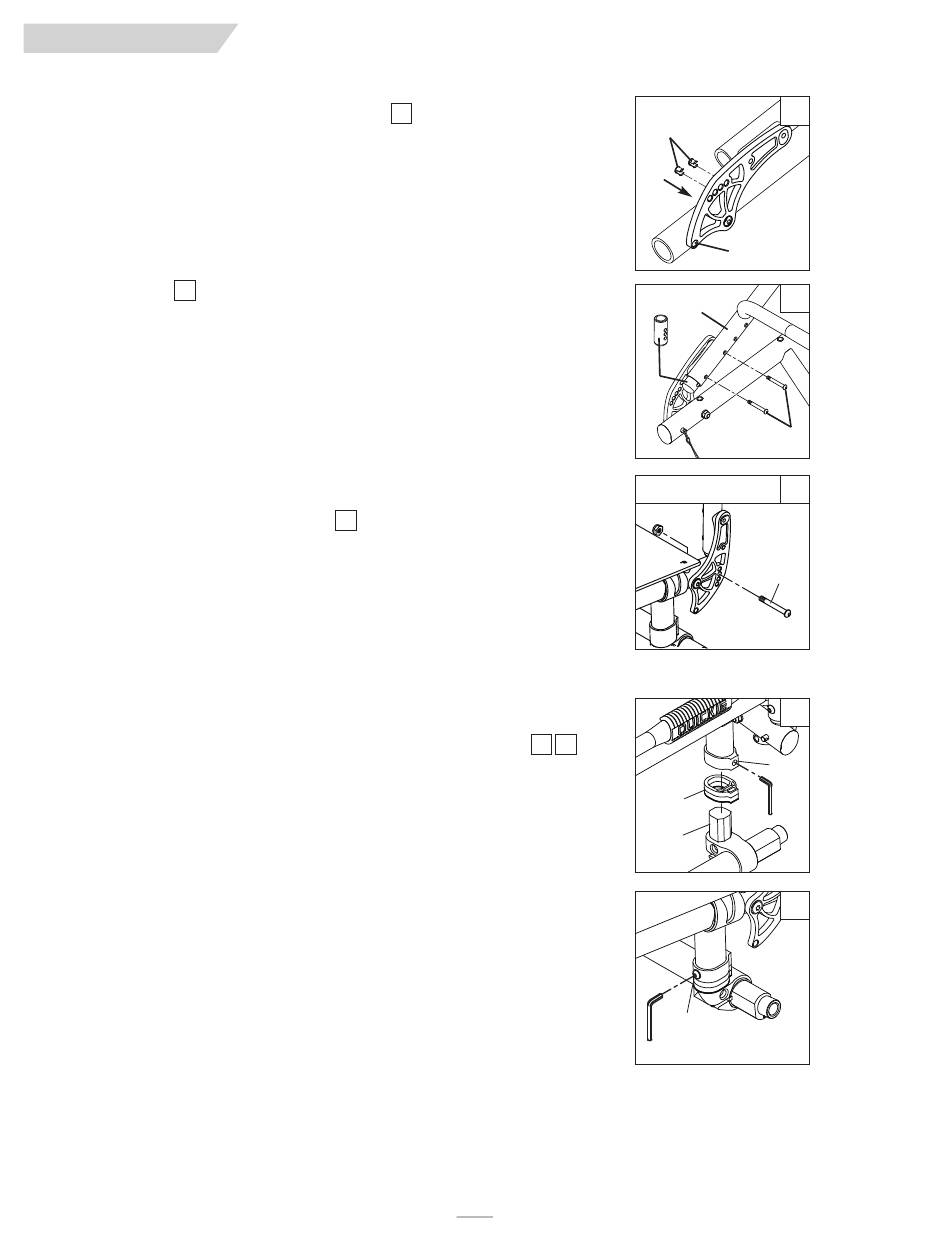

Obturadores preinstalados del ángulo del respaldo
Estos obturadores preinstalados le permiten cancelar los orificios que no desea utilizar en la
abrazadera del respaldo. De esa manera, después de desplegar el respaldo, éste puede ase-
gurarse automáticamente en el ángulo preciso que usted desea.
1. Determine cuáles orificios no desea utilizar en la abrazadera del respaldo.
2. Inserte los obturadores (G) en los orificios predeterminados en la abrazadera (B) de la
silla de ruedas.
3. Para cerciorarse que el respaldo quedará asegurado en la posición plegada, no inserte
ningún obturador en el orificio que se encuentra en la posición de más abajo (C).
21
Tope del respaldo
El tope predeterminado confiere la capacidad de colocar un tope firme en el ángulo deseado.
El diseño de orificios en el tope del respaldo coincide con los orificios de la abrazadera del
respaldo (4 orificios en cada pieza).
1. Determine la posición deseada del tope.
2. Retire el tornillo de cabeza de botón de la parte inferior del respaldo (E) y afloje ligera-
mente el tornillo superior (E).
3. Ajuste el tope del respaldo (D) en el bastidor del respaldo (F) en la posición deseada.
4. Instale los tornillos de la abrazadera del respaldo (E) y apriételos con una tensión de 62
pulg.-lb. (7 Nm).
5. Repita el proceso en el lado opuesto. Cerciórese de que los topes se encuentran en la
misma posición en ambos lados.
Instrucciones para el respaldo no plegable
1. Quite el perno (G) de la abrazadera del respaldo.
2. Gire el respaldo hasta colocarlo en el ángulo que desee.
3. Alinee el orificio de la abrazadera del respaldo que haya elegido con la apertura del
bastidor del asiento.
4. Reinserte el perno y apriételo.
PRECAUCIÓN: Cuando modifique el ángulo del respaldo de la silla de ruedas, la abrazadera izquierda y
derecha del ángulo del respaldo ajustable deben estar en el mismo orificio en cada lado antes de ar
la silla de ruedas.
K. AJUSTE DE LA ALTURA TRASERA DEL ASIENTO
Retire los tornillos de sujeción (H) de la parte posterior de la placa del eje y el tornillo de cabeza
de botón (I) de la parte anterior. Para incrementar la altura del asiento al piso añada un espaci-
ador (J) en la abrazadera del tubo de inclinación lateral (K). Para reducir la altura del asiento al
piso retire el espaciador (J) de la abrazadera del tubo de inclinación lateral (K). No debe usar más
de dos espaciadores en cada lado. Cuando termine, instale el sistema de inclinación lateral (K)
en la placa del eje y apriete los tornillos con una tensión de 62 pulg.-lb. (7 Nm).
NOTA: Los ajustes de la altura trasera del asiento también podrían requerir un ajuste del ángulo de las
ruedas pivotantes. Vea la Sección P .
NOTA: Si la silla de ruedas se configura con la placa de eje 1B, se necesitarán abrazaderas de tubo de
inclinación lateral más cortas para disminuir la altura trasera del asiento 1/2 pulg. (13 mm). Si se
encuentra configurada con una placa de eje 1A, no se puede disminuir la altura y necesita por lo
tanto abrazaderas de tubo de inclinación más largas para poder elevar la altura del asiento.
L. INSTALACIÓN DEL COJÍN
Coloque el cojín en la eslinga del asiento con la parte de VELCRO® hacia abajo. La parte
biselada del cojín debe estar al frente. Oprímalo con firmeza en su sitio.
20
22
(opcional)
49
A
B
F
D
Respaldo no plegable
23 24
J
K
I
X.
20
C
21
E
22
G
23
H
24
112786 Rev. E
