4.3

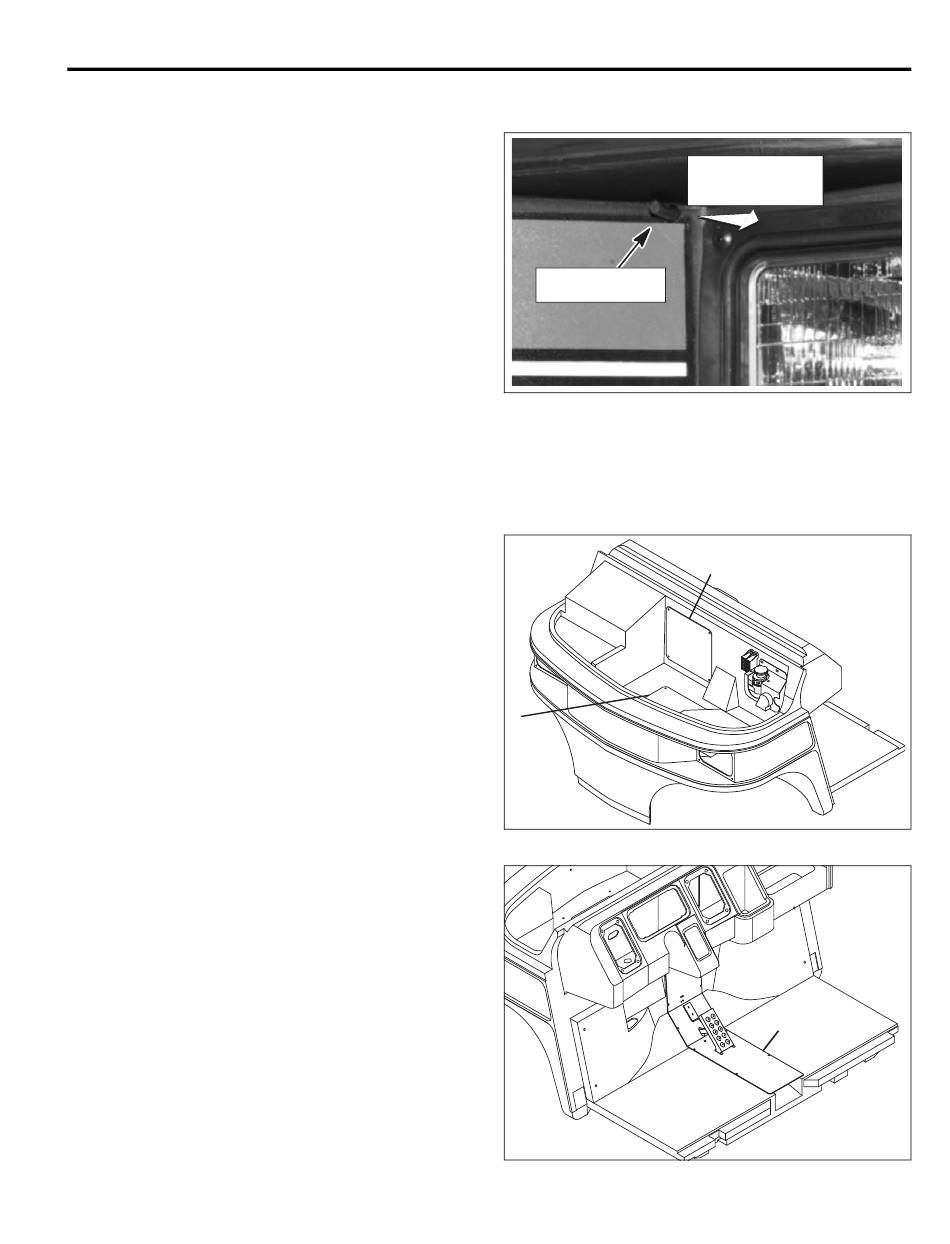

ZUGANG ZUR VORDEREN ABDECKUNG ______________________________________
Die vordere Abdeckung kann für den Zugang zu den
beiden Zugangsplatten, der Sicherungstafel, Hupe und
Tank für den Hauptzylinder geöffnet werden.
Um die vordere Abdeckung zu öffnen, den Hebel oben
links am vorderen Clip neben dem linken Scheinwerfer
öffnen.
Den Hebel zum Scheinwerfer hin ziehen, um die
Verriegelung der vorderen Abdeckung zu lösen, und
dabei gleichzeitig die vordere Abdeckung nach oben
ziehen.
Die Abdeckung vollständig öffnen und sie gegen das
Lenkrad oder den oberen Teil des Überrollschutzes
(ROPS) (wenn installiert) lehnen.
Die vordere Abdeckung springt nicht hoch, wenn der
Freigabehebel betätigt wird. Sie muss von Hand
angehoben werden.
4.4
ZUGANGSPLATTEN________________________________________________________
Unter der vorderen Abdeckung befinden sich zwei
Zugangsplatten, und eine weitere befindet sich in der
Mitte unter dem Boden.
Platte (A) unter der vorderen Abdeckung für Zugang zum
Schaltgestänge
und
Armaturenbrett herausnehmen.
Platte (B) unter der Abdeckung für Zugang zur vorderen
Federung herausnehmen.
Die mittlere Platte (C) in der Mitte des Bodens für Zugang
zu Gaszug, Gestänge für Gaspedal, Kabelbaum und
hintere Hydraulikbremsleitung abnehmen.
Anmerkung: Damit die mittlere Bodenplatte vollständig
herausgenommen werden kann, muss das Gaspedal
ausgebaut werden.
All manuals and user guides at all-guides.com
der
Verdrahtung
für
EINSTELLUNGEN
Ontkoppelingshendel
voordeflector
das
B
Trek hendel voor
ontkoppeling van
deflectorvergrendeling
Abbildung 4C
A
Abbildung 4D
C
Abbildung 4E
de-13
4
