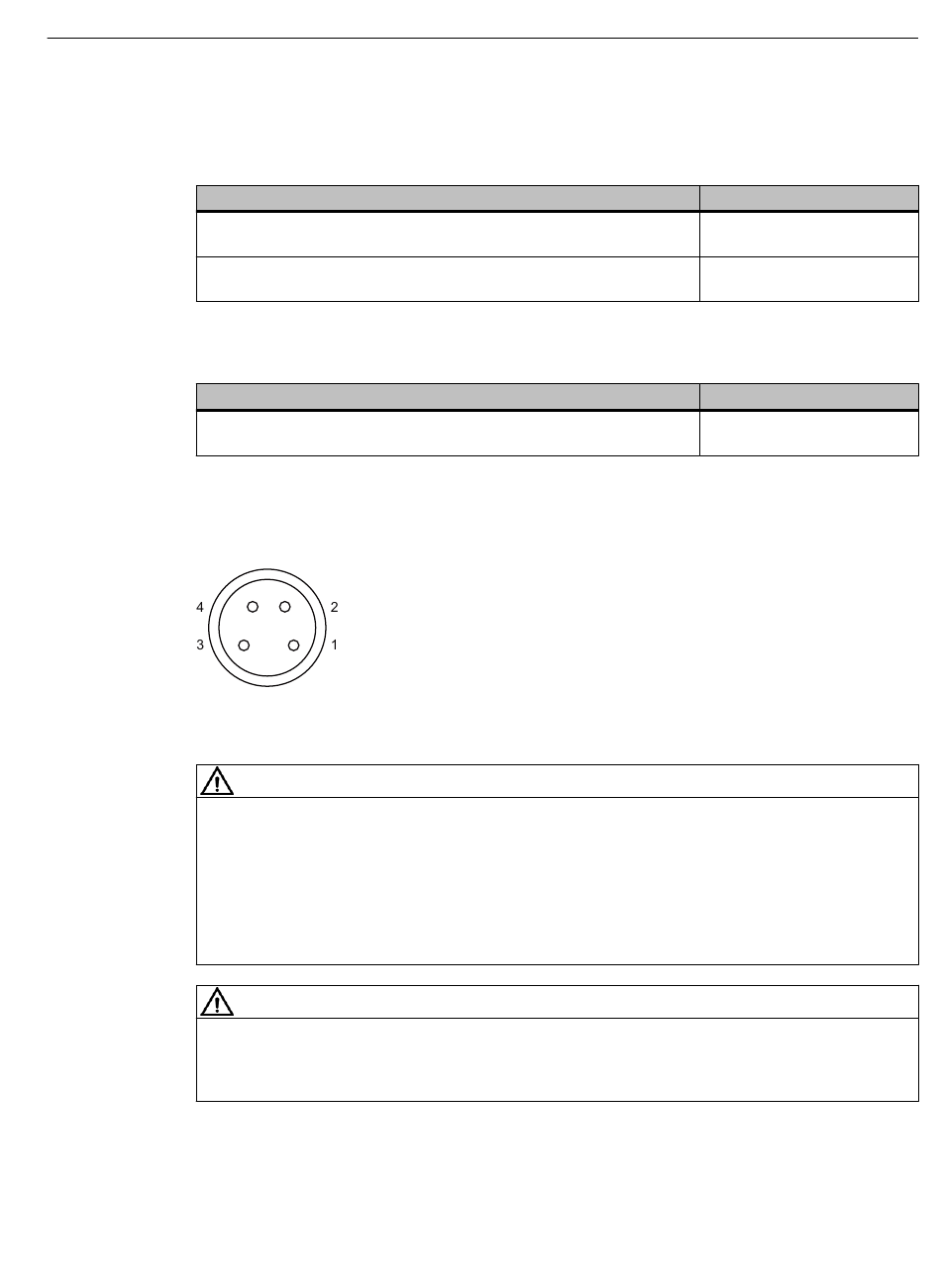

6.8.2
Références de commande
Tableau 6-11 Références de commande ANT 12 (version en inox)
Antenne
ANT 12
(sans câble d'antenne)
ANT 12
(câble d'antenne enfichable de 3 m inclus)
Tableau 6-12 Références de commande accessoires ANT 12
Accessoires
Câble d'antenne
chaîne porte-câbles, 3 m
6.8.3
Connecteur d'antenne
Broches 1 et 3
Broches 2 et 4
Spécifications minimales du câble d'antenne
Il est recommandé d'utiliser le câble d'antenne "6GT2391-0AH30" de Siemens.
Si vous confectionnez vous-même un câble d'antenne, veuillez respecter les spécifications
minimales suivantes :
• Température : 80 °C
• Section de conducteur : AWG21
Contrôler les connexions
Une alimentation défectueuse risque d'endommager l'appareil. Contrôlez par conséquent
toutes les connexions.
SIMATIC RF300
Manuel système, 02/2021, C79000-G8977-C345-09
GND
Signal
PRUDENCE
PRUDENCE
Antennes
6.8 ANT 12 (version en inox)
Référence d'article
6GT2398-1DC00
6GT2398-1DC10
Numéro d'article
6GT2391-0AH30
243
