Transpondeur ISO
8.14 MDS D400

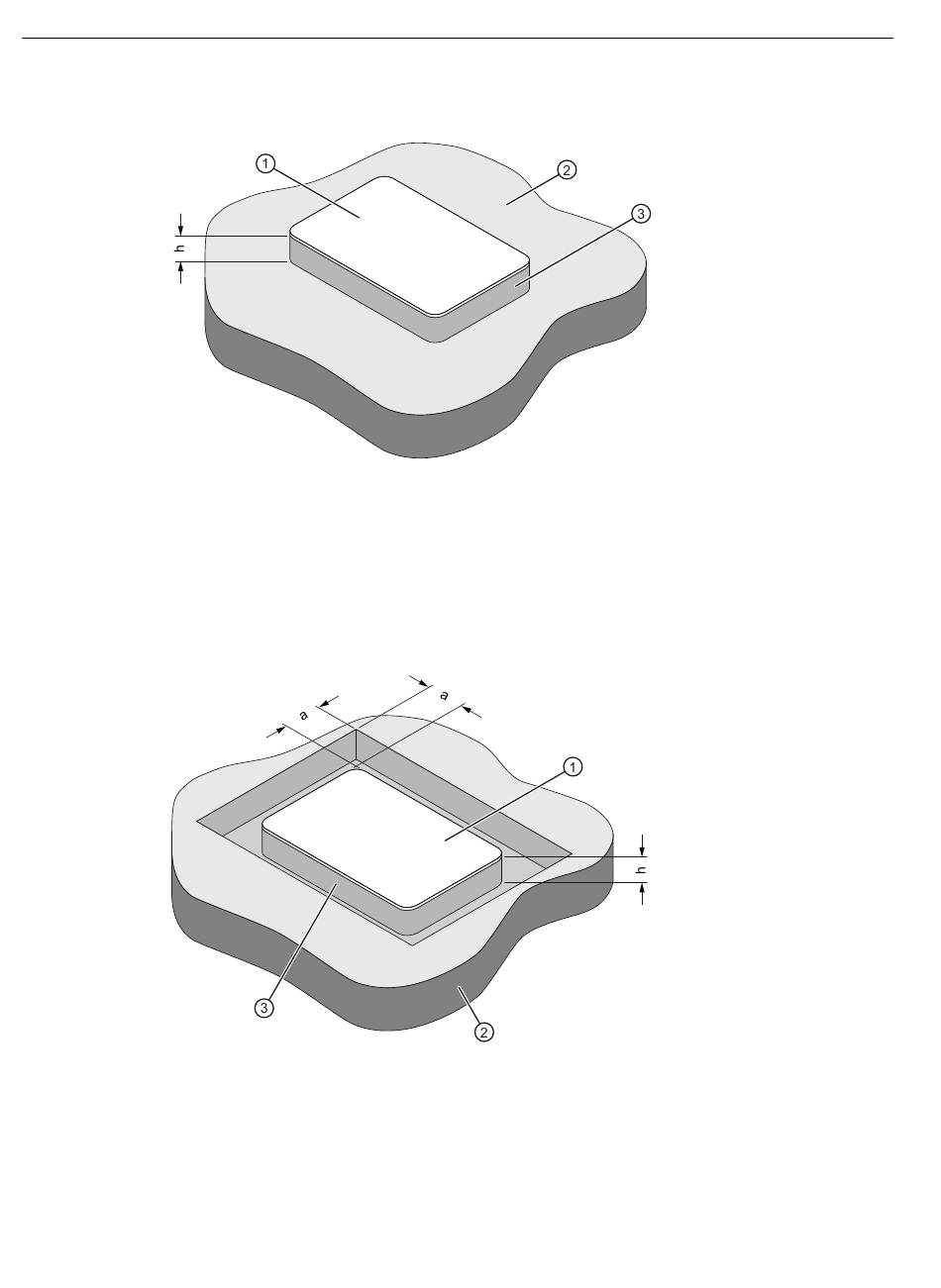

Montage sur du métal
①
②
③
h
Figure 8-33
Montage noyé
①
②
③
h
a
Figure 8-34
358
Transpondeur
Métal
Non métallique
≥ 20 mm
Montage du MDS D100 / D200 / D400 sur du métal avec une entretoise
Transpondeur
Métal
Non métallique
≥ 20 mm
≥ 20 mm
Montage noyé du MDS D100 / D200 / D400 dans du métal avec une entretoise
Manuel système, 02/2021, C79000-G8977-C345-09
SIMATIC RF300
